相机配套可调角度握持连接结构件

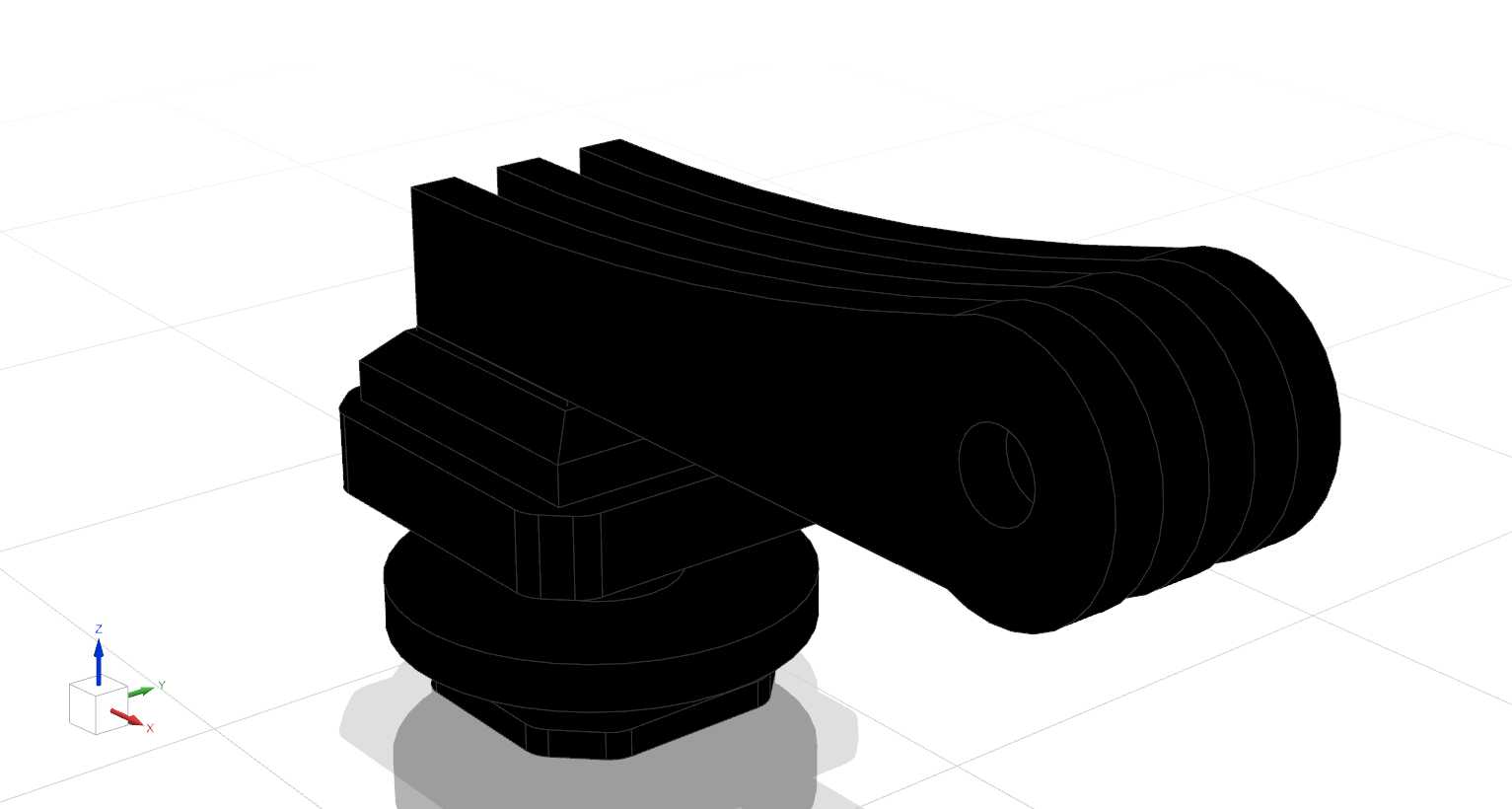

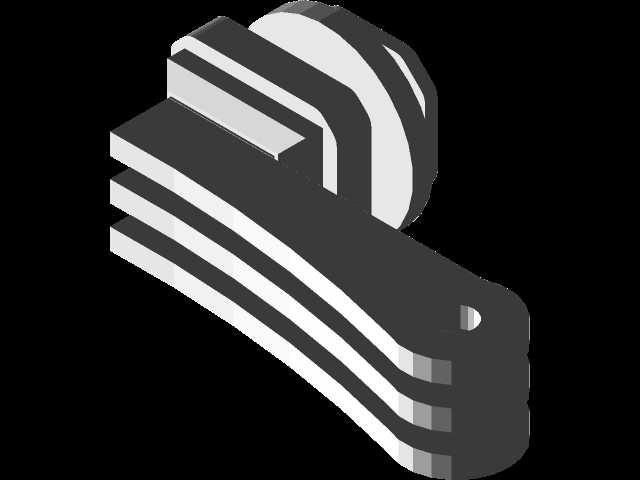

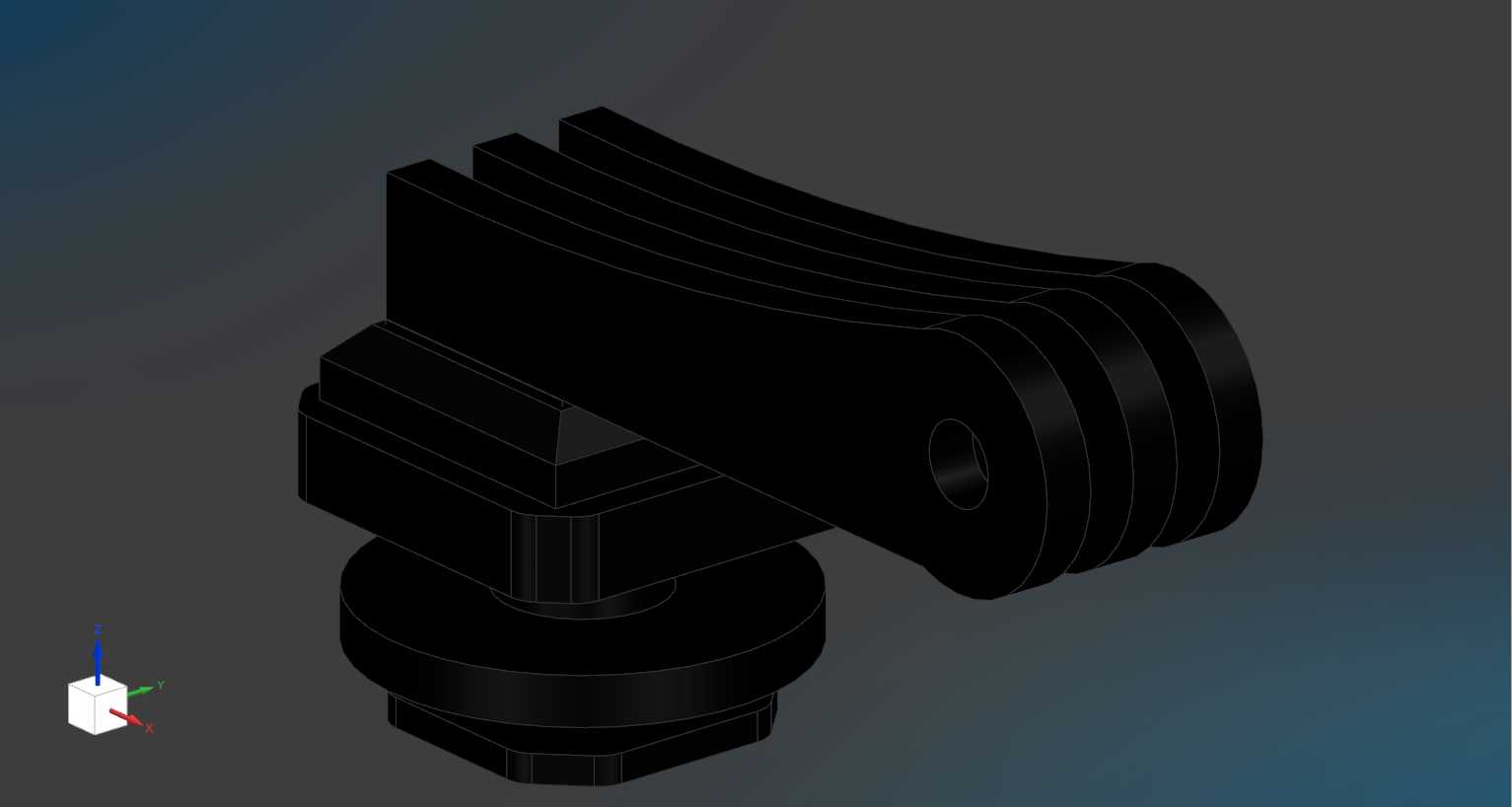

　　这款相机握持连接结构件，主要面向户外摄影、运动拍摄场景下的相机辅助固定需求，解决手持拍摄长时间握持疲劳、特殊拍摄角度下相机握持不稳的问题，同时可作为相机与外接支架、肩带、辅助拍摄配件的中间转接载体，适配多类运动相机、小型微单相机的外接扩展需求。从结构功能来看，该部件分为上下两个功能段，上部为多片式铰接夹头结构，采用层叠式耳片设计，每片耳片对应开设同轴铰接孔，可通过穿装铰接销轴实现与相机底部快装座、外接扩展臂的铰接连接，多片式耳片的接触面积更大，铰接锁紧后可提供足够的静摩擦力，避免拍摄过程中出现角度滑移，保证拍摄画面的稳定性。夹头的弧形轮廓完全贴合人手握持时的虎口弯曲弧度，握持时手指可自然搭靠在夹头外侧的弧形面上，表面无尖锐棱角，

　　长时间握持不会产生硌手的不适感。下部为螺纹锁紧连接段，采用外螺纹配合六角锁紧螺母的结构，可与标准1/4英寸摄影配件螺孔适配，六角螺母的对边尺寸符合通用扳手的操作空间要求，锁紧时无需专用工具，徒手即可完成初步拧紧，配合扳手可实现更大的锁紧力矩，保证连接刚性，避免拍摄时出现连接松旷。设计过程中优先考虑了使用场景的受力特性，手持拍摄时，握把承受的力主要来自相机自重产生的弯矩，因此铰接部位的耳片厚度经过受力核算，在保证整体重量轻量化的前提下，耳片厚度可承载2kg以内相机设备的弯矩载荷，不会出现耳片变形、断裂的问题。夹头的角度调节范围覆盖0到180度俯仰调节，可满足低角度仰拍、高角度俯拍、水平握持等多种拍摄姿态的角度需求，

　　调节到位后通过铰接轴处的锁紧旋钮即可完成角度固定，锁紧后角度保持力可满足运动场景下的拍摄稳定性要求，即使在行走、跑动过程中拍摄，角度也不会发生偏移。安装边界方面，上部铰接夹头的最大张开宽度适配市面上主流运动相机的快装接口厚度，安装时无需额外打磨或修改配件，直接对齐孔位穿入销轴即可完成装配；下部螺纹段的有效旋合长度符合摄影配件的通用标准，旋入后不会出现螺纹啮合长度不足导致的连接失效问题，螺纹段根部设计有退刀槽，可保证螺母完全拧紧时贴合安装面，避免出现虚位。整体结构无多余的装饰性设计，所有轮廓均服务于功能需求：夹头外侧的弧形面既符合握持人体工学，又可在收纳时减少与其他器材的磕碰，下部六角螺母的外形既满足锁紧操作需求，

　　又可作为放置时的支撑面，让握把可平稳放置在平整台面上。在实际使用中，该结构件既可以单独作为手持握把使用，也可以作为转接件安装在三脚架、自拍杆、肩带固定座上，实现一件多用，减少外出拍摄时携带的配件数量。铰接部位的层叠间隙控制在合理范围内，既保证角度调节时的转动顺畅度，又不会因间隙过大导致锁紧后出现旷量，转动阻尼经过适配，调节角度时无需过大的力即可转动，锁紧后又可提供足够的保持力矩。下部螺纹段的螺距采用摄影器材通用的标准螺距，与市面上绝大多数摄影配件的螺孔兼容，无需额外配置转接头即可直接使用。整体结构的壁厚均匀，适合采用注塑或金属CNC加工工艺生产，注塑生产时可实现无倒扣脱模，减少模具复杂度，降低生产制造成本；金属加工时可采用棒料一次装夹完成大部分加工工序，减少装夹次数带来的精度误差。
