标准开口式开尾销紧固零件三维设计

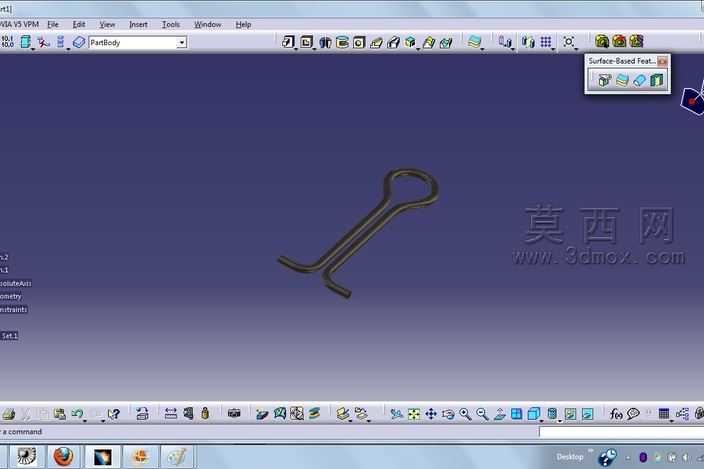

本次开尾销的三维建模工作，以机械行业常用的标准开口销规格为设计依据，首先梳理该类零件的核心功能与结构特征：开尾销作为螺纹连接防松、销轴定位场景下的常用紧固配件，核心结构由闭合环形端头、两根平行延伸的直杆段、末端分叉弯折的开尾段三部分组成，建模全程严格遵循对应国标件的尺寸比例规范，保证各段直径、长度、弯折角度、端头环体内径等参数完全匹配实际工业使用的标准件尺寸要求。建模过程中首先绘制环形端头的闭合轮廓草图，通过扫掠特征生成端头的环形实体结构，保证环体过渡顺滑无尖锐棱角，匹配实际零件冷弯成型的工艺特征；随后延伸出两根等径的平行直杆段，对直杆与端头的衔接位置做圆角过渡处理，还原实际生产中弯折加工形成的自然圆弧，避免应力集中的结构缺陷。针对末端的开尾弯折段，先将直杆末端做等长拆分，分别对两个杆端施加对应角度的弯折特征，控制弯折半径与实际冷加工工艺的弯折参数一致，保证弯折段与直杆段的衔接自然，无生硬的直角转折。材质参数设置上，选用常用的弹簧钢材质属性，赋予模型略带金属哑光的银灰色外观，调整金属粗糙度参数还原镀锌五金件的表面质感，同时对模型的边线做细微的倒角处理，还原实际零件加工后的边缘特征，避免模型出现过于锐利的直角边线，提升模型的真实感。结构校验阶段，重点核对开尾销的开合间隙、端头环体的穿装适配尺寸、直杆段的直径公差范围，保证模型可直接用于机械装配场景的虚拟仿真，能够模拟开尾销穿装后掰开尾端实现锁止的完整装配流程，模型整体结构简洁规整，特征参数可编辑，能够根据不同的使用需求快速调整规格尺寸，适配不同孔径的销轴、螺栓的防松定位需求，完整还原开尾销作为通用五金紧固件的全部结构细节，可用于机械设计教学、装配仿真演示、标准件库搭建等多种场景。
