CA6140车床机油检查装置结构设计

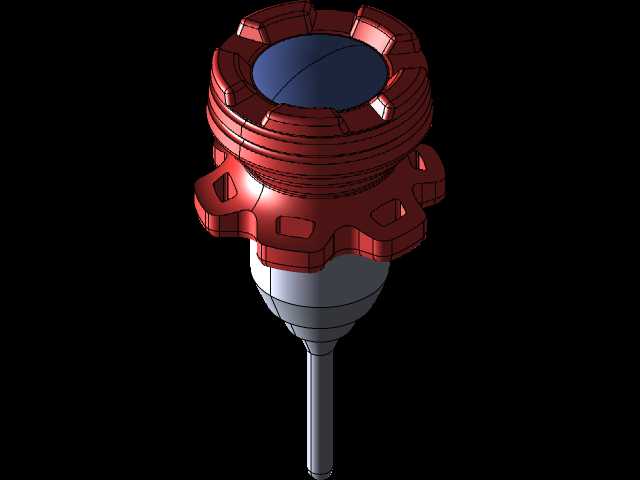

　　在普通卧式车床的日常运维体系里，润滑系统的状态直接决定了主轴箱、进给箱等核心传动部件的磨损速率与运行寿命，机油检查装置作为操作人员快速掌握润滑油存量、状态的直接交互部件，其结构合理性直接影响日常点检的效率与准确性。这款适配CA6140车床的机油检查部件，安装在主轴箱上部的预留注油检视口位置，整体采用上下分段式结构，上部为操作端的旋拧头，中部为密封连接段，下部为伸入油箱内部的油位探测段。从实际使用场景来看，车床操作人员在每班开机前的点检流程中，无需打开主轴箱盖板，仅需通过该装置即可快速完成机油液位的确认，部分工况下还可通过拔出装置直接观察附着在探测段的机油色泽、杂质含量，初步判断润滑油是否需要更换，大幅降低日常点检的操作复杂度。

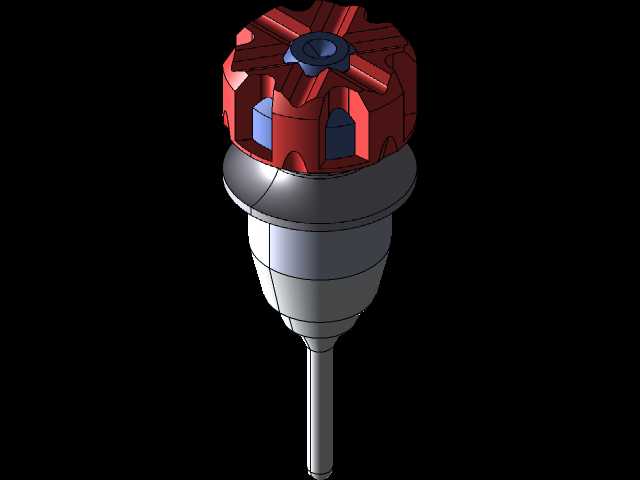

　　设计过程中，上部旋拧头采用多瓣式带防滑棱的结构，外圈均匀分布6个内凹的握持槽，表面做防滑纹理处理，即使操作人员手上沾有机油、切削液，也能可靠施力完成旋紧或松开操作，不会出现打滑脱手的问题；旋拧头顶部设置透明观察窗，可在不拆卸装置的情况下，直观看到探测段传递的油位信号，减少不必要的拆卸操作。中部的密封连接段采用阶梯式螺纹结构，与主轴箱箱体的安装口配合时，螺纹副的配合公差控制在H7/g6区间，搭配端面的密封垫圈，可有效避免主轴箱运行过程中机油从安装口渗漏，同时螺纹段的长度经过匹配计算，旋紧后下端探测段的底端刚好处于油箱要求的最低油位刻度线位置，当油液低于该位置时，探测段无法接触到油液，顶部观察窗就会出现无油附着的提示，

　　操作人员可第一时间发现油位不足的问题。下部的探测段采用锥度过渡的细长杆结构，锥段的作用是在装置插入安装口时起到导向作用，避免细长杆与安装口内壁发生卡滞，细长杆的表面做了亲油处理，油液可均匀附着在杆体表面，拔出后可通过油液附着的高度判断实际油位，同时杆体的直径控制在8mm，既保证了足够的结构刚度，不会因为长期插拔出现弯曲变形，又不会占用过多油箱内部空间，避免对箱体内的齿轮、传动轴等运动部件造成干涉。从安装边界来看，该装置安装后上部旋拧头高出箱体表面的高度为32mm，最大外圆直径为48mm，周围预留的操作空间半径不小于60mm即可满足旋拧操作需求，不会和周围的手柄、铭牌等部件产生位置冲突；装置整体的总长度为112mm，

　　安装后伸入油箱内部的长度为76mm，底端距离箱体内壁的安全距离不小于15mm，即使在车床运行产生振动的情况下，也不会和箱体内的运动部件发生碰撞。在功能拓展性上，该结构预留了温度传感器的安装孔位，后续如果需要加装油温检测功能，可直接在旋拧头中心位置开孔安装温度探头，无需重新改动箱体的安装接口，适配不同配置等级的CA6140车床改造需求。实际装配验证中，该装置的旋拧力矩控制在12-15N·m即可达到可靠密封效果，不会因为力矩过大导致螺纹滑牙，也不会因为力矩不足出现渗漏，反复插拔500次后，密封垫圈的压缩回弹率仍能保持在70%以上，满足车床长期使用的维护需求。针对车床加工过程中存在的切削液飞溅、金属粉尘附着的工况，旋拧头的防滑槽采用圆弧过渡设计，没有清洁死角，日常维护时用抹布即可快速擦拭干净，不会积存油污与铁屑，避免杂质在旋拧过程中进入螺纹配合面造成磨损。
