CA6140车床用带定位孔长条形导轨压条

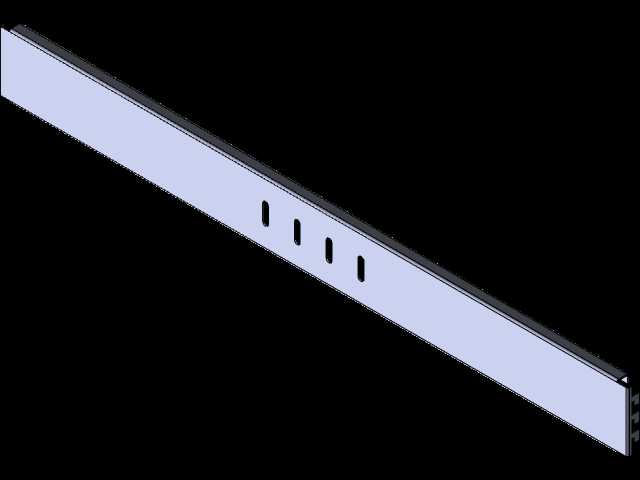

　　在普通卧式车床的床身导向系统中，这类长条形带孔构件是承担导轨侧向压紧、间隙调整功能的核心配套零件，主要适配CA6140系列普通车床的床身导轨安装场景，日常安装在床身导轨的侧面位置，与床鞍、溜板箱的滑动配合面形成配套约束结构，避免滑动部件在高速走刀、重切削工况下出现侧向窜动，保障进给运动的直线度精度。从结构设计逻辑来看，该零件采用等截面长条式构型，整体截面为薄矩形，长度方向完全匹配对应床身导轨的有效行程段，安装时贴合床身导轨的侧基准面，零件本体上开设的四个等距长圆形通孔，是用于穿装压紧调节螺栓的结构，长圆孔的设计预留了0.8-1.5mm的侧向调节余量，装配时可以通过调整螺栓的锁紧位置，微调压条与导轨滑动面之间的配合间隙，

　　既可以避免间隙过大导致的溜板晃动，也能防止间隙过小造成的滑动卡滞、磨损加剧问题。零件的非配合面做了平整化处理，配合面则预留了刮研余量，现场装配时需要通过涂色法检验配合面的接触点数，确保每25×25mm范围内接触点不少于6点，保障压紧力沿长度方向均匀分布，不会出现局部应力集中导致的压条变形。从安装边界来看，该零件的厚度方向尺寸控制在8mm，宽度方向与导轨侧安装槽的尺寸公差采用h7配合，安装时不会突出导轨的基准平面，避免干涉溜板的正常往复运动；长度方向的两端做了1×45°的倒角处理，既可以去除加工毛刺，也能在装配时起到导向导入的作用，降低现场安装的对位难度。在实际切削工况中，该压条需要持续承受溜板传递的侧向切削分力，尤其是在车削外圆、

　　端面走刀过程中，径向切削力会通过溜板传导到压条结构上，因此零件的材质选用45号钢调质处理，硬度控制在HB220-250，既具备足够的结构刚性抵抗压紧力与切削分力，也具备合适的韧性避免长期受交变载荷出现断裂失效。设计过程中，四个调节孔的孔位间距经过反复校核，完全匹配CA6140车床床身原有的螺纹孔位置，不需要对原有床身结构做二次加工即可直接替换安装，孔位的位置度公差控制在0.1mm以内，避免出现螺栓穿装困难的问题；零件的直线度公差沿长度方向控制在0.02mm/m，确保安装后与导轨面的贴合度，不会出现局部间隙过大导致的压紧失效。这类压条属于车床的易损耗配件，长期使用后配合面会出现均匀磨损，导致导轨间隙增大，

　　此时就需要通过调整压条的锁紧位置补偿磨损量，当磨损量超过1.5mm后则需要整体更换，因此该结构的建模过程中，特意将调节孔的长度、孔位间距、截面尺寸等参数做了全参数化关联，后续如果需要适配不同磨损程度的床身导轨，或者衍生适配其他同系列不同规格的车床，只需要修改对应参数即可快速生成新的零件模型，不需要重新绘制草图。在建模的细节处理上，零件的所有棱边都做了0.2mm的圆角去毛刺处理，避免装配过程中划伤操作人员，也防止应力集中导致的棱边崩裂；配合面的表面粗糙度要求达到Ra1.6，非配合面达到Ra6.3，建模时对应的表面纹理、加工要求都通过特征属性做了对应标注，方便后续出工程图时直接调用相关技术要求。从实际应用场景延伸来看，这类长条式带调节孔的压条结构，除了应用在普通车床的导轨系统中，经过尺寸调整后也可以适配在磨床、铣床等其他需要直线滑动导向的金属切削设备上，核心的设计逻辑都是通过可调节的压紧结构，保障滑动副的配合精度，抵消长期磨损带来的间隙变化，延长设备的精度保持周期。
