CA6140机床异形凸轮安装固定板结构设计

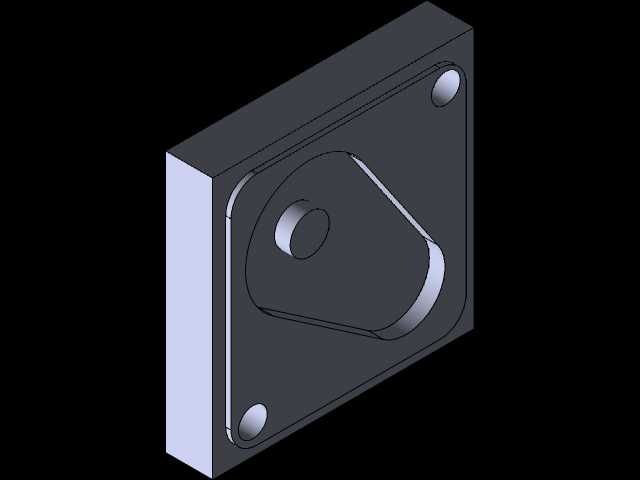

　　在普通卧式车床的进给机构改造与备件替换场景中，这类异形安装板是承担凸轮定位、传动副支撑的核心连接构件，日常作业中主要适配CA6140系列车床溜板箱内的进给凸轮组件安装，替代原有磨损或变形的原厂固定板，解决长期使用后安装基准偏移导致的进给走位不准、凸轮传动卡滞问题。从结构设计逻辑来看，这块板件采用方块式基体结构，主体厚度根据安装空间预留了足够的刚性支撑余量，避免机床运行过程中受传动载荷冲击产生形变，影响凸轮的运动轨迹精度。板体正面加工有异形沉台轮廓，完全贴合配套凸轮的外轮廓运动包络，既可以对凸轮的轴向窜动形成物理限位，又能在沉台内容纳凸轮转动时的凸起部分，避免运动干涉，沉台的深度经过严格测算，刚好匹配凸轮的轴向安装尺寸，

　　不需要额外加装调整垫片就能保证凸轮端面与板体平面的平行度要求。三个安装孔采用三角分布布局，分别设置在板体的两个对角以及侧边位置，这种排布方式相比四角对称安装更适配溜板箱内部狭窄的安装空间，安装时不需要拆卸周边过多的关联部件就能完成板件的固定，每个安装孔都做了沉孔处理，让固定螺栓的头部完全埋入板体平面以下，不会突出表面干涉凸轮的转动路径。板体的侧边做了直角精加工处理，作为安装时的定位基准面，装配时只需要将该基准面贴合溜板箱内的预设定位靠面，就能快速找准安装位置，大幅降低现场装配的调校时间。从安装边界来看，板体的整体外廓尺寸完全匹配CA6140溜板箱内部的预留安装腔，不会和周边的传动轴、齿轮拨叉等部件产生空间干涉，

　　板体背面为平整精加工面，和安装基座完全贴合，保证受力均匀，避免局部应力集中导致的板件开裂。在实际使用场景中，这类板件除了原厂备件替换之外，也常用于车床的数控化改造项目中，当需要更换不同轮廓的进给凸轮来实现自定义进给轨迹时，只需要调整正面沉台的轮廓尺寸，就能适配不同规格的凸轮组件，不需要改动周边的安装结构，具备很强的改造适配性。设计过程中优先考虑了加工工艺性，板体的主体结构可以通过常规的铣削加工完成，异形沉台部分采用数控铣一次成型，不需要特殊的工装夹具就能完成加工，加工成本可控，适合小批量备件生产。三个安装孔的位置公差严格按照机床安装的IT7级精度控制，保证安装后凸轮的转动中心和进给传动轴的同轴度误差在允许范围内，

　　避免出现凸轮传动过程中的偏磨问题，延长凸轮和传动轴的使用寿命。板体的材质选用常规的45号钢即可满足使用要求，加工完成后做调质处理提升整体刚性，表面做发黑处理防止车间环境下的锈蚀，不需要额外的表面涂层就能适应车床内部多油污、多切削粉尘的工作环境。在结构细节上，沉台的转角位置都做了微小的圆角过渡，避免热处理过程中出现应力集中导致的开裂问题，同时也能减少凸轮转动过程中和沉台边缘的剐蹭，降低运动阻力。安装孔的孔径根据常用的内六角固定螺栓尺寸设计，间隙控制在合理范围，既方便安装时的位置微调，又不会因为间隙过大导致安装后出现松动偏移。
