CA6140车床专用杠杆式拨叉结构设计

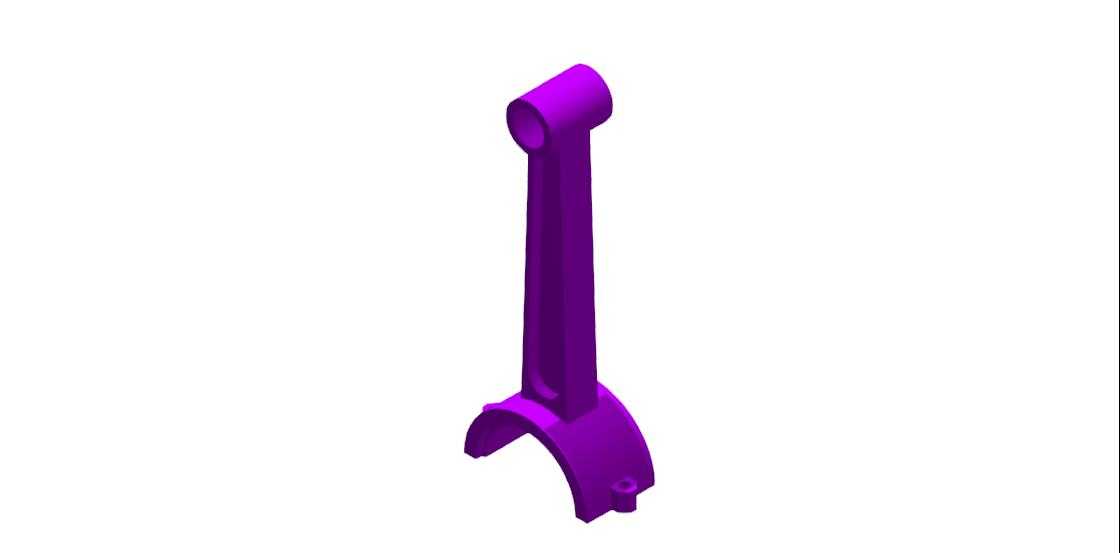

　　该零件属于CA6140普通车床主轴箱变速操纵机构的核心执行构件，日常工况下承担滑移齿轮的轴向拨动动作，通过与操纵手柄、凸轮轴的联动，实现主轴不同转速档位的精准切换，是车床主传动系统中实现转速调整的关键受力件。从结构设计逻辑来看，零件整体采用长杆式杠杆布局，上端为带通孔的铰接端，用于与操纵机构的拉杆销轴配合，孔位公差严格控制在H7级，保证铰接转动时无卡滞、无过大旷量，避免换挡过程中出现齿轮啮合不到位的问题；杆身采用变截面设计，靠近铰接端的截面尺寸较小，向工作端逐步过渡加厚，既兼顾了杠杆传动比的要求，又能在受力最大的拨叉工作端保证足够的结构强度，避免长期受轴向推力出现杆身弯曲变形。下端为半圆弧抱叉结构，

　　圆弧内径与滑移齿轮的拨叉槽外径匹配，安装时抱叉卡入齿轮的环形拨槽内，抱叉端部预留有定位销孔，用于安装防脱限位结构，防止齿轮轴向移动过程中拨叉从槽内脱出，圆弧面的粗糙度要求控制在Ra1.6以下，减少拨叉与齿轮槽之间的滑动摩擦，降低长期使用的磨损量。从安装边界来看，零件装配后上端铰接点与下端抱叉中心的中心距严格匹配主轴箱内滑移齿轮的行程要求，杆身的外轮廓尺寸充分避让了主轴箱内相邻的传动轴、齿轮等零部件，转动过程中不会出现运动干涉；杆身侧面设计有局部加强筋，从铰接端下方一直延伸到抱叉根部，在不增加整体壁厚的前提下提升了零件的抗扭、抗弯性能，适配车床换挡时的瞬时冲击载荷。实际应用中，这类拨叉的工作行程与操纵凸轮的升程严格对应，

　　设计时需要反复校核铰接点的转动角度范围，保证拨叉推动滑移齿轮到达啮合位置时，齿轮的啮合长度达到设计要求，避免出现打齿、脱档的故障；同时抱叉的两个工作端面平行度公差控制在0.02mm以内，保证推动齿轮时受力均匀，不会出现齿轮偏斜导致的传动卡滞。建模过程中需要重点关注铰接孔与抱叉圆弧的位置度公差，以及杆身加强筋的过渡圆角设计，避免应力集中导致零件在交变载荷下出现断裂；零件的材质通常选用45钢经调质处理，表面硬度达到HB220-250，兼顾强度与韧性，抱叉的圆弧工作面可进行高频淬火处理，提升表面耐磨性，延长零件的使用寿命。在机床日常维护中，这类拨叉属于易损耗的传动零件，当出现换挡卡滞、档位脱开的故障时，首先需要检查拨叉的铰接孔磨损量以及抱叉圆弧面的磨损情况，当磨损量超过0.1mm时就需要及时更换，避免故障扩大打坏主轴箱内的齿轮零件。
