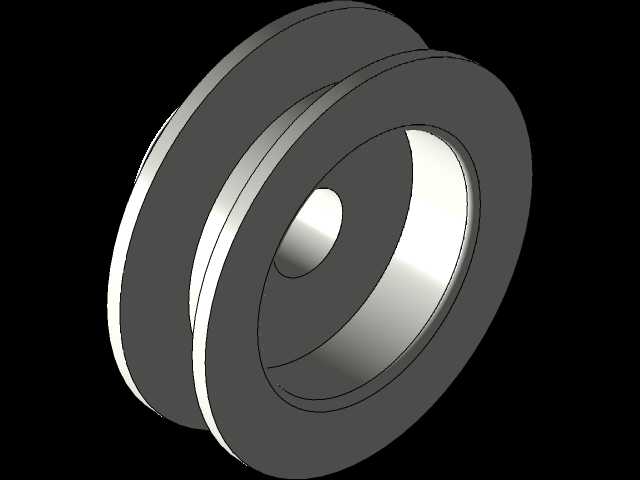

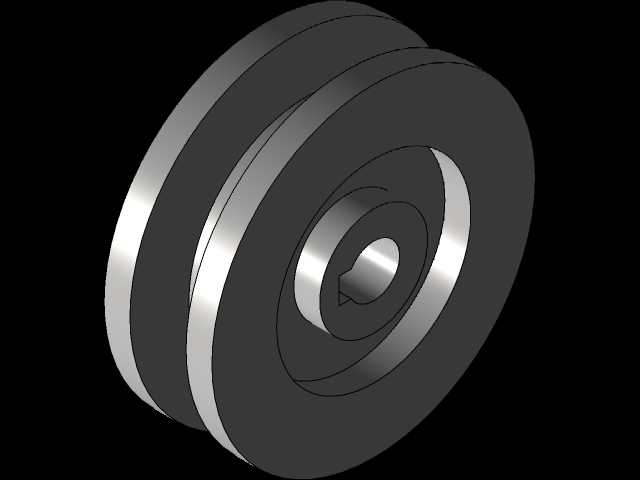

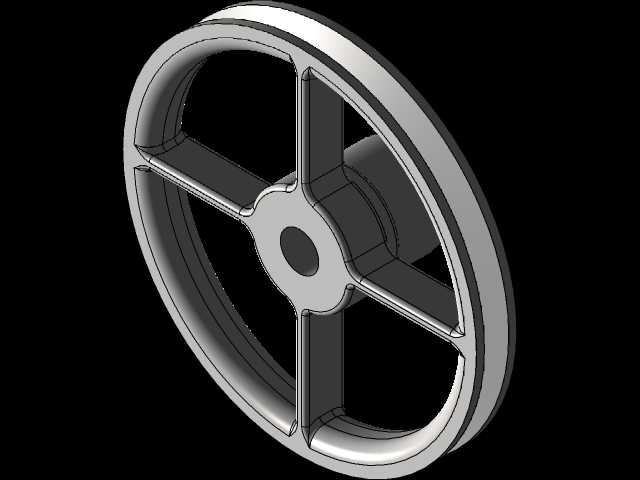

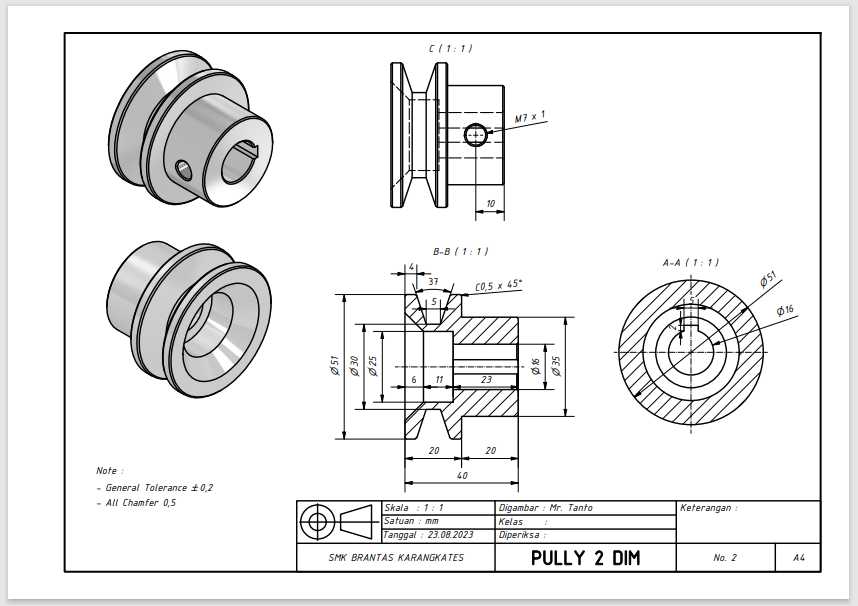

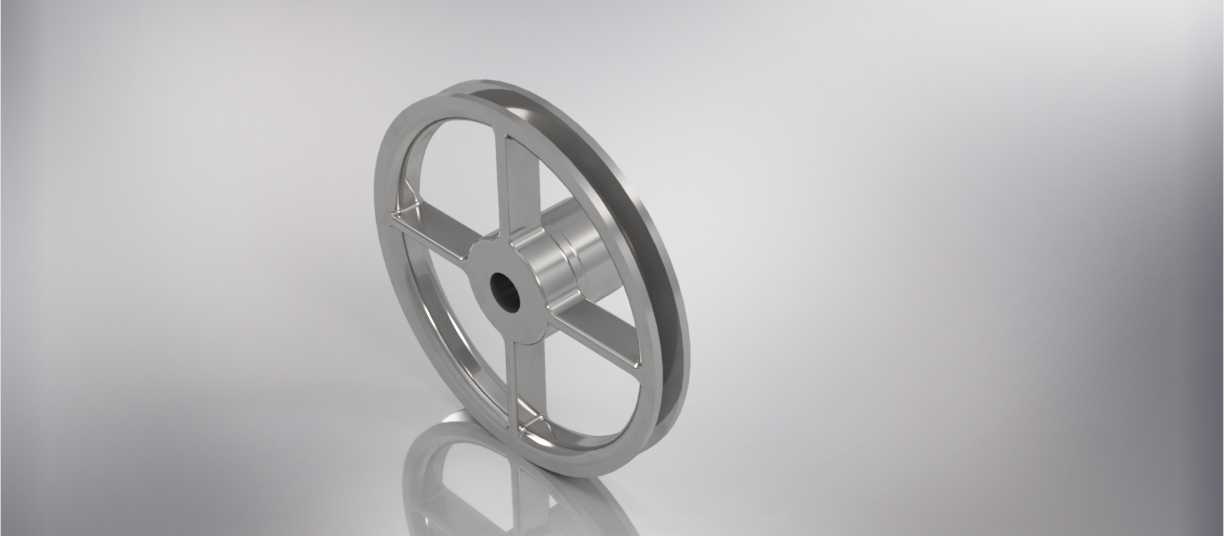

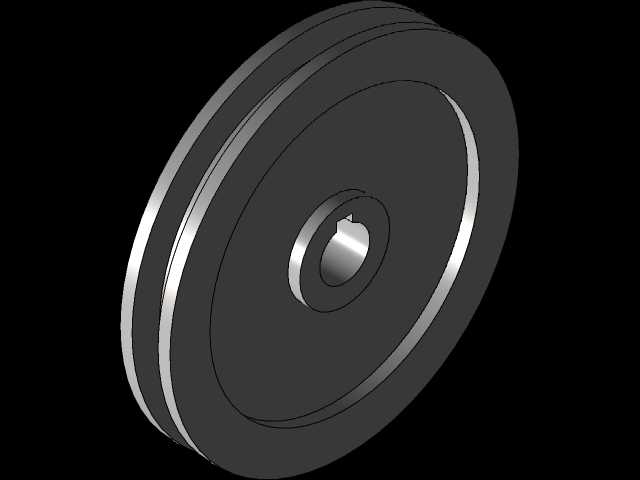

带法兰定位侧孔锁紧式传动滑轮结构

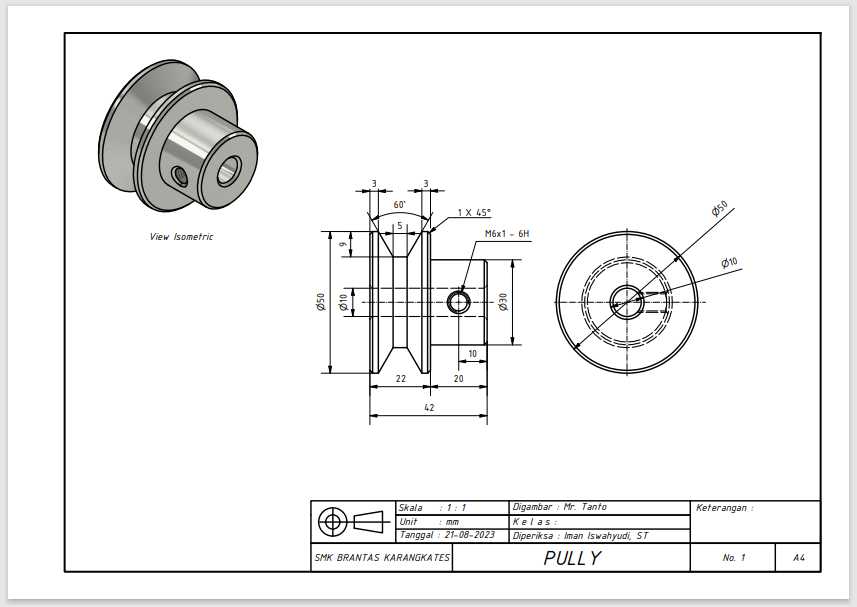

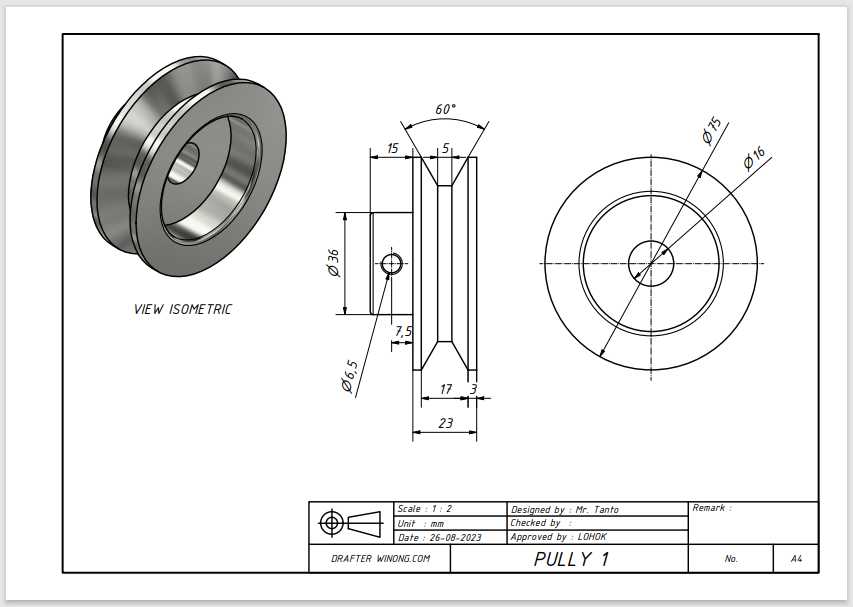

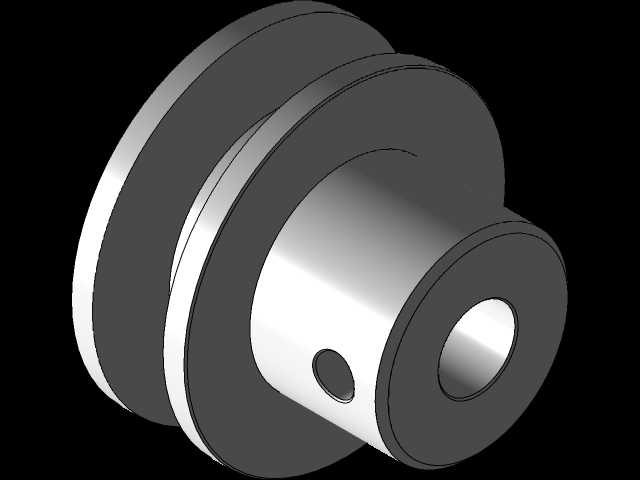

　　这类带法兰凸缘的滑轮结构，在中小型机械传动、物料导向场景中应用十分广泛，从CA6140这类普通车床的辅助传动走线、小型输送线的皮带张紧导向，到自动化设备的同步带换向、工装夹具的绳索牵引导向，都能见到这类结构的身影。不同于普通光面滑轮，该结构在轮体一侧集成了一体式安装轴套，轴套端部延伸出的圆形法兰盘，能够直接贴合安装基准面完成轴向定位，省去了传统滑轮安装时需要额外加装轴套、定位挡圈的繁琐步骤，安装时仅需要将轴套插入对应安装座的基准孔内，通过轴套侧壁的径向锁紧孔拧入紧定螺钉，即可完成滑轮与安装轴的周向与轴向固定，不会出现传动过程中滑轮轴向窜动、轮体偏移的问题。从结构设计逻辑来看，轮体的绳槽轮廓做了适配多类传动介质的优化，

　　槽面的圆弧半径既可以适配圆形截面的钢丝绳、尼龙牵引绳，也能兼容小宽度的平皮带、圆带传动，槽壁的倾斜角度经过反复校核，既能够避免传动介质运行时从槽内脱出，又不会因为槽壁夹角过小导致传动介质被过度挤压磨损，延长牵引件的使用寿命。轮体与安装轴套采用一体式同轴结构设计，所有回转面的同轴度公差控制在0.02mm以内，高速转动时不会出现偏心抖动的问题，有效降低传动过程中的噪音与振动。安装边界方面，轴套的外径尺寸与常规安装座的预留安装孔做了尺寸适配，法兰盘的外径大于轴套外径3-5mm，安装时法兰端面与安装基准面完全贴合，能够承受一定的轴向载荷，避免滑轮受侧向力时出现轴部变形。轴套中心的通孔为穿轴安装预留了足够的配合间隙，

　　既可以适配固定心轴做定轴转动使用，也可以搭配转动轴随轴同步回转，适配不同的传动安装需求。轴套侧壁的径向锁紧孔位置做了优化，设置在靠近轴套外端的位置，安装时操作人员无需拆解周边结构，即可从外侧直接拧入紧定螺钉完成锁紧固定，后期维护调整时也能快速完成松紧调节、轮体更换操作。轮体的两个侧面均做了倒角去毛刺处理，不会出现锐边割伤传动绳、皮带的问题，法兰盘与轮体衔接的位置做了圆角过渡，避免应力集中导致长期受载后出现结构断裂。实际使用过程中，这类滑轮既可以作为定滑轮改变牵引方向，也可以成对作为张紧轮调整传动带的张紧力，在机床的冷却管走线牵引、小型起重装置的导向、自动化生产线的物料吊载导向场景中，都能稳定发挥作用。

　　设计时特意将轮缘的厚度做了合理控制，在保证结构强度的前提下尽可能降低轮体自身重量，减少转动时的转动惯量，让传动启停过程更加平稳，不会因为轮体自重过大导致传动滞后。绳槽的表面粗糙度控制在合理区间，既不会因为表面过于粗糙加速传动件磨损，也不会因为表面过于光滑导致传动时出现打滑问题，兼顾了使用寿命与传动效率。
