带拉链结构的工业物料收纳盒设计

　　在车间工位物料周转、精密零件临时存放、工装附件分类收纳的实际场景里，这类带拉链闭合结构的收纳箱体，是一线生产环节里不起眼但使用频率极高的辅具。很多人做这类箱体设计时容易陷入两个误区，要么过度追求结构强度把箱体做的厚重笨拙，要么只考虑外观轻薄忽略了实际使用时的磕碰、堆叠需求，最终做出来的产品要么工人嫌重不愿意挪动，要么用不了多久边角开裂、闭合失效。

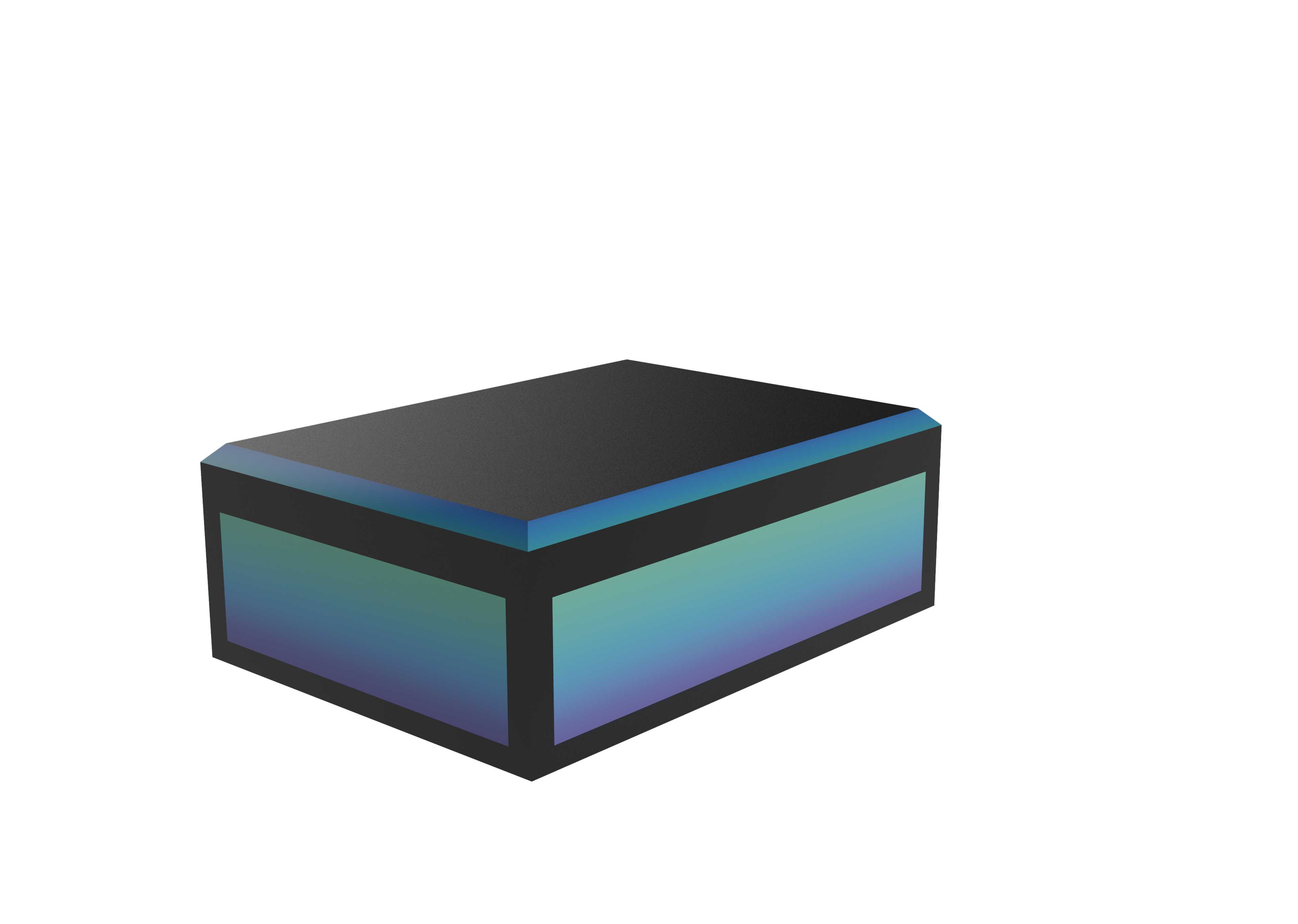

　　做这个结构设计的时候，首先要考虑的是工位上的实际使用边界：常规的机床操作工位旁，预留的临时物料存放空间大多在300mm到500mm见方的区域，箱体高度不能超过200mm，不然堆叠两层之后就会挡住操作时的视线，也不方便工人单手取放内部的零件。箱体的主体框架采用直角拼接的硬质支撑结构，四个边角做了小尺寸的倒角过渡，不是为了外观好看，是因为车间里搬运箱体的时候，直角边很容易磕碰到机床的钣金外壳、操作手柄，甚至刮伤工人的劳保手套，10mm左右的倒角既能抵消磕碰时的应力集中，也不会占用太多内部的有效收纳空间。

　　箱体侧面采用半透明的可视面板，这个设计是从实际使用需求出发的：车间里同规格的收纳盒往往会并排摆放在工位架上，如果是完全不透明的箱体，工人找零件的时候需要逐个打开查看，频繁开合拉链会大幅降低操作效率，半透明面板可以不用开盖就快速识别内部存放的物料类型，同时面板的材质选用带一定韧性的工程塑料，不会像全透明亚克力那样受到轻微撞击就碎裂。顶部的闭合结构采用环绕式拉链设计，和普通民用收纳盒的卡扣结构不同，拉链闭合可以实现整个顶面的完全开启，取放尺寸较大的工装配件、成卷的耗材时不会被卡扣的限位挡住，而且拉链的闭合密封性更好，在打磨、切削工位旁使用时，可以阻挡大部分的金属碎屑飘进箱体内部，避免精密的小零件被碎屑刮伤表面。

　　设计支撑框架的时候，特意在箱体底部做了一圈内凹的堆叠限位筋，当多个同规格箱体上下堆叠时，上层箱体的底部可以刚好卡入下层箱体顶部的边框内，不会因为车间地面的振动、搬运时的晃动出现滑落的情况。框架的壁厚控制在2.5mm，这个尺寸是经过实际受力验证的：单箱装满标准紧固件、小型机加工零件的时候，整体重量大概在15kg左右，2.5mm壁厚的硬质工程塑料框架可以保证长期承重不会出现侧壁变形，同时整体重量控制在1.2kg以内，工人单手提拉搬运的时候不会有明显的负重感。

　　拉链的安装位置做了嵌入式的槽位设计，不是直接把拉链缝在箱体面料上，硬质框架上预留的3mm宽安装槽可以把拉链的布带完全嵌入槽内，避免箱体堆叠的时候拉链的链牙被上层箱体的重量压变形，也能防止日常使用时尖锐的零件边角勾到拉链布带造成损坏。拉链的拉头做了加大的防滑处理，工人佩戴沾有切削液、油污的劳保手套时，也能顺利捏住拉头完成开合操作，不会出现打滑拉不动的情况。

　　在实际的工位适配场景里，这类箱体除了放在工位架上存放物料，还可以配合工位推车做分层收纳，箱体的外部尺寸刚好适配常规工具推车的层板分格，不需要额外做固定结构就能稳定放置在推车上，随推车在不同工序间流转物料。和传统的金属周转箱相比，这个箱体的重量只有同尺寸金属箱的五分之一，不会划伤加工完成的零件表面，也不会在碰撞机床导轨、精密量具的时候造成硬损伤；和普通的纸质收纳盒相比，它的耐油污、耐水性能更好，沾到切削液、润滑油之后只需要用抹布擦拭就能清洁，可以重复使用数年时间，不需要频繁更换。

　　做结构建模的时候，需要特别注意硬质框架和柔性面板、拉链的配合公差，框架的拼接处采用超声波焊接的连接结构，建模时预留0.3mm的焊接余量，既可以保证焊接后的连接强度，也不会出现溢料影响外观和装配的问题。侧面的柔性面板和框架的连接采用嵌入式压条固定，压条的安装槽深度控制在4mm，面板装配后不会因为箱体承重出现脱落、松动的情况，同时如果面板出现划伤、破损，只需要撬开压条就能更换新的面板，不需要整体报废整个箱体，降低了长期使用的维护成本。

　　很多设计人员做这类收纳容器的时候，往往会忽略使用场景里的细节需求，比如箱体放在地面上的时候，底部如果是完全平面的结构，地面上的积水、油污会被箱体底部封住，时间长了会在地面留下一圈污渍，还会腐蚀箱体的底部材质，所以建模时在箱体底部四个角设计了高度5mm的支撑脚垫，让箱体底部和地面之间留出通风间隙，既可以避免积液浸泡箱体，也能在搬运的时候方便叉车、液压托盘车的货叉插入，适配短距离的机械化转运需求。
