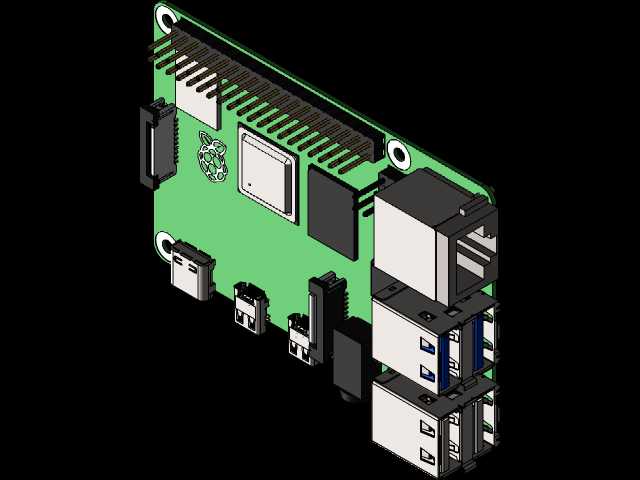

树莓派4B带侧风扇四板拼接外壳结构

　　在嵌入式开发、小型边缘计算节点搭建、高校科创项目原型验证场景中，开发板的物理防护与散热适配一直是结构设计环节容易被忽略却直接影响设备长期运行稳定性的细节。这款适配树莓派4B的拼接式外壳，针对搭载侧置风扇连接模块的四层板堆叠使用场景做了全维度的结构适配，完全贴合开发板本身的接口布局与安装孔位，不需要对原有开发板做任何打孔、裁切改造就能完成装配。

　　从实际使用场景出发，很多树莓派用户在做项目时会叠加扩展板，比如传感器采集板、通信扩展板、驱动输出板，四层板堆叠之后整体厚度增加，常规一体式外壳根本无法容纳，而且堆叠后板卡之间空隙小，核心芯片的热量容易积聚，尤其是长时间满负载运行视频处理、数据采集任务时，核心温度过高会触发降频，直接影响项目运行的连续性。这款外壳采用分体拼接的结构逻辑，四个板件分别对应堆叠结构的四个侧边，每一段板件都预留了对应接口的避让缺口：HDMI接口、USB3.0/2.0接口、Type-C供电接口、以太网口、Micro SD卡槽、CSI摄像头排线接口、GPIO排针区域都做了精准的开口对位，装配之后所有外接接口都能正常插拔使用，不会出现外壳遮挡接口导致插头无法插到底的问题。

　　侧风扇模块的安装位是这款外壳的核心设计亮点，不同于常规外壳把风扇放在板卡正上方的布局，侧置安装的风扇可以顺着板卡表面形成横向的风道，气流直接扫过CPU、内存芯片、USB控制芯片这些主要发热元件的表面，相比顶部直吹的方式，风道不会被堆叠的扩展板遮挡，四层板堆叠状态下每层板卡之间的空隙都能有气流穿过，散热效率更高。外壳在风扇安装位预留了螺丝固定孔位，孔位间距匹配常规30mm侧吹小风扇的安装尺寸，风扇的走线槽也做了内嵌设计，线材不会被夹在板卡和外壳之间，避免长期使用后线材绝缘层被磨破造成短路风险。

　　安装边界方面，外壳整体的内轮廓尺寸完全匹配树莓派4B的板卡外形，长宽方向预留了0.2mm的装配公差，即使板卡存在生产制造的尺寸偏差也能顺利装入，不会出现卡滞或者装入后晃动旷量过大的问题。四个角的固定柱对应树莓派板卡本身的四个安装孔，固定柱的高度做了分层设计，每叠加一块扩展板，对应的拼接板件可以通过卡扣结构调整卡合高度，不需要额外更换支撑柱就能适配1-4块板的堆叠厚度。外壳的壁厚控制在1.5mm，既保证了足够的结构强度，日常搬运、桌面摆放时轻微磕碰不会出现开裂变形，也不会因为壁厚过大增加整体的外形尺寸，装配完成后整体占用的桌面空间和裸板堆叠相比仅增加了不到5mm的侧边厚度，适合集成到小型设备内部做嵌入式安装，比如小型智能网关、桌面AI识别终端、实验室数据采集节点这类对安装空间有严格限制的场景。

　　设计过程中充分考虑了实际装配的操作便利性，所有拼接板件之间采用卡扣式连接，不需要额外使用螺丝或者胶水固定，徒手就能完成拆装，后期需要更换扩展板、清理风扇积灰的时候，只需要拆开对应的侧边板件就能操作，不需要把整个外壳全部拆开。GPIO排针区域的开口做了半高设计，既可以露出排针方便外接杜邦线，也能对排针根部起到一定的防护作用，避免日常操作时外力碰歪排针。外壳表面没有做多余的装饰性结构，所有的结构特征都服务于功能需求：边缘做了R1的圆角处理，装配和使用过程中不会划手；拼接缝的位置做了错位止口设计，拼接之后缝隙均匀，不会出现错位翘边的情况，同时也能阻挡部分灰尘从缝隙进入外壳内部落在板卡表面。

　　从结构选型的角度看，这款外壳的设计完全围绕实际使用中的痛点展开，没有为了外观牺牲功能实用性，所有的避让位、固定位、风道设计都经过实际装配验证，不管是个人DIY玩家做项目使用，还是小批量做嵌入式产品原型的结构配套，都能直接适配，不需要再做二次结构修改。侧置风扇的布局也解决了多层板堆叠状态下散热气流被阻挡的问题，在满负载运行场景下能把核心芯片的温度控制在合理区间，避免因为过热导致的系统不稳定、硬件寿命缩短等问题。
