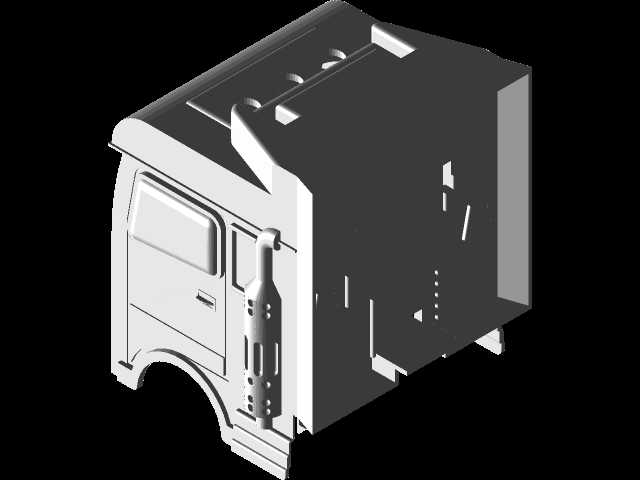

重型载货车辆驾驶室车头结构三维数模

　　本次呈现的重型载货车辆驾驶室车头结构，主要面向商用车改装、专用作业车上装匹配、车身结构教学演示等场景使用，在实际工程应用中，这类车头结构是重型载货车、工程专用车的核心驾乘承载单元，既要为驾乘人员提供封闭的操作空间，也要为前部外饰件、仪表台、转向系统、制动操纵机构提供安装基准。从结构设计逻辑来看，该数模还原了平头重卡驾驶室的主体壳体特征，前部保留了前风挡安装的凹陷边界、侧窗的装配轮廓，左侧的车门区域预留了门锁、门把手的安装位，侧面外置的排气系统安装支架结构也做了对应还原，能够直观体现平头重卡驾驶室的空间布局特点。在实际整车匹配过程中，这类驾驶室的安装边界需要与车架前部的悬置软垫点位精准对齐，数模中壳体后部的开放式断面，

　　正是用于对接驾驶室后悬置、与货箱或专用上装部分预留安全间隙的关键区域，设计时需要重点校核该断面与车架纵梁的垂直间距、横向偏移量，避免车辆行驶过程中出现运动干涉。从功能特性角度分析，该壳体结构承担着驾驶室的整体刚度支撑作用，顶部的加强筋凸起结构，是为了提升驾驶室顶部的抗挤压能力，满足商用车驾驶室顶部强度的相关要求，侧面分布的小孔位，分别对应线束穿装、外饰件卡扣固定、扶手安装等不同功能需求，设计时需要根据不同车型的配置差异，调整对应孔位的直径与位置，避免后续改制时对壳体主结构造成额外损伤。在专用车改装场景中，这类基础驾驶室壳体可以适配多种上装需求，无论是普通载货运输的栏板货箱，还是工程作业的搅拌罐、起重作业吊机上装，

　　都可以基于该基础壳体做对应的外饰件适配，不需要重新开发驾驶室主体结构，能够大幅缩短专用车的开发周期，降低开模成本。数模中还原的驾驶室前部造型特征，也兼顾了行驶过程中的风阻优化需求，前部的倾斜面、顶部的导流结构预留位，能够帮助整车在高速行驶时梳理气流，减少空气阻力带来的能耗损失，侧面的排气系统布置位，也充分考虑了高温部件与周边塑料饰件、线束的安全距离，避免长期使用过程中出现热老化风险。对于结构设计从业者而言，该数模可以作为平头重卡驾驶室结构的参考样本，在做同类车型的改型设计时，可以参考其壳体的分块逻辑、安装点位的布置思路，结合具体的车型参数调整尺寸边界；对于三维建模学习者而言，能够通过该数模理解商用车驾驶室的曲面构建逻辑，

　　掌握大尺寸薄壁壳体结构的建模技巧，理解安装孔位、加强结构与主壳体之间的配合关系。需要注意的是，该数模呈现的是驾驶室主体壳体部分，未包含内部仪表台、座椅、内饰板等细节结构，在做整车装配校核时，需要额外补充对应内饰部件的数模，才能完成完整的驾驶室内部空间校核，同时在匹配不同马力段的车型时，需要根据发动机的布置高度，调整驾驶室底部的凸起轮廓，避免与发动机本体出现运动干涉。
