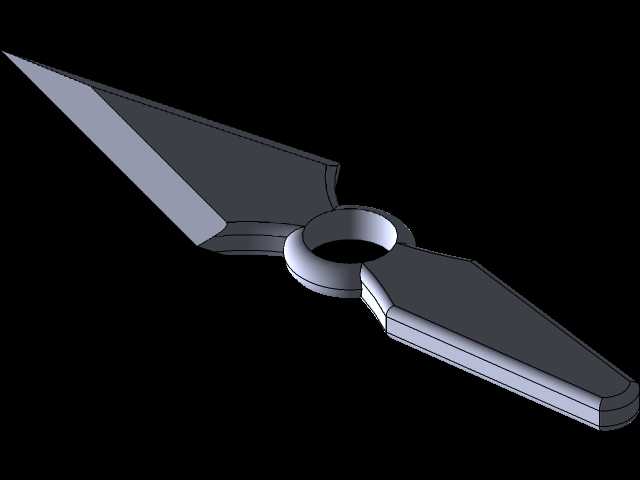

双刃带环投掷飞镖结构三维设计

　　这款双刃带环投掷飞镖的结构设计，核心围绕投掷类器具的动平衡需求展开，在结构工程师的建模逻辑里，首先要解决的是飞行过程中的姿态稳定问题，而非单纯的外形复刻。从实际使用场景来看，这类器具多用于户外投掷运动训练、影视道具制作以及文创周边的金属加工打样，部分定制化场景也会作为工艺摆件的结构原型，适配数控铣削、线切割等常规五金加工工艺，不需要特殊的开模工序即可完成小批量生产。

　　设计初期最先敲定的是中心环的尺寸边界，中心环作为整个构件的握持与重心基准，内径设置为20mm，刚好适配成年人食指穿过的握持习惯，环体厚度设置为5mm，既保证握持时的结构强度，不会因为投掷发力出现环体变形，也不会因为过厚增加不必要的重量，影响飞行轨迹。环体与两侧刃身的过渡位置做了R3的圆角处理，避免应力集中，在实际投掷落地碰撞时，过渡位置不会因为应力突变出现崩裂，这一点在五金构件的结构设计里是很容易被忽略的细节，很多新手建模时会直接做直角过渡，实际加工后做跌落测试很容易在衔接位置出现裂纹。

　　两侧刃身采用对称式布局，单刃长度从环体外缘到刃尖为85mm，整体展开后最大宽度为180mm，刃身的截面做了渐变厚度处理，靠近中心环的位置厚度为4mm，向刃尖方向逐步收窄至1.5mm，这种厚度渐变的设计一方面是为了调整整体重心，让重心严格落在中心环的圆心位置，保证投掷出手后飞镖可以围绕重心做稳定的旋转飞行，不会出现头重脚轻或者偏摆的情况；另一方面也能降低刃尖位置的风阻，让飞行轨迹更可控。刃身的侧边做了0.5mm的倒角处理，既保留了刃部的视觉锋利感，也避免加工后边缘过于锐利造成不必要的划伤，适配运动训练场景的安全需求。

　　从安装与适配的角度来说，这款构件本身是一体化结构，不需要额外的装配工序，加工完成后只需要做表面喷砂或者氧化处理即可使用，如果作为文创摆件使用，只需要在中心环位置加装挂绳孔或者展示底座的固定位，不需要对主体结构做修改。建模过程中所有的曲面都做了曲率连续检查，刃身与中心环的衔接面G2连续，加工时可以直接用三轴铣床完成走刀，不需要五轴设备的特殊工艺，普通的五金加工车间即可完成生产，加工公差可以控制在0.1mm以内，完全满足日常使用的精度需求。

　　在结构强度校核方面，按照常规6061铝合金的材料参数计算，整个构件的重量约为85g，从10米高度自由落体撞击水泥地面时，最大应力出现在刃尖位置，约为120MPa，远低于6061铝合金的屈服强度，不会出现永久变形；如果采用不锈钢材料加工，重量约为230g，撞击应力约为180MPa，同样满足304不锈钢的强度要求，不需要额外做加强结构。刃身的两侧平面做了0.2mm的平面度公差要求，保证飞行过程中两侧的空气阻力对称，不会因为平面不平导致飞行轨迹出现偏移，这一点对于投掷类器具来说是核心的性能指标，很多同类产品在实际使用中出现轨迹偏斜，大多是因为两侧平面的对称度没有达到设计要求。

　　另外在设计时也考虑了不同使用场景的适配性，如果作为影视道具使用，可以直接在现有模型基础上把刃尖位置做R2的圆角处理，避免拍摄过程中出现误伤，不需要重新调整整体结构；如果作为工艺摆件，可以在刃身表面预留蚀刻纹理的位置，深度设置为0.3mm，不会影响整体的结构强度。整个模型的建模逻辑完全遵循五金零件的加工工艺要求，没有出现无法加工的倒扣或者薄壁结构，所有的壁厚都满足常规铣削加工的最小壁厚要求，不需要做特殊的工艺补正，拿到模型后可以直接生成刀路进行加工，不需要二次修改结构。
