CA6140机床用快速连接器线框结构设计

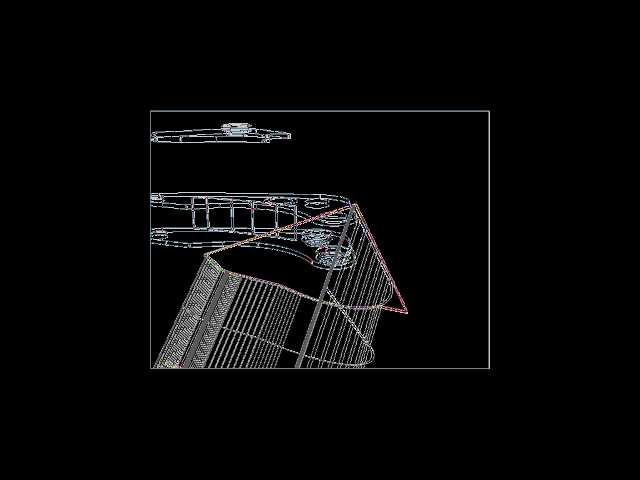

　　在普通卧式车床的日常加工与维护场景中，快速连接器是实现管路、辅助工装快拆快装的核心部件，尤其在CA6140这类通用型卧式车床上，冷却管路、气动夹紧辅助装置、润滑支路的接驳效率，直接影响工序切换的辅助时长。本次呈现的线框结构模型，完全围绕CA6140机床的安装空间做适配设计，没有照搬通用快接件的外形尺寸，所有安装边界都贴合车床溜板箱侧方、冷却泵输出端的预留空位做了调整。从结构设计逻辑来看，这款快接件优先考虑了车床加工场景下的抗振需求，CA6140在车削外圆、端面尤其是断续切削工况下，床身传递的振动频率集中在中低频段，普通快接件容易出现松脱漏液问题，因此模型在卡扣配合段做了加长处理，锁止面的倾斜角度经过反复校核，

　　既保证手动插拔时的施力手感符合一线操作工人的操作习惯，又能在持续振动下保持足够的锁止预紧力。外形尺寸方面，快接件的主体外径控制在适配CA6140原有管路通径的范围内，插入端的长度严格匹配原有接头的安装深度，不需要对车床原有管路做额外裁切或改装，直接替换原有普通接头即可完成装配，安装时的操作空间预留也考虑了车床侧方狭窄的操作间隙，不需要拆除周边的护罩或其他附件就能完成插拔操作。从功能特性上看，这款快接件同时兼容CA6140常用的冷却乳化液管路和低压气动辅助管路，密封面的结构设计兼顾了液体和气体的密封要求，不需要针对不同介质更换不同型号的接头，减少了车间备件的库存种类。设计过程中没有追求多余的外观造型，所有结构都服务于实际使用需求：

　　尾部的防滑纹路位置刚好对应人手握持的施力点，插拔时不需要借助额外工具就能完成操作；锁止卡扣的触发位置做了内凹处理，避免车床加工时飞溅的铁屑卡入卡扣缝隙导致锁止失效；主体的过渡圆角全部按照机加工工艺要求做了设定，后续如果要加工实物样件，不需要额外调整工艺圆角就能直接在普通铣床上完成加工。在实际应用场景中，这款快接件可以大幅缩短CA6140车床更换冷却喷嘴、切换气动夹紧工装的时间，以往更换管路接头需要拧动螺纹、缠绕生料带，单次更换往往需要数分钟，使用这款快接件后只需要按压卡扣就能完成拔插，单次操作时间可以压缩到数秒，对于小批量多品种的加工车间来说，累计节省的辅助工时非常可观。另外模型的线框结构完整呈现了内部的流道走向和卡扣的配合关系，

　　结构设计人员可以直接基于这个模型做适配性修改，比如调整通径大小、更改尾部连接形式来适配不同规格的管路，不需要从零开始搭建基础结构。安装边界的设定也充分考虑了CA6140车床的原有布局，快接件安装后不会突出到溜板箱的运动行程范围内，不会和刀架、拖板的运动部件发生干涉，也不会影响车床原有安全护罩的安装，完全符合机床改造的安全规范要求。从结构强度角度，模型的壁厚设定参考了机床附件的常用壁厚标准，在满足轻量化要求的同时，能够承受管路内的常规工作压力，也能抵抗日常操作中可能出现的磕碰，不会因为轻微碰撞就出现断裂或变形。
