斯塔法JGB37-520电机配套L型折弯安装固定支架

　　在小型动力传输、低速传动机构的搭建场景里，电机安装支架的适配性直接决定了动力单元的装配精度与运行稳定性，这款适配JGB37-520系列减速电机的L型折弯支架，正是针对该型号电机的安装定位需求完成的结构设计。日常做小型输送线、智能代步小车、桌面级传动工装的结构设计时，经常会遇到电机输出轴定位不准、运行时支架共振、安装孔位不匹配需要现场二次打孔的问题，这款支架在设计阶段就完全贴合JGB37-520电机的安装法兰尺寸，从根源上避免了孔位错位的问题。

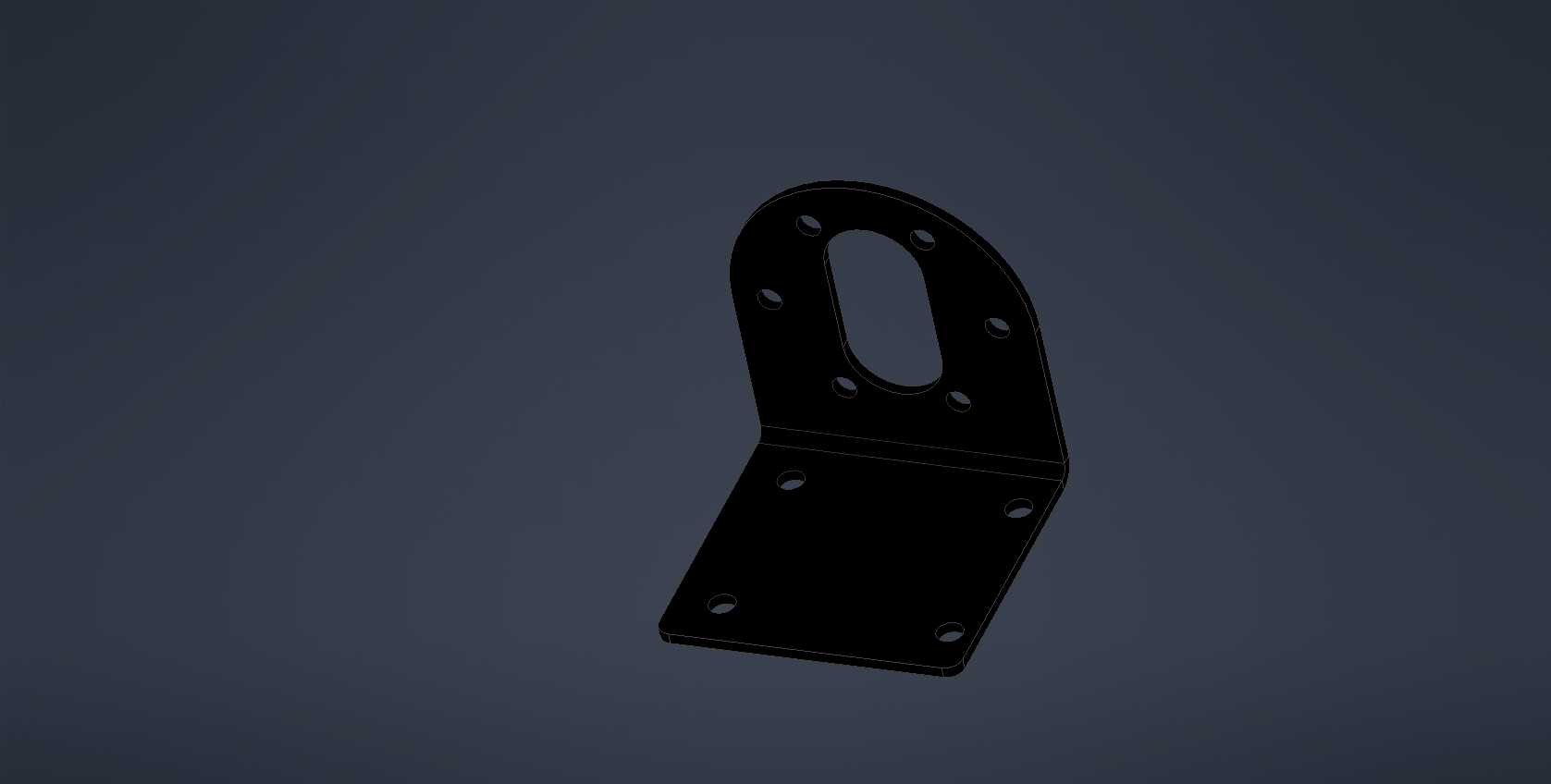

　　从结构形态来看，支架采用90度垂直折弯的一体式结构，两个安装面分别承担电机固定与机架连接的功能。垂直方向的安装面开有长圆形调节孔与圆周分布的固定孔，长圆孔的设计并非随意开设，而是预留了电机输出轴的张紧调节余量——当配套同步轮、链轮做传动时，不需要额外加装张紧结构，只需松开固定螺栓调整电机在长圆孔内的位置，就能完成传动带或链条的张紧度调节，大幅简化了整机的结构复杂度。圆周分布的小孔完全匹配JGB37-520电机端盖的安装孔位，孔位公差控制在合理的装配间隙范围内，既不会因为孔位过紧导致螺栓无法穿入，也不会因为间隙过大造成电机安装后出现同轴度偏差。水平方向的安装面开有四个对称分布的沉头固定孔，沉头深度适配常用的内六角圆柱头螺栓尺寸，安装后螺栓头完全沉入支架平面内，不会出现凸起干涉其他部件的问题，四个孔位的分布尺寸兼顾了铝型材机架、钢板焊接机架、塑料安装基板的常用安装孔距，不需要额外做转接板就能直接固定在多数常规小型设备的安装基面上。

　　设计过程中首先考虑的是支架的受力特性，JGB37-520作为低压直流减速电机，输出扭矩在同尺寸电机里属于偏大的区间，启动瞬间会产生不小的反扭矩，因此折弯处做了小半径的圆角过渡，避免直角折弯带来的应力集中问题，防止电机频繁正反转时折弯处出现疲劳断裂。支架的板材厚度经过受力核算，完全覆盖该型号电机最大输出扭矩下的抗弯需求，不会因为电机持续运行产生的振动导致支架变形，进而影响输出轴的同轴度。两个安装面的平面度在设计时做了形位公差约束，固定电机的端面与安装基面的垂直度控制在合理范围内，保证电机安装后输出轴与安装基面的平行度符合传动要求，避免因为支架端面倾斜导致同步带跑偏、链轮受力不均加剧磨损的问题。

　　从实际应用场景来看，这款支架除了适配常规的小型设备电机安装，在一些需要垂直安装电机的特殊工位也能直接使用，比如小型升降机构的动力单元固定、转角输送线的动力端安装，不需要额外设计转接结构就能直接实现电机的垂直布局。在做样机迭代的时候，这种标准化的安装支架能大幅缩短装配周期，不需要每次都针对电机安装位做单独的结构设计，只需要在安装基面上按照支架的孔位打好对应的固定孔，就能快速完成动力单元的装配，后期维护更换电机时也不需要拆解周边的其他结构，只需拆下支架上的电机固定螺栓就能完成电机更换，维护效率提升明显。

　　在安装边界方面，支架的整体外轮廓尺寸紧凑，不会占用过多的安装空间，垂直安装面的高度刚好覆盖电机端盖的安装区域，不会遮挡电机的出线口，也不会和电机尾部的编码器、接线端子产生干涉。水平安装面的外延尺寸足够保证固定后的支撑稳定性，即使电机带载启动产生冲击，也不会因为支撑面过小导致固定螺栓受力过大出现滑丝问题。支架的边缘都做了倒角处理，没有尖锐的毛刺，装配过程中不会划伤操作人员，也不会刮破电机的连接线外皮，符合机械装配的安全设计要求。

　　很多工程师在做小型设备结构设计时，往往会忽略电机安装支架的细节设计，要么随意选一个通用支架导致孔位不对需要现场修改，要么自己设计的支架没有考虑张紧调节余量导致后期传动张紧困难，这款针对性设计的支架刚好解决了这些实际装配中的痛点，不需要额外的调整就能直接适配对应型号的电机，不管是做样机验证还是小批量设备生产，都能有效减少结构设计的重复工作量，提升装配效率与设备运行的可靠性。
