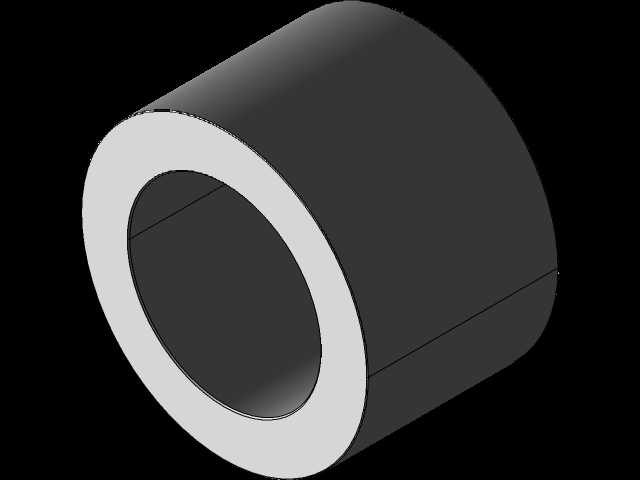

CA6140车床配套REID供料轴套结构

　　在普通卧式车床的切削加工供料链路里，这类空心轴套是承担料道回转支撑、物料输送导向的核心配合零件，尤其适配CA6140系列车床的自动供料改造场景，安装在车床主轴后端的供料支架定位孔内，内孔贯穿整段棒料输送通道，外壁与支架安装孔形成过渡配合，承担棒料高速送进过程中的径向支撑、耐磨防护作用，避免棒料直接剐蹭支架基体造成安装孔磨损失准。从结构设计逻辑来看，该零件采用等壁厚空心圆柱构型，没有多余的台阶、卡槽等冗余结构，整体加工工艺性极强，外圆面可通过一次外圆磨削达到IT6级精度要求，内孔可通过内圆磨削保证与输送棒料的间隙配合公差，两端做了极小的倒角处理，既可以去除加工毛刺避免安装时刮伤配合面，也能在棒料穿入时起到导向作用，

　　减少棒料端部与轴套端口的卡滞概率。实际应用中，这类轴套的安装边界完全匹配CA6140车床供料支架的标准安装位，轴向长度覆盖支架安装孔的整个支撑跨度，不会出现支撑跨距不足导致的棒料送进振颤问题，壁厚取值兼顾了耐磨寿命与结构紧凑性，既不会因为壁厚过薄导致受棒料径向冲击后变形碎裂，也不会因为壁厚过大占用过多安装空间，影响周边供料管路、检测元件的布置。针对车床加工车间多切削液、多金属切屑的工况，该轴套的配合面设计时预留了均匀的微小存油间隙，供料过程中棒料携带的润滑油可以在间隙内形成均匀油膜，降低轴套与棒料之间的滑动摩擦系数，延长零件的更换周期；外圆与安装孔的配合公差选用H7/k6过渡配合，

　　既可以保证轴套安装后不会因为棒料的往复送进出现轴向窜动，也能在轴套磨损到极限尺寸时，通过简易拉拔工具完成拆卸更换，不需要对支架基体进行二次加工，大幅降低设备维护的工时成本。在供料系统的运行逻辑里，该轴套的内孔轴线与车床主轴轴线的同轴度精度，直接影响棒料送进主轴后的装夹定位精度，因此建模过程中严格控制了内孔与外圆的同轴度公差，全段圆柱度误差控制在0.01mm以内，避免因为轴套自身形位公差超差，导致棒料送进过程中出现偏斜，撞损主轴内孔的夹紧机构。不同于常规的通用轴套，这款适配REID供料机构的轴套，在设计时充分考虑了自动供料的连续作业特性，没有设计键槽、定位螺孔等会造成应力集中的结构，整体应力分布均匀，

　　即使在长时间连续供料的高频往复摩擦工况下，也不会出现局部应力集中导致的开裂问题。从安装适配性来看，该轴套的外径尺寸与CA6140车床供料支架的标准安装孔完全匹配，不需要额外加工调整垫或者衬套来补偿尺寸差，安装时只需要将轴套清洁后压入安装孔，确认端面与支架安装面齐平即可完成装配，装配后不需要额外的轴向定位元件，依靠配合面的抱紧力就可以实现可靠固定。在实际切削作业中，当棒料以每分钟数米的速度从轴套内孔穿入主轴时，轴套可以有效约束棒料的径向甩动幅度，降低棒料高速旋转时的离心振动，不仅能提升棒料送进的平稳性，还能减少因为棒料振颤导致的加工表面振纹问题，间接提升车床的加工精度稳定性。对于设备维护人员来说，这种极简结构的轴套备件成本极低，磨损后更换流程简单，不需要拆解整个供料机构就可以完成更换，能够大幅缩短设备的停机维护时间，适配机械加工车间两班倒、三班倒的连续生产节奏。建模过程中对所有配合面的尺寸公差、形位公差都做了明确的定义，完全符合机械加工行业的相关标准，结构工程师可以直接调用该模型完成CA6140车床自动供料改造的整体装配，不需要再对轴套结构进行二次测绘调整，能够有效缩短设备改造的设计周期。
