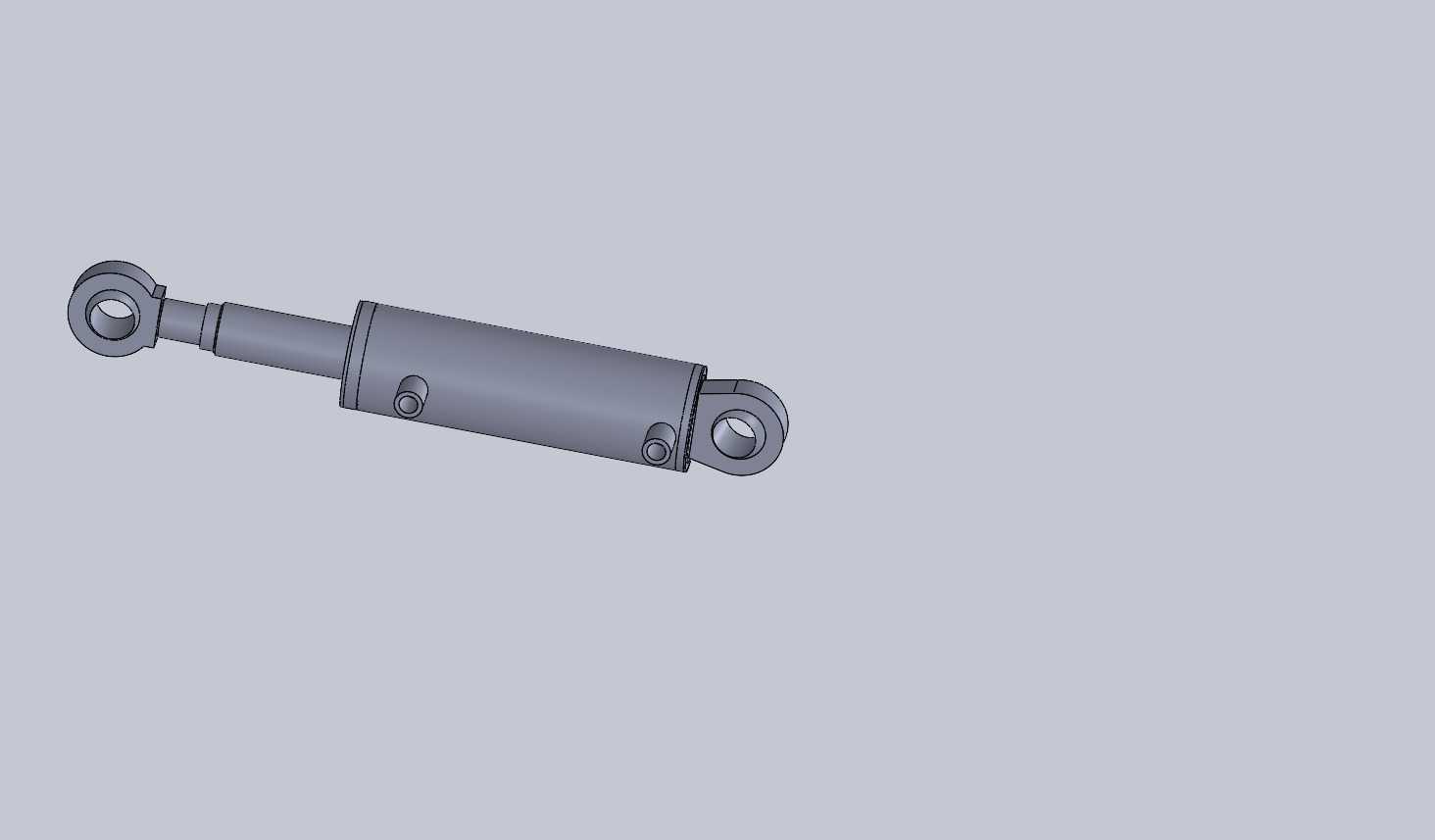

双耳环铰接式液压执行油缸结构

　　在各类需要直线往复动力输出的工业场景里，这类双耳环铰接结构的油缸是液压系统里最常见的执行终端，从机床的工装夹紧、工件进给，到工程设备的动作驱动、工装夹具的位姿调整，再到自动化产线的推料、压装工位，都能见到同结构油缸的应用。不同于法兰安装或者脚座安装的刚性固定油缸，这款采用两端耳环铰接的安装形式，能够适配安装端存在小角度摆动的工况，避免活塞杆在伸出、缩回过程中因为安装面的同轴度偏差或者负载端的小幅摆动产生侧向力，大幅降低活塞杆密封件的偏磨风险，延长油缸的整体使用寿命。从结构设计逻辑来看，这款油缸采用单杆双作用的结构形式，缸筒两端通过端盖密封，无杆腔和有杆腔分别设置油口，通过压力油的进出推动活塞杆完成伸出、缩回的双向动作，

　　相比单作用弹簧复位的油缸，双向驱动的出力更稳定，行程控制精度更易保障，能够适配需要双向施力的工况。缸体外部的油口布置在缸筒靠近两端端盖的位置，管路连接时不会和活塞杆的运动路径产生干涉，端盖上的铰接耳环内预留了轴承安装位，实际装配时可以加装自润滑关节轴承，进一步补偿安装时的角度偏差，降低铰接位置的磨损速率。从安装边界来看，两端耳环的铰接孔中心距在油缸完全缩回时为最小安装距，完全伸出时为最大安装距，选型时需要结合负载的运动行程预留足够的余量，避免活塞杆伸出到极限位置时缸体内部的活塞撞击端盖，同时也要避免缩回超程导致活塞杆导向套承受额外的轴向冲击。活塞杆表面做了硬化处理，表面粗糙度控制在适合密封件工作的区间，既能够降低密封件的摩擦阻力，

　　也能避免外部杂质刮伤密封面导致液压油泄漏。缸筒内壁采用珩磨工艺处理，保证活塞在缸筒内运动时的同轴度，减少内泄量，保障油缸的出力效率。在实际设备设计选型时，这类铰接油缸的安装位置需要预留足够的摆动空间，避免油缸在动作过程中与周边的结构件、管路产生碰撞，铰接销轴的强度需要匹配油缸的最大推拉力，预留足够的安全系数，防止负载过载时销轴断裂引发设备故障。液压管路连接时需要在油口位置加装密封件，避免高压油泄漏，同时管路走向要留出足够的弯曲半径，避免油缸摆动时管路被拉扯变形。不同于定制化的专用油缸，这类通用结构的铰接油缸可以适配绝大多数需要直线液压动力的场景，不管是机床的辅助动作驱动，还是小型工装的夹紧定位，或是非标设备的推料、顶升工位，

　　都可以通过调整缸径、杆径、行程参数来匹配实际的负载和速度需求。建模过程中对油缸的各个密封槽、安装孔位、铰接孔尺寸都做了1:1的还原，能够直接用于设备的装配干涉检查、运动仿真验证，在做整机布局时可以直接调用该模型核对安装空间，提前排查油缸动作时与周边结构的干涉风险，减少实际加工装配时的整改工作量。
