0.8mm厚钣金材质电脑机箱侧盖板结构

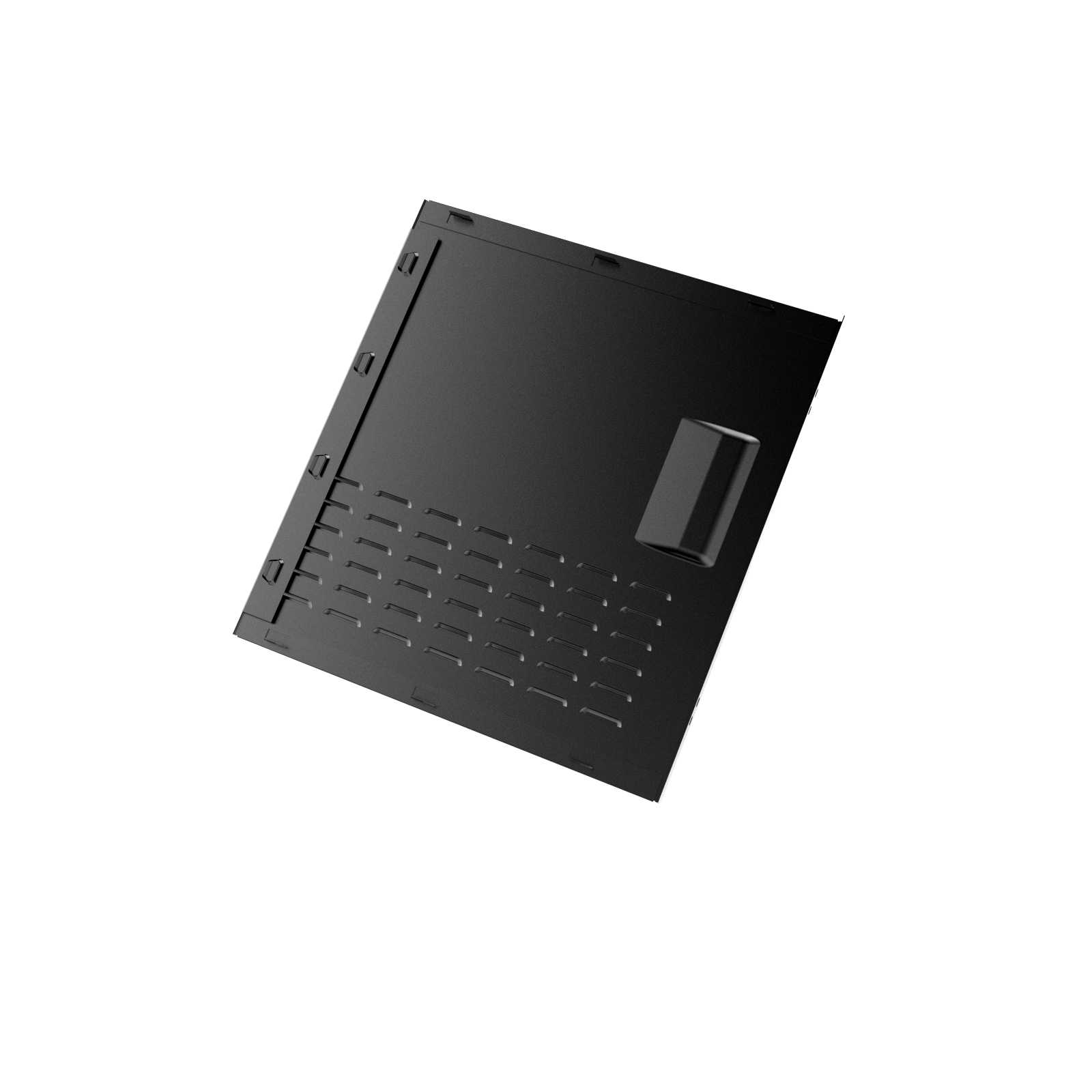

　　日常接触的台式电脑机箱侧盖，很多人只把它当成一块挡灰尘的板子，实际在结构设计里要兼顾的维度远不止遮挡防护这一项。这款0.8毫米厚度的金属板侧盖，首先要匹配标准ATX机箱的侧边安装边界，整体轮廓为矩形切角适配结构，边缘预留的折边高度刚好卡入机箱侧边的卡槽位，不需要额外打过多固定孔就能实现初步定位，安装时只需要在尾部拧上两颗手拧螺丝就能完成固定，日常拆机清灰、升级硬件的时候拆卸也很方便，不会因为螺丝过多增加维护的操作步骤。

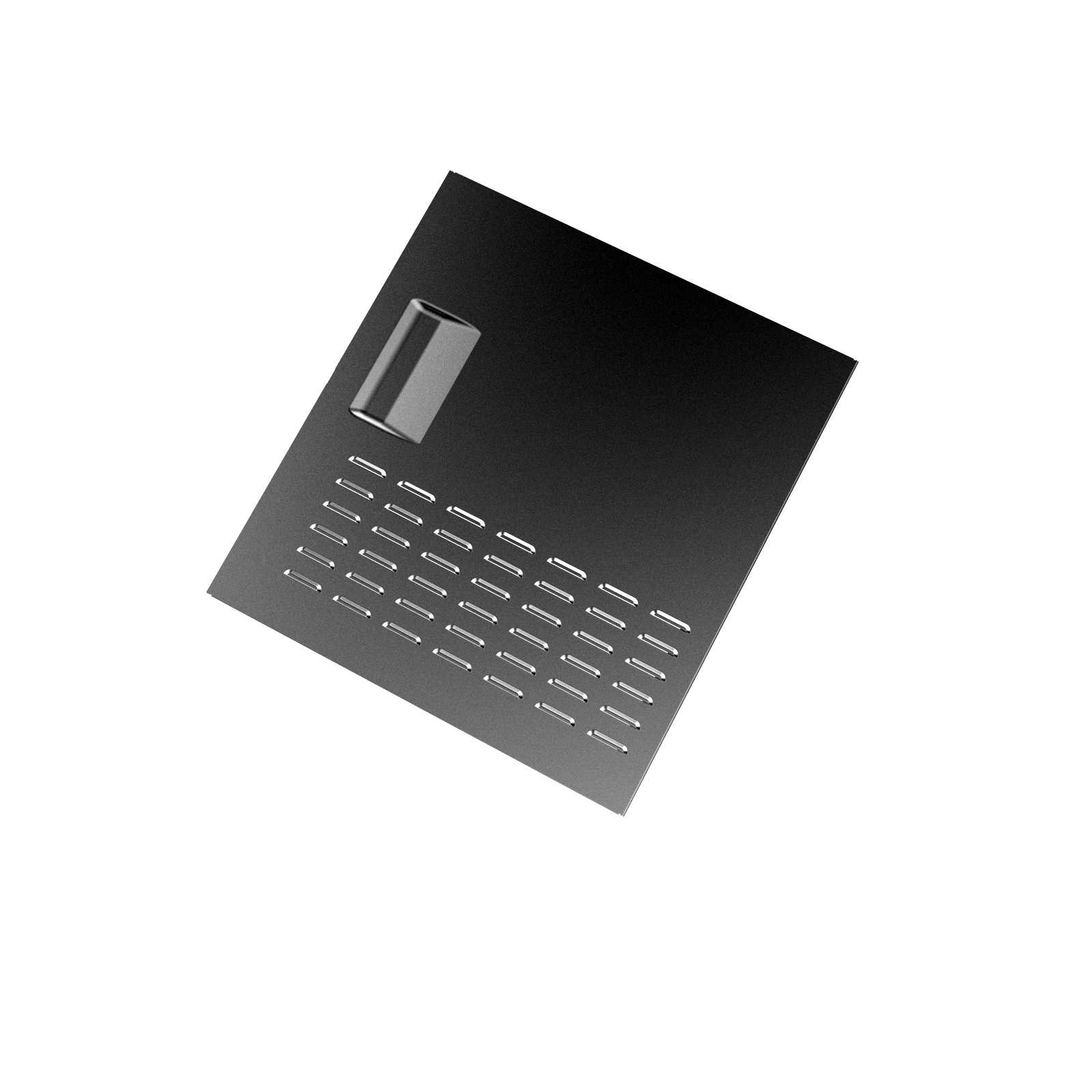

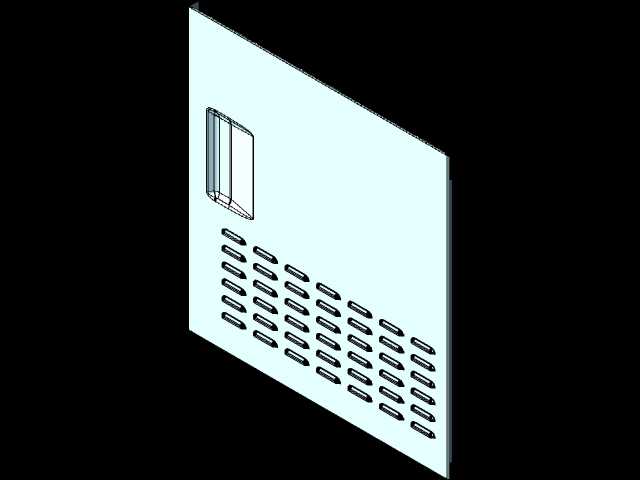

　　从结构功能来看，侧盖表面排布的多组长条型散热通风格栅，是经过通风路径核算的：格栅的开孔长度、相邻格栅的间距，都避开了机箱内部主板、显卡的安装凸起位置，不会出现盖板装上后和内部元器件顶碰的问题，同时格栅的通风方向顺着机箱内部的风道走向，前面板进风、后部风扇出风的气流可以顺着格栅缝隙带走侧板附近的积热，不会因为金属板完全密封导致机箱侧边形成热量淤积的死角。格栅的冲压翻边高度控制在1.2毫米，既保证了开孔处的钣金强度，不会因为轻微按压就出现变形，也不会因为翻边过高割伤安装维护人员的手部，所有开孔边缘都做了去毛刺处理，符合钣金加工的安全规范。

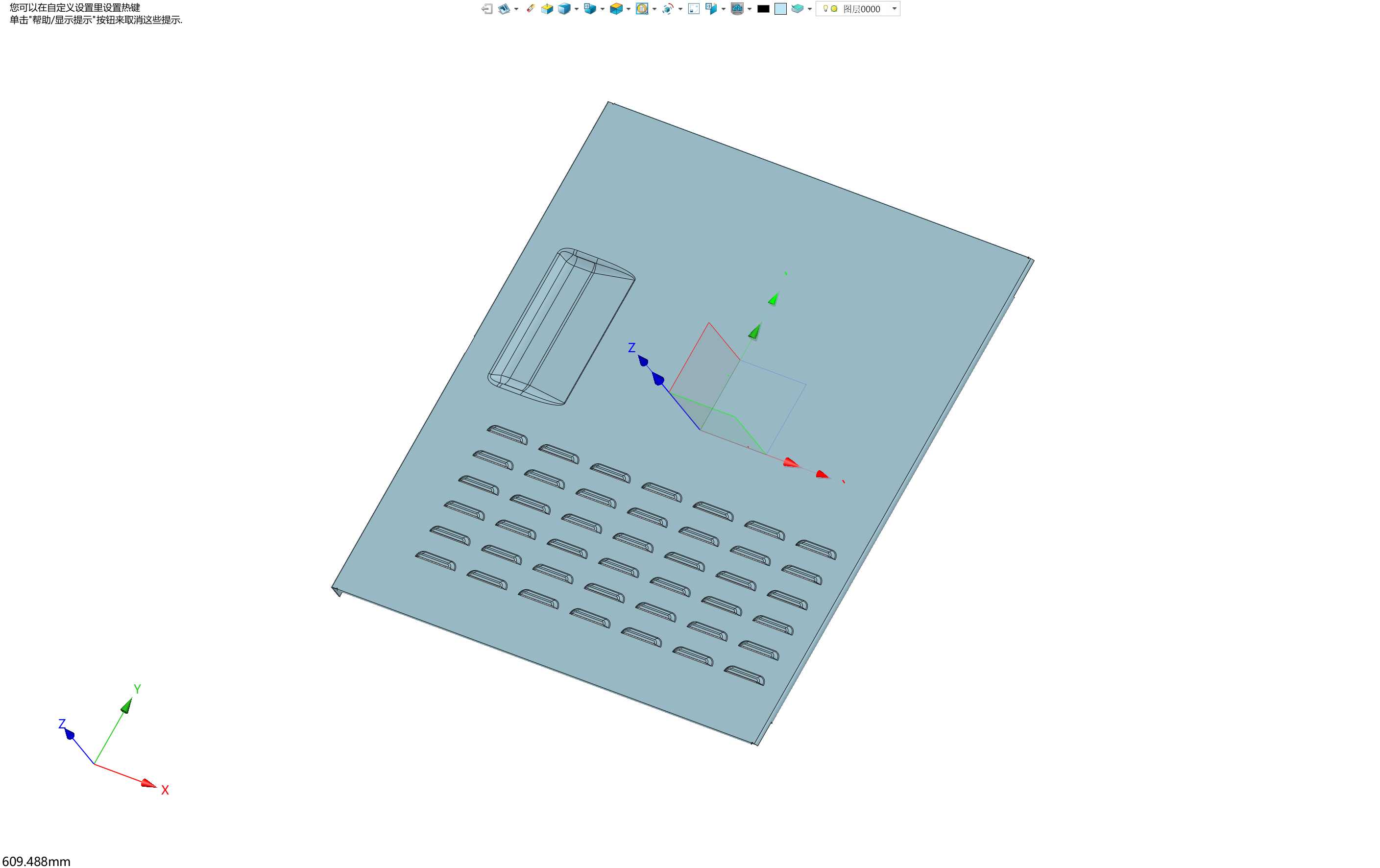

　　侧盖上预留的内凹式避让位，是对应机箱侧装风扇或者冷排的安装位置做的下沉结构，当用户选择在机箱侧边加装散热风扇的时候，这个内凹结构可以留出足够的安装空间，不会因为风扇厚度导致盖板无法正常闭合，同时内凹结构的冲压加强筋作用，也能提升整块薄板的结构刚性，0.8毫米的板材本身偏薄，如果是完全平整的平面，很容易在运输或者按压的时候出现凹陷变形，通过内凹结构、格栅冲压形成的交错加强筋，整块盖板的抗形变能力可以提升40%以上，正常搬运、日常使用过程中不会出现轻易变形的问题。

　　在实际应用场景里，这类钣金侧盖除了家用台式机箱，也可以适配同尺寸的工业工控机箱，工业场景下机箱往往放置在车间环境，金属盖板的防护能力比塑料盖板更强，能够抵挡轻微的外物碰撞，同时金属材质的电磁屏蔽效果更好，可以避免机箱内部的电磁信号向外泄露，也能阻挡外部环境的电磁干扰影响内部板卡的稳定运行。设计的时候没有做多余的异形造型，整体平整的结构也方便后续做表面处理，不管是喷塑、烤漆还是贴覆装饰膜，都能保证表面附着力均匀，不会因为结构起伏过大出现处理死角。

　　安装边界的尺寸公差控制在±0.2毫米，和机箱主体的配合间隙不超过1毫米，既不会因为间隙过大进灰，也不会因为公差过小导致安装的时候卡滞。板材选用的是常规冷轧钢板，冲压成型后不需要额外做过多的后处理就能满足使用要求，加工成本可控，适合批量生产。很多新手做钣金结构设计的时候，容易忽略薄板的加强结构设计，做出来的盖板一按就晃，实际通过合理的开孔排布、局部下沉冲压、边缘折边的配合，不需要额外增加板材厚度就能满足结构强度要求，这也是钣金结构设计里很典型的薄板加强思路，同样的设计逻辑也可以套用在其他设备的钣金外罩、检修盖板类零件上，根据不同的设备内部元器件布局调整开孔位置和避让结构，就能快速适配不同的使用需求。
