KR-S98S伺服驱动电动锁结构设计

　　这款伺服驱动电动锁的结构设计，核心围绕工业场景下的可靠锁闭需求展开，在自动化产线、设备安全防护门、仓储智能柜门、机床防护舱等需要受控启闭的场景中，这类电动锁承担着权限管控、安全联锁、位置保持的核心作用，和普通民用电控锁不同，工业场景下的锁具需要耐受设备运行的持续振动、车间内的切削液/油污侵蚀、频繁启闭的动作磨损，同时要满足失电状态下的锁止或解锁安全逻辑，避免设备误动作带来的安全隐患。

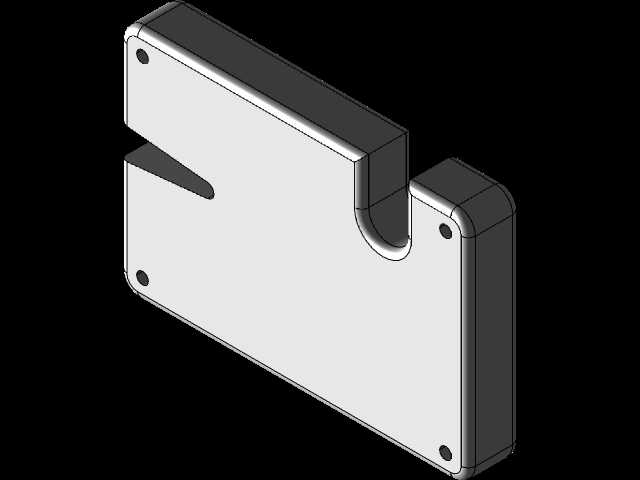

　　从结构外形来看，整体采用一体化方正壳体设计，壳体边缘做了均匀的圆角过渡处理，既避免安装过程中锐边划伤操作人员，也能减少应力集中，提升壳体的抗冲击能力。壳体上预留的四个安装孔分布在边角位置，孔位间距经过适配常见工业型材、门板安装基准的设计，安装时不需要额外做转接板加工，直接通过标准紧固件就能完成固定，安装边界预留了足够的扳手操作空间，不会出现紧固件无法拧紧的问题。锁舌部分采用斜楔式伸出结构，锁舌的斜面角度经过反复校核，既保证关门时锁舌能被顺畅压入完成自动锁止，又能在锁止状态下承受足够的侧向冲击力，不会因为外力撞击出现锁舌回缩导致的意外解锁。

　　设计思路上，这款锁摒弃了传统电磁锁的吸合式锁止结构，采用伺服驱动的机械锁止机构，相比电磁锁持续通电才能保持锁止状态的缺陷，伺服驱动结构只在启闭动作瞬间通电，锁止到位后通过机械结构保持锁闭状态，不仅大幅降低了长时间工作的功耗，也避免了电磁线圈长时间通电发热带来的寿命衰减问题，同时伺服驱动的位置反馈特性，能实时将锁舌的位置信号传递给设备控制系统，方便上位机实时获取锁具的启闭状态，实现和设备运行逻辑的安全联锁——比如机床防护舱的锁具未锁止时，主轴无法启动运行，设备运行过程中锁具收到解锁信号时，主轴会立刻进入制动状态，从硬件层面规避安全风险。

　　在功能特性层面，锁体内部的传动结构做了密封防护设计，壳体的拼接面预留了密封槽，可加装密封胶条实现IP65级别的防护能力，能够适配切削液飞溅、粉尘较多的机床加工场景，不会因为金属碎屑进入传动机构导致卡滞。锁舌的行程设计兼顾了不同门板的间隙公差，即使门板因为长期使用出现轻微的下沉变形，锁舌依然能顺利插入锁扣完成锁止，不需要频繁调整锁扣的安装位置。锁体内部的传动齿轮采用耐磨工程塑料与金属件组合的设计，既保证传动过程的低噪音，又能承受足够的锁止推力，金属受力部件做了表面防锈处理，在潮湿的车间环境下也不会出现锈蚀卡滞的问题。

　　从实际选型适配的角度来看，这款电动锁的整体厚度控制在紧凑范围内，不会在门板内侧占用过多的安装空间，对于内部布线空间紧张的小型自动化设备来说非常友好，锁体侧面预留了走线槽位置，配套的线缆可以顺着走线槽布置，避免设备运动部件剐蹭线缆导致的线路故障。锁止状态下的保持力经过标定，能够满足常规工业防护门的抗冲击要求，即使人员意外倚靠门板或者设备运行产生振动，也不会出现锁具脱开的问题。和普通的气缸驱动锁止机构相比，这款伺服驱动电动锁不需要配套气源管路，只需要接入控制电源和信号线路就能工作，对于没有集中供气的设备场景来说适配性更强，同时伺服驱动的动作速度平缓，不会出现气缸动作的撞击噪音，启闭过程的位置可控，能根据实际需求调整锁舌的伸出、缩回速度，适配不同的门板启闭节奏。

　　在结构细节处理上，锁体的边角安装孔做了沉台设计，紧固件安装后头部不会突出壳体表面，既提升了外观的整洁度，也避免突出的螺丝头勾挂车间内的管线、工作服。锁舌的表面做了硬化处理，长期频繁和锁扣摩擦也不会出现明显的磨损，保证长期使用后的锁止精度不会出现明显衰减。锁体内部设置了到位检测结构，除了伺服本身的位置反馈外，额外设置了机械微动开关作为硬接点反馈，双重位置检测机制避免信号误判，提升安全冗余度，即使伺服的位置反馈出现故障，硬接点信号依然能准确传递锁具的启闭状态，保障设备的安全联锁逻辑可靠运行。
