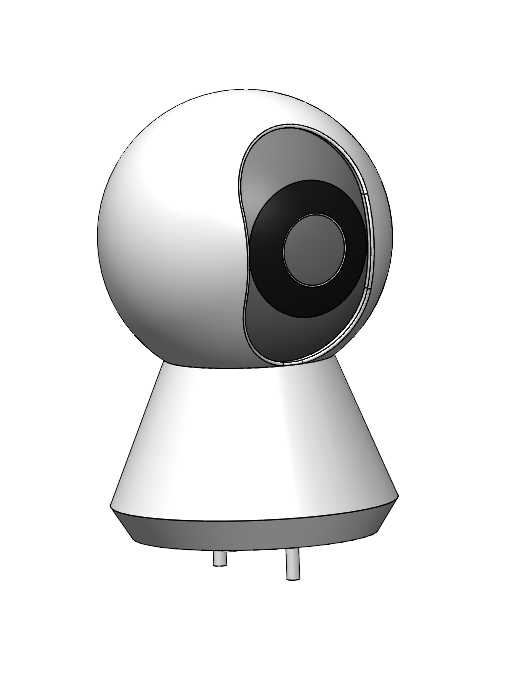

小米智能摄像机C300家用监控结构设计

　　这款家用智能云台摄像头的三维结构设计，首先围绕居家安防的核心场景展开，覆盖入户玄关、客厅公共区域、儿童房看护、老人起居监测、宠物活动追踪等多类民用使用场景，同时也可适配小型商铺前台、仓库边角、办公工位区域的轻量监控需求，无需复杂布线即可完成部署。从功能实现逻辑来看，结构设计首先服务于水平+垂直双轴旋转的云台功能，上半部分的椭球形镜头舱可实现水平方向360度无死角回转，配合垂直方向接近120度的俯仰角度调节，能够消除常规固定摄像头的视野盲区，无需额外调整安装位置即可覆盖预设监控范围。镜头区域做了内凹式结构设计，外围的黑色环形遮挡圈既可以避免环境杂光直射镜头产生眩光，影响成像质量，也能在镜头转动时形成结构防护，避免灰尘、

　　飞溅水渍直接接触镜片表面，日常清洁时也不会误刮擦镜头镀膜。底座采用上窄下宽的锥台造型，重心完全落在底座支撑面范围内，放置在桌面、置物架等平面时无需额外固定即可保持稳定，不会因为云台转动的惯性出现移位、倾倒问题；底座底部预留了两个标准安装定位柱，既可以搭配3M胶直接粘贴在平整墙面、天花板上，也可以配合膨胀螺丝完成壁挂、顶装的固定需求，安装边界覆盖平面放置、壁挂、吸顶三类常见安装方式，适配不同户型的监控点位布置需求。结构设计过程中，充分考虑了内部元器件的排布空间：椭球形舱体内部预留了镜头模组、红外补光灯板、水平旋转电机、拾音麦克风的安装位，锥台形底座内部则容纳垂直旋转驱动结构、主控电路板、Wi-Fi天线、供电接口模块，

　　上下两部分通过中空的旋转转轴连接，既可以完成供电与信号的走线，避免线材外露影响外观，也能在旋转过程中保护线材不受反复弯折的损耗，提升设备长期运行的可靠性。外壳曲面做了连续顺滑的过渡处理，没有尖锐棱角，放置在儿童活动区域也不会造成磕碰伤害；壳体拼接处采用卡扣式配合结构，装配间隙控制在0.1mm以内，既可以保证外观的整体性，也能达到日常防泼溅的密封要求，适配厨房、阳台等存在少量水汽的使用场景。镜头舱与底座的旋转配合面做了低阻尼结构设计，电机驱动旋转时运行噪音控制在30分贝以内，夜间运行不会干扰用户正常休息。底座底部预留了防滑硅胶垫的安装槽，平面放置时可以增大与接触面的摩擦力，即使受到轻微外力触碰也不会轻易滑落。从结构强度来看，

　　外壳选用常规消费电子常用的ABS工程塑料材质，壁厚均匀控制在1.8mm，既可以保证壳体的抗冲击强度，意外跌落时不会出现壳体开裂，也能控制整体产品重量，降低安装时的承重要求。整体外形尺寸控制在适合家用的紧凑范围，不会占用过多放置空间，白色哑光的外壳质感可以适配多数居家装修风格，不会显得突兀。在结构细节上，供电接口设置在底座后侧的凹槽内，线材连接后不会突出底座平面，壁挂安装时可以让底座完全贴合墙面，避免出现缝隙影响安装牢固度；拾音孔开设在镜头舱侧面的隐蔽位置，开孔方向正对监控区域，保证拾音清晰度的同时，也不会破坏外观的整体流线感。红外补光灯环绕镜头布置，结构上做了隔光处理，避免补光光线在镜头内部形成反射，导致夜间成像出现泛白、光晕问题。整个结构的拆分逻辑清晰，上下壳体、镜头舱、旋转轴、内部支撑筋都做了独立的结构设计，后续开模生产时脱模顺畅，装配工序简单，能够有效降低生产装配的成本，适合消费级电子产品的批量生产需求。
