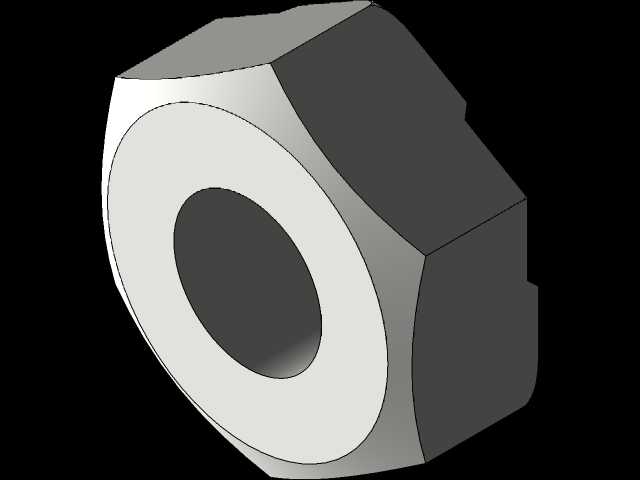

CA6140车床用M8规格六角焊接紧固件

　　在普通车床的装配与维修场景中，这类六角焊接螺母是床身附属钣金件、导轨防护罩、冷却管路固定支架等薄壁结构上常用的连接紧固件，区别于常规通孔穿装螺母，它不需要在薄壁板材上加工配套的螺纹孔，也不需要额外设置防松结构来应对车床运行过程中的持续振动，直接通过凸焊工艺将螺母本体焊接固定在薄板背面，就能形成可靠的内螺纹连接点位，解决薄壁件无法直接攻丝、攻丝后螺纹牙数不足易滑牙的实际问题。从结构设计逻辑来看，这款M8规格的焊接螺母采用六角外形，并非为了使用扳手拧动，而是在焊接定位时，六角的平面可以和工装定位槽快速贴合，避免焊接过程中螺母发生周向转动，保证螺纹孔的轴线和安装面垂直，减少后续螺栓装配时的别劲问题；螺母和板材贴合的端面预留了焊接凸点结构，

　　焊接时电流集中在凸点位置，能快速形成均匀的焊核，既保证焊接强度，又不会因为焊接热量过大导致螺纹孔变形，后续不需要额外回攻螺纹就能直接装配螺栓。从实际安装边界来看，这款螺母适配的焊接母材厚度通常在1.5mm到3mm之间的冷轧钢板，这也是CA6140车床防护罩、走线支架等部件常用的板材厚度，螺母对边宽度符合常规M8六角焊接件的通用尺寸，焊接后突出板材表面的高度控制在合理范围，不会和周边的运动部件比如溜板箱、刀架的移动路径发生干涉，螺纹部分采用标准M8粗牙螺纹，适配常规的8.8级内六角或外六角螺栓，能满足车床日常使用中防护罩固定、管线支架安装、小型附属部件连接的载荷需求，静态连接强度可以承受不低于8kN的轴向拉力，

　　完全覆盖车床这类设备上非核心承载部位的连接载荷要求。在三维建模过程中，这类零件的建模重点在于螺纹部分的简化处理和焊接凸点的准确还原，考虑到整机装配时的模型轻量化需求，螺纹部分不需要做全牙型的细节建模，采用装饰螺纹线标注即可满足装配干涉检查的需求，而焊接凸点的位置、高度尺寸必须准确还原，因为在做焊接工装设计时，需要依据凸点位置来设计电极的对位结构，避免焊接时出现虚焊、焊穿板材的问题；同时六角端面的倒角、螺纹孔的入口倒角也需要按照实际加工参数建模，入口处的120度倒角可以在螺栓装配时起到导向作用，即使焊接后螺纹孔有轻微的位置偏差，也能顺着倒角顺利拧入螺栓，降低现场装配的调整难度。在车床的日常运维场景中，这类焊接螺母的损坏率极低，

　　一旦出现焊核脱落、螺纹滑牙的情况，只需要用角磨机磨掉残留的焊疤，重新在原位置焊接同规格螺母即可完成修复，不需要对母材进行大面积的改动，维修便利性远高于在薄板上重新攻丝或者安装拉铆螺母，这也是这类焊接紧固件在机床钣金结构中被广泛应用的核心原因。建模时还需要注意螺母两个端面的平面度公差要求，和板材贴合的焊接端面平面度需要控制在0.1mm以内，否则焊接时会出现缝隙，导致焊核不均匀，影响连接强度；螺纹端的端面需要和螺纹轴线保持垂直，垂直度公差不超过0.05mm，避免螺栓装配后出现倾斜，导致螺栓受力不均出现断裂的问题。这类零件虽然属于小型标准紧固件，但在机床整体结构中承担的连接作用直接影响设备的外观完整性和管线、防护部件的固定可靠性，建模时不能因为零件尺寸小就忽略关键工艺结构的还原，否则后续生成的工程图无法直接指导生产，也会在虚拟装配时出现干涉检查误判的问题。
