CA6140车床配套剖分式轴瓦结构设计

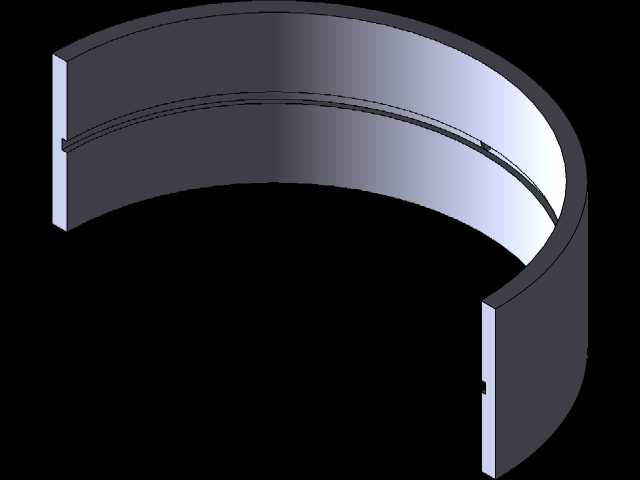

　　在普通卧式车床的主轴箱、进给箱传动体系中，滑动轴承轴瓦是承担径向载荷、保障回转精度的核心支撑元件，本次呈现的剖分式轴瓦结构，正是适配CA6140系列车床主轴支撑点位的配套零件。从实际加工场景来看，CA6140作为通用型卧式车床，日常承担轴类、盘类零件的车削加工，切削过程中主轴承受的径向力会随背吃刀量、进给量的变化产生波动，轴瓦需要在持续的滑动摩擦工况下保持稳定的油膜支撑间隙，避免主轴回转精度下降导致加工件出现圆度超差、表面振纹等问题。这款轴瓦采用对开剖分结构，拆分面设置有定位止口，安装时可以通过上下瓦的合装精准定位，不需要额外加工复杂的整圆安装孔，适配车床箱体上已有的剖分式轴承座安装位，检修更换时无需拆卸整根主轴，

　　只需要拆开轴承座端盖即可完成轴瓦的替换，大幅降低设备日常维护的停机时长。设计过程中优先考虑了轴瓦的载荷分布特性，瓦体内壁预留了均匀的油槽走线空间，油槽沿轴向非贯通布置，避免润滑油从轴瓦两端过量泄漏，保证工作状态下摩擦面能形成持续的压力油膜，降低干摩擦风险。轴瓦的壁厚经过反复校核，在保证自身结构刚度的前提下控制在合理范围，既不会因为壁厚过薄导致受载后变形，也不会因为壁厚过大挤占箱体内部的安装空间，外径尺寸与轴承座的安装孔采用过渡配合，内径与主轴轴颈保持规定的滑动配合间隙，安装时可以通过轴承座端盖的调整垫片微调配合间隙，补偿长期运行后的磨损量。从外形边界来看，轴瓦的轴向长度匹配对应支撑位的主轴轴颈长度，

　　两端的倒角处理避开了箱体上的密封件安装槽，不会在装配时与密封圈、挡圈等周边零件产生干涉，剖分面的定位凸台高度经过精确计算，合装后不会出现径向错位，保证内孔的圆柱度误差控制在允许范围内。实际应用中，这类轴瓦多用于车床主轴的前支撑点位，该位置距离切削受力点最近，承受的切削载荷最大，对轴瓦的耐磨性能、贴合精度要求最高，设计时在瓦背与轴承座的贴合面做了粗糙度控制，保证装配后接触面积达到规定要求，避免受载后出现应力集中导致瓦体局部变形。油孔的位置设置在轴瓦的非承载区，润滑油进入后可以随主轴的转动均匀涂布到整个摩擦面，不会因为油孔开在承载区破坏油膜的连续性。不同于整体式轴套，剖分式结构的轴瓦在磨损后可以通过调整剖分面处的垫片厚度来恢复配合间隙，

　　不需要直接更换整个零件，能有效降低设备的运维成本，这也是普通卧式车床这类通用加工设备多采用剖分式滑动轴承结构的核心原因。建模过程中对轴瓦的所有配合面都做了公差匹配，包括瓦背的圆柱度、内孔的表面粗糙度要求、剖分面的平面度都在模型特征里做了对应标注，方便后续出工程图时直接调用相关公差要求，也能为后续的有限元载荷校核提供精准的几何模型基础，校核时可以直接在模型上加载切削工况下的径向力、热变形量，验证轴瓦在不同转速、不同切削参数下的变形量是否在精度允许范围内。
