CA6140车床专用多孔位安装承载基座结构

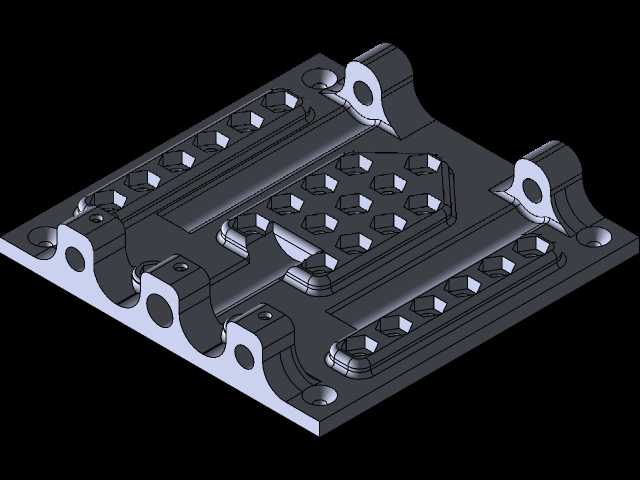

　　在普通卧式车床的进给箱与溜板箱衔接传动区域，这类多孔位承载基座是承担传动组件定位、走线排布与辅助支撑的核心构件，日常加工中长轴类零件的车削作业时，基座需要持续承受进给传动带来的交变载荷，同时还要为润滑油路、行程开关走线预留排布空间，避免切削液、铁屑侵入传动配合面造成部件磨损。从实际装配场景来看，该基座安装在床身靠近进给箱的侧装基准面上，三个带沉孔的耳式安装位对应床身预先加工的M12螺纹孔位，安装时需要先将结合面刮研至每平方厘米不少于12个接触点，再用扭矩扳手按对角顺序分三次拧紧固定螺栓，最终保证基座上平面与床身导轨的平行度误差控制在0.02mm以内，避免后续安装的传动组件出现别卡、传动阻力过大的问题。

　　设计这类基座时，首先要匹配CA6140车床原有安装边界，基座整体长宽尺寸控制在220mm×160mm范围内，最厚处壁厚18mm，最薄的加强筋位置厚度6mm，既保证整体刚性满足承载要求，又尽可能控制构件重量，减少床身侧装面的附加载荷。基座表面排布的多组沉头安装孔，分别对应进给传动的导向轴座、行程触发挡块、线缆固定卡扣的安装需求，其中中间区域的蜂窝状减重槽并非随意开设，每一个六边形槽的位置都经过受力仿真验证，避开了螺栓安装的应力集中区域，同时槽深控制在8mm，既去除了多余的铸件材料，又不会削弱基座的抗弯抗扭强度，铸件毛坯采用HT200灰铸铁材质，时效处理后再进行机加工，能有效吸收车床运行时的传动振动，降低进给过程中的共振异响。

　　基座侧边的三个半圆避让槽，是为了匹配床身表面伸出的润滑油管接头，安装时不需要改动原有油路布局，直接将基座卡入对应位置即可完成初定位，能大幅减少现场装配的调整时间。基座上的长条形通槽一方面是为传动杆的往复运动预留行程空间，另一方面也能让落入基座表面的铁屑、切削液顺着槽道滑落，不会堆积在安装平面上造成组件安装精度偏差。实际使用中，这类基座的失效形式大多是安装孔位因长期交变载荷出现滑牙、或者基座平面因受力不均出现翘曲，因此设计时在每个安装孔位周边都做了2mm的凸台加厚处理，机加工时凸台平面单独做精铣处理，保证螺栓拧紧时的接触面贴合度，减少螺栓松动的概率。

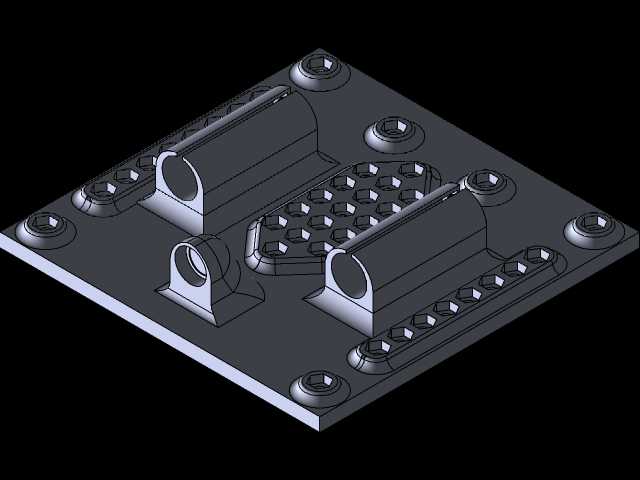

　　从建模逻辑来看，绘制该构件时首先要提取CA6140床身对应安装面的三维点云数据，确定三个耳式安装位的中心距公差控制在±0.01mm，再依次绘制基座的主体轮廓，先做整体的拉伸凸台，再切除减重槽、安装孔、避让槽等特征，所有的孔位边缘都做了C0.5的倒角处理，避免机加工后出现锐边割伤装配人员，同时也能减少应力集中导致的铸件开裂风险。针对基座与传动组件配合的上平面，建模时单独设置了0.1mm的加工余量标注，提醒工艺人员该面需要在毛坯时效后做精磨处理，保证表面粗糙度达到Ra1.6，满足导向轴座的安装精度要求。不同于通用的安装垫板，该基座的所有特征都完全匹配CA6140车床的原有结构，不需要额外做改装适配，替换磨损的旧基座时，只需要拆下原有固定螺栓，清理床身结合面的杂物，将新基座对准孔位安装即可，整个更换过程不超过20分钟，能大幅减少设备停机维护的时间。在日常设备保养中，只需要定期清理基座槽道内堆积的铁屑，检查固定螺栓的扭矩是否符合要求，就能保证该构件长期稳定运行，不需要做额外的维护操作。
