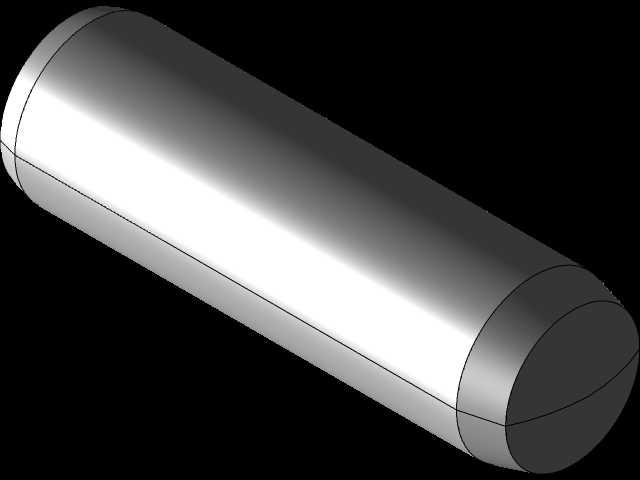

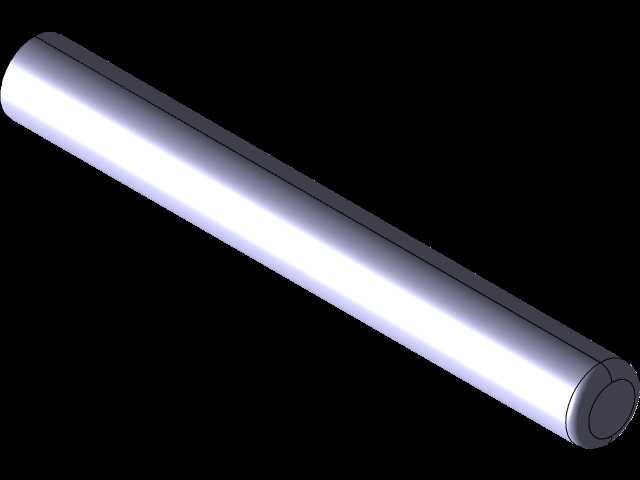

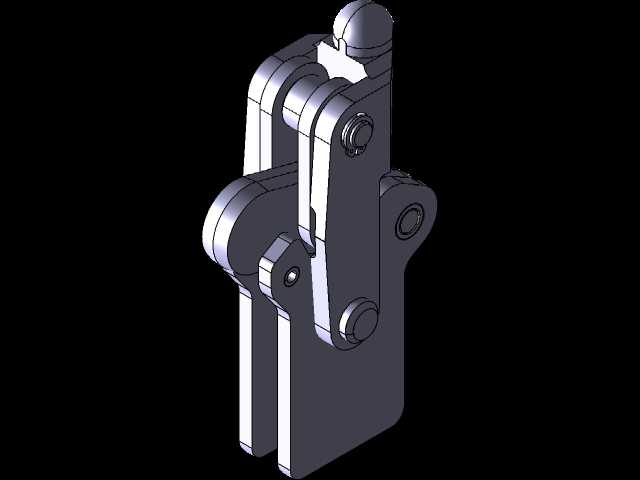

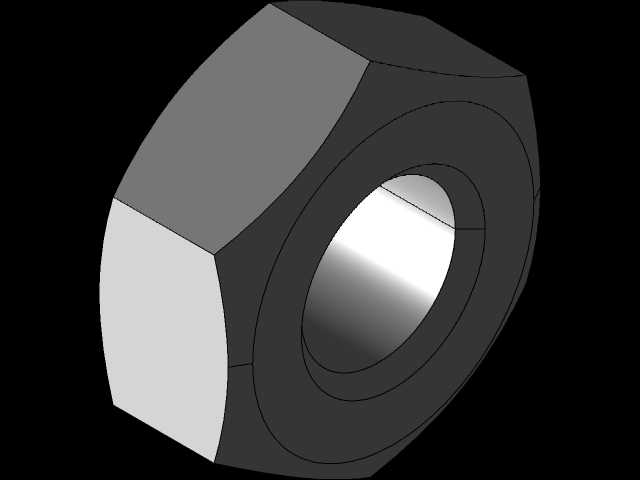

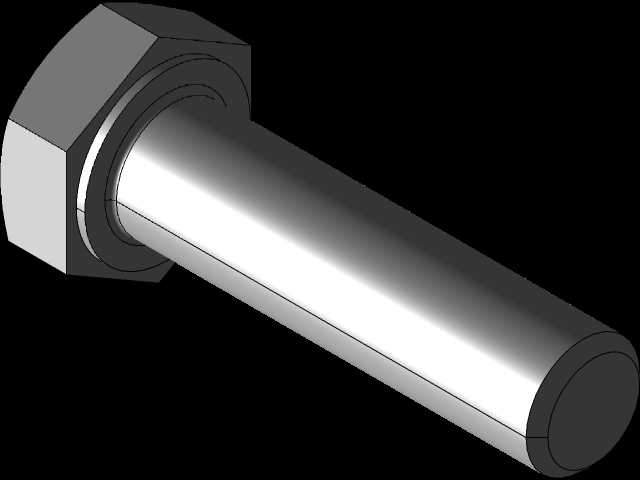

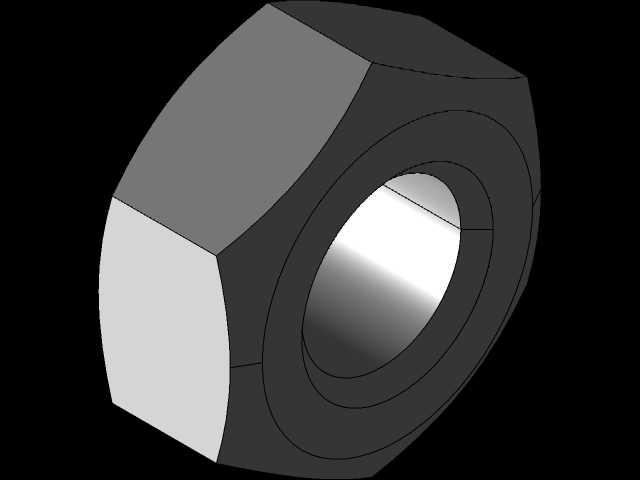

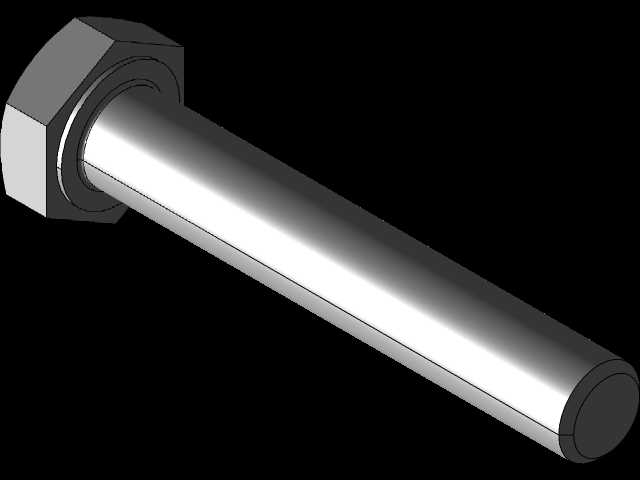

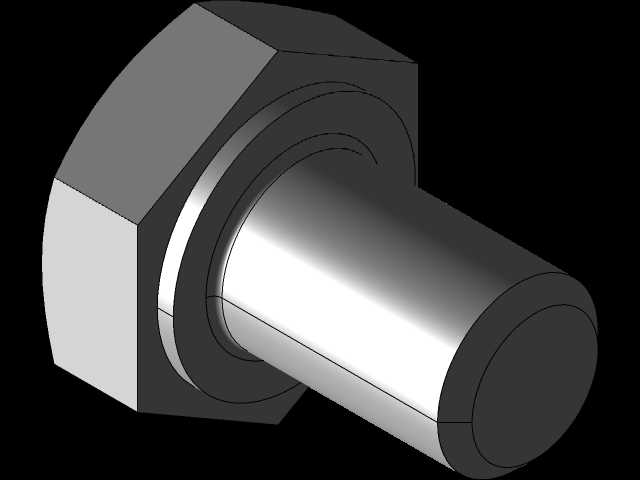

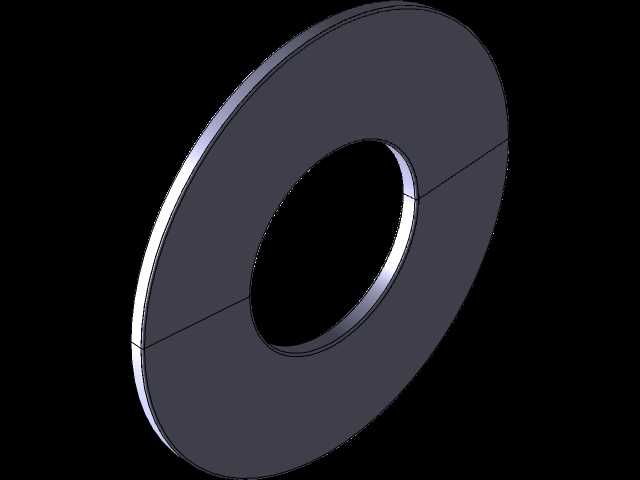

在普通卧式车床的进给传动与工件装夹辅助结构中,这类圆柱类轴销零件的应用覆盖了多个核心工位,从溜板箱的传动定位到卡盘附属的锁紧结构,都能看到同构型零件的身影。做这类零件的三维建模时,首先要考虑的是车床运行过程中的受力特性,CA6140作为通用型卧式车床,日常加工中会承受断续切削带来的径向冲击,同时轴类配合位置长期处于滑动摩擦状态,因此零件的外形设计首先保证了圆柱面的全段同轴度要求,两端做了小尺寸的倒角处理,既方便装配时顺利穿入对应安装孔,也能避免装配过程中锐边刮伤配合孔的内壁,破坏原有配合精度。从安装边界来看,这类零件的外径公差需要严格匹配对应安装孔的H7/g6间隙配合要求,长度方向的尺寸要保证装配后两端不会突出安装面过多,
避免和周边运动部件发生干涉,建模时特意保留了两端的中心孔结构,这是实际机加工过程中必不可少的工艺结构,不管是采用一夹一顶还是双顶尖装夹加工外圆,中心孔都是定位基准,后续如果零件需要修复二次加工,也能依托原有中心孔快速找正,减少二次装夹的误差。实际应用场景里,这类零件除了起到定位销的作用,部分同尺寸规格的零件还会作为小载荷的传动轴使用,传递溜板箱内小齿轮的扭矩,因此建模时外圆面的表面粗糙度要求也做了对应考量,配合段的表面粗糙度要达到Ra1.6以下,非配合段可以放宽到Ra3.2,既满足使用要求,也不会过度增加加工成本。设计思路上没有做多余的异形结构,因为车床内部的安装空间紧凑,规则的圆柱结构在装配时不需要调整周向角度,
穿入后加装轴向定位的卡簧或者锁紧螺钉即可完成固定,后期维护拆卸也十分方便,只需要用铜棒从一端敲击就能顺利取出,不需要额外设计拆卸工装。很多新手建模时容易忽略这类轴类零件的圆角过渡,实际上在轴肩位置如果是直角锐边,长期受交变载荷作用很容易产生应力集中,导致零件断裂,因此在直径变化的位置都做了微小的圆角过渡,圆角半径控制在0.5到1毫米之间,既不会影响装配时的端面贴合,也能有效降低应力集中系数,提升零件的疲劳寿命。从实际使用的反馈来看,这类零件的失效形式大多是长期磨损导致外径尺寸超差,或者受冲击载荷出现弯曲变形,因此建模时的尺寸基准完全和实际加工的工艺基准重合,外圆的尺寸链从中心孔基准出发,保证各段圆柱的径向圆跳动公差控制在0.
02毫米以内,装配到机床上之后不会出现卡滞、传动不畅的问题。另外在做三维结构校验的时候,要模拟零件在最大行程位置的周边间隙,保证零件安装后和周边的齿轮、手柄、护罩等部件至少保留2毫米以上的安全间隙,避免车床高速运转时零件和周边构件发生碰撞,引发设备故障。这类零件看似结构简单,却是车床正常运转不可或缺的基础零件,很多设备故障的根源恰恰是这类小零件的加工精度不达标或者安装不到位,因此建模过程中每一处细节的处理,都要对应实际加工、装配、使用、维护全流程的需求,不能只追求外形相似就忽略工艺细节和实际工况的要求。
- 全部评论(0)
- 模板大小: 3.18 MB
- 售价:5金币
- 下载次数: 3
- 系统要求: CATIA
- 软件分类: 机床
