CA6140车床用杠杆式传动连接臂结构

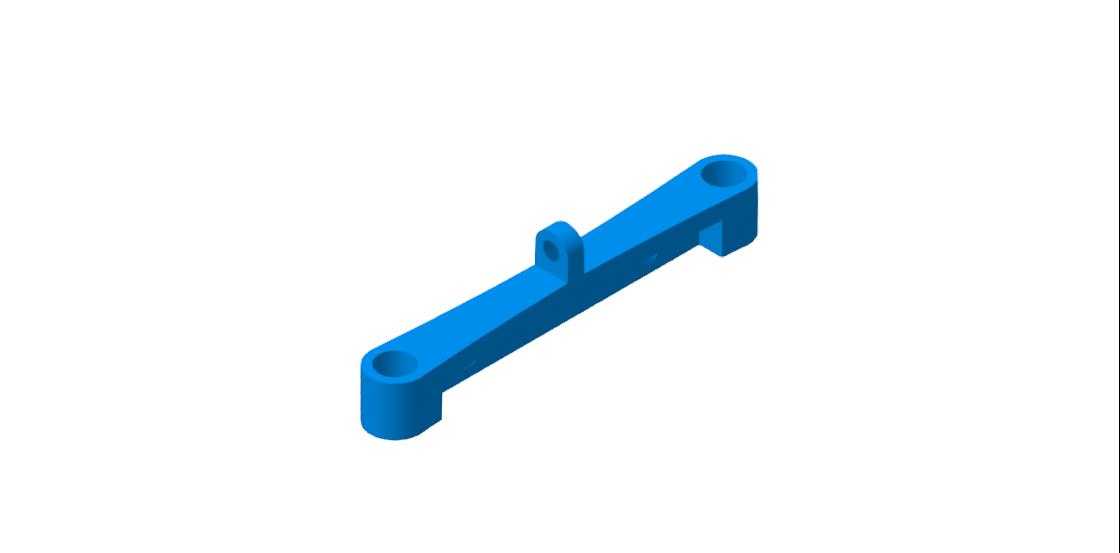

　　在普通卧式车床的进给传动系统里，这类长条形杠杆连接构件是承担动力换向、行程传递的核心小件，常布置在溜板箱与进给箱的传动链路之间，把操纵机构的摆动力矩精准传递到对应的滑移齿轮拨叉位置，完成进给量切换、正反向走刀切换的动作执行。从结构形态来看，构件整体采用变截面长杆设计，杆身沿长度方向做了等强度的截面收窄处理，两端分别设置同轴度要求较高的铰接孔位，其中一端孔位用于和固定在箱体上的支撑销轴配合，作为整个杠杆摆动的旋转支点，孔内预留了润滑脂储留的环槽间隙，避免长期摆动出现铰接面干磨卡滞；另一端的孔位则和传动拉杆做铰接连接，承接来自操纵手柄的输入力。杆身中部凸起的带孔凸台，是和拨叉组件做刚性连接的安装位，凸台的孔轴线与两端铰接孔的轴线保持严格的空间平行度，否则会在摆动过程中出现别劲、卡滞，直接导致操纵手感沉重，甚至出现跳档、脱档的故障。

　　设计这类构件的时候，首先要核算整个杠杆的传动比，根据操纵手柄的扳动行程、拨叉需要的滑移行程，反推两个力臂的长度比值，确保操纵力在操作人员舒适的施力区间内，不会出现扳动手柄过于费力或者行程过长的问题。杆身的截面设计要兼顾刚性与轻量化，不能为了追求强度把杆身做的过于厚重，否则会增加整个操纵机构的运动惯量，扳动手柄时的滞后感会非常明显；也不能为了减重过度削减截面尺寸，否则在频繁扳动的交变载荷下，杆身会出现弯曲变形，导致传动行程出现偏差，档位挂接不到位。两端铰接孔的中心距尺寸公差需要严格控制在IT7级精度范围内，中心距偏差过大会直接导致传动比失真，要么手柄扳到位了拨叉没推到正确啮合位置，要么拨叉已经到位了手柄还没到锁定位置，长期使用会加剧滑移齿轮的端面磨损。

　　安装边界上，构件摆动平面需要和箱体内部的安装基准面保持平行，铰接销轴装入支撑孔后，要保证杠杆在全行程摆动范围内没有和周边的轴类零件、箱体加强筋产生运动干涉，所以建模阶段需要做全行程的运动干涉检查，模拟杠杆从一个极限位置摆动到另一个极限位置的整个过程，核对每个位置的安全间隙，尤其是中部凸台连接拨叉后，拨叉随杠杆摆动的轨迹也要纳入干涉检查范围，避免实际装配后出现运动碰擦。铰接孔的端面要做倒角处理，一方面是装配时方便销轴导入，另一方面也能去除机加工产生的锐边毛刺，避免装配时刮伤销轴表面的镀层。杆身的非配合面做了均匀的圆角过渡，没有尖锐的直角结构，既可以降低热处理时的应力集中风险，也能避免装配调试过程中锐边划伤操作人员。

　　从实际工况的受力角度分析，这类杠杆构件承受的是间歇性的交变载荷，只有在扳动操纵手柄的瞬间会承受较大的传动力，正常走刀运行过程中构件基本处于受力锁定状态，所以材料选型上多采用45号钢经调质处理，表面硬度控制在HB220-250区间，既保证足够的强度和韧性，也具备较好的切削加工性能。铰接孔的内表面需要做表面淬火处理，硬度达到HRC40以上，提升铰接面的耐磨性能，延长构件的整体使用寿命，避免长期摆动导致孔位磨损失圆，出现传动间隙过大、操纵虚位的问题。建模过程中，需要重点关注各个孔位的位置度公差标注，中部凸台的连接孔要和两端铰接孔的中心连线保持准确的位置关系，确保装配后拨叉的受力方向和滑移齿轮的滑动方向一致，不会出现侧向分力导致拨叉弯曲、齿轮滑移卡滞。另外，杆身的拔模斜度、铸造圆角也要符合常规的金属加工工艺要求，若采用铸造毛坯生产，壁厚要保持均匀，避免出现壁厚突变导致的铸造缩孔、裂纹缺陷；若采用圆钢铣削加工，则要合理规划加工工序，先加工两端的工艺基准孔，再以孔为定位基准加工中部凸台和其他型面，保证各个形位公差符合设计要求。
