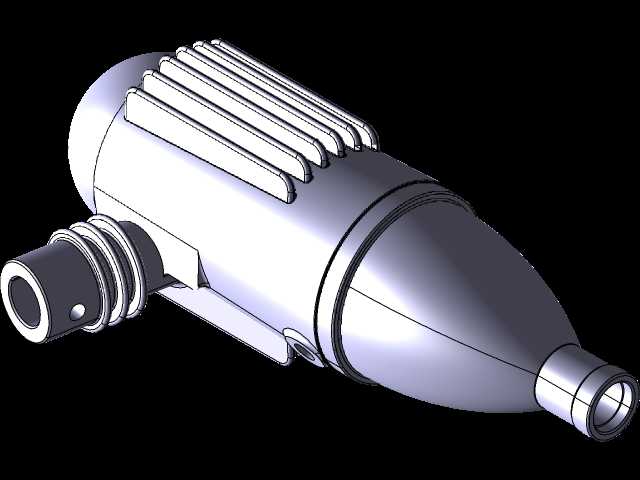

精密气动打磨主轴结构三维设计

　　这款气动打磨主轴的结构设计，核心围绕精密磨削作业的工况需求展开，在手持类工业磨削工具的适配场景中，这类部件的稳定性直接决定了加工面的最终成型质量。从实际应用场景来看，这类主轴常配套于小型手持气动打磨设备，覆盖五金件去毛刺、铸件飞边打磨、模具型腔精细修磨、金属焊缝余高磨削等多个作业场景，在机加工后处理、五金制造、模具维修等工位的使用频次极高。不同于电动打磨主轴的传动结构，气动驱动的主轴需要兼顾进气密封、叶轮传动、输出端同轴度等多重设计要点，这款模型在结构排布上做了针对性的优化。从功能特性来看，主体外壳的散热筋结构沿轴向均匀排布，在主轴高速运转时，能够通过外壳与空气的接触面积提升散热效率，避免长时间高负载作业下内部密封件、

　　轴承组件因温升过快出现老化失效，同时筋条的凸起结构也能提升外壳的结构刚性，在意外磕碰时减少外壳变形对内部传动件的影响。输出端的锥型过渡结构，一方面能够缩小前端作业端的外径尺寸，在狭窄型腔、内角位置打磨时提供更好的操作视野，避免外壳遮挡加工视线，另一方面锥型结构的强度分布更均匀，在承受侧向磨削力时能够减少应力集中点，降低输出端断裂的风险。进气端的接口结构做了阶梯式密封槽设计，配套气管接入后能够通过多层密封面减少压缩空气泄漏，保证气动叶轮的驱动气压稳定，避免气压损耗导致的输出扭矩不足。设计思路上，这款主轴优先保证输出端的径向跳动控制，前后轴承的安装位采用了同轴度公差匹配的设计，轴承座与外壳的配合面选择过盈配合的公差带，

　　减少高速运转时的轴承窜动，保证打磨头在高速旋转时的跳动量控制在精密磨削允许的范围内，避免加工面出现振纹。从安装边界来看，主体外壳的最大外径适配常规手持打磨工具的握持腔体尺寸，进气端的接口规格匹配通用气动气管的快插接头标准，输出端的夹头结构适配常规柄径的打磨磨头、砂轮头、抛光轮等耗材，不需要额外做转接结构就能直接替换现有同规格设备的主轴部件。在实际选型适配时，需要注意这款主轴的额定工作气压匹配常规工厂压缩空气管网的压力区间，安装时要保证前后轴承的预紧力处于合理范围，预紧力过大会导致轴承运转阻力升高、温升加快，预紧力不足则会导致输出端跳动量超标，影响加工精度。外壳的散热筋深度经过测算，既保证了足够的散热面积，

　　也不会因为筋条过深导致外壳壁厚不足，在承受常规作业的握持压力、轻微磕碰时不会出现变形。内部的气道设计沿叶轮切线方向排布，能够让压缩空气以最优角度冲击叶轮叶片，提升气动驱动的效率，减少压缩空气的无用损耗，同等气压下能够输出更稳定的扭矩，在应对大余量磨削作业时不容易出现卡停的情况。输出端的防尘结构做了多层迷宫密封设计，磨削产生的金属碎屑、粉尘不容易进入轴承腔体内部，能够延长轴承的维护周期，减少设备停机维护的时间成本。
