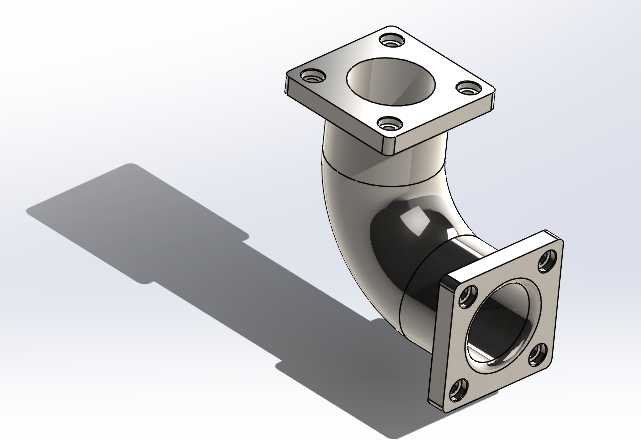

90度弯接方形法兰连接管件结构

　　在流体输送管路系统的布设场景里，经常会遇到管路需要直角转向同时要保证连接密封性、安装便捷性的需求，这类带法兰的90度弯管就是针对这类场景设计的核心连接件，区别于普通焊接弯头，法兰连接的形式不需要现场做焊接作业，在设备预装、管路检修、模块化管路搭建的场景里优势十分明显，尤其是在机床冷却管路、小型液压站油路、压缩空气分支管路这类对安装效率、后期维护便捷度有要求的布设场景中，这类管件的使用频率非常高。

　　从结构设计逻辑来看，这款弯管采用两端方形法兰的连接形式，法兰端面上均匀布置4个安装通孔，孔位采用对称式分布，安装时不需要刻意区分法兰的周向朝向，只要对齐配对法兰的安装孔位即可完成锁紧，能有效降低现场安装的对位难度，减少安装耗时。弯管的流道部分采用圆弧过渡的90度弯折结构，弯折处的曲率半径经过优化，既不会因为曲率过小造成流道通径骤减引发流体阻力激增，也不会因为曲率过大导致整体安装占用空间超出常规管路布设的边界，流体经过弯折段时可以顺着圆弧壁面平缓转向，能大幅降低直角硬弯折带来的紊流、压损问题，不管是输送液态冷却介质、润滑油脂还是低压压缩空气，都能保证管路输送的稳定性，减少介质在弯折处的淤积、冲蚀问题。

　　从安装边界的尺寸适配角度来说，这款管件的方形法兰轮廓尺寸、安装孔中心距都是按照常规小通径管路的连接标准做的匹配设计，法兰端面加工有密封面，安装时只需要在配对法兰之间加装对应规格的密封垫片，再通过螺栓穿过四个安装孔锁紧，就能达到可靠的密封效果，不需要额外做焊接、套丝等工序。弯管的主体壁厚经过受力校核，在常规低压管路的工作压力下，管壁可以承受介质带来的内压载荷，同时法兰部分的厚度也满足螺栓锁紧时的压紧力要求，不会因为锁紧力过大出现法兰变形、密封失效的问题。

　　在实际设备配套场景中，这类弯管常被用在机床的冷却系统管路布设中，连接冷却泵输出端和主轴冷却管路的转向段，因为机床内部的安装空间十分紧凑，管路走向需要根据设备内部的钣金、电气元件布局做转向调整，法兰连接的形式可以在设备预装时先把管件和相邻管路段预组装成模块，整体装入设备内部，后期如果需要清理管路、更换密封件，只需要拆开对应法兰的螺栓就能完成操作，不需要切割整段管路。除此之外，在小型自动化设备的气动管路、小型液压工作站的油路布设中，这类法兰弯管也十分适用，方形法兰相比圆形法兰在小通径连接场景下，安装时的扳手操作空间更小，更适合设备内部狭窄空间的装配作业，四个螺栓的锁紧力分布均匀，密封面的压紧力一致性更好，长期使用过程中不容易出现局部渗漏的问题。

　　建模过程中，流道内壁和外壁的弯折段都做了等曲率的平滑过渡处理，没有出现壁厚突变的结构，避免了应力集中的问题，不管是用于3D打印制作样件做流道测试，还是用于后续的机加工生产，结构本身都具备良好的工艺性，法兰上的安装孔做了倒角处理，安装螺栓时可以顺利导入孔位，不会因为孔口的毛刺、锐边影响螺栓的穿装，法兰密封面的平面度也满足密封要求，锁紧后密封垫片可以被均匀压紧，不会出现局部间隙导致的渗漏问题。
