CA6140车床进给箱箱体结构设计

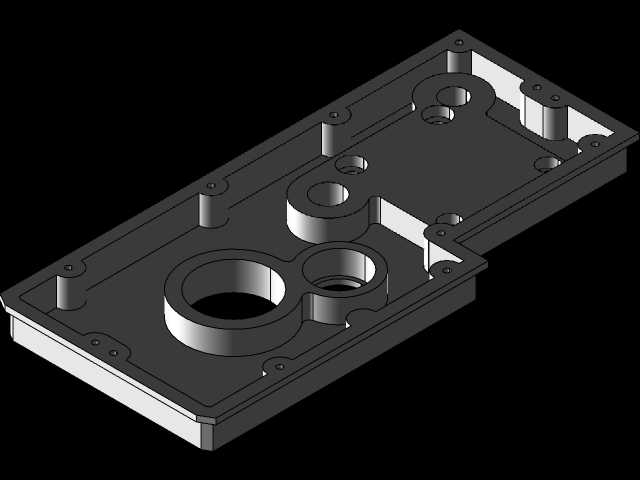

　　在普通车床的传动链布局中，进给箱作为连接主轴箱与溜板箱的核心传动载体，其箱体的结构精度直接决定了进给传动的啮合稳定性与进给量调节的可靠性，本次呈现的正是CA6140车床进给箱的箱体零件。从实际加工装配场景来看，该箱体属于车床床身侧部安装的固定式壳体零件，承担着容纳进给变速齿轮组、支撑各传动轴、储存润滑介质、隔绝外部切屑与切削液侵入的多重作用，是进给变速机构能够长期稳定运行的基础载体。

　　从结构设计思路出发，该箱体采用了一体化铸铁铸造成型的基体方案，整体轮廓为非规则矩形的带延伸边结构，延伸段主要用于匹配床身侧部的安装贴合面，保证箱体安装后与床身导轨的平行度公差控制在合理范围内。箱体上分布的多组阶梯同轴孔系，是设计过程中需要重点管控的核心尺寸，不同直径的轴承孔分别对应进给箱内的固定轴、滑移齿轮轴以及操纵机构的安装轴，孔系之间的中心距公差严格匹配对应齿轮副的啮合中心距要求，避免出现齿轮啮合侧隙过大或卡滞的问题。箱体顶面与侧面的凸台结构，一方面是为了提升轴承安装位置的局部刚性，减少传动轴运转过程中的箱体变形，另一方面也为轴承端盖、油标、油塞等附属零件提供了安装基准面，每个凸台上的螺纹孔位置都经过装配干涉校验，保证端盖安装后不会与内部运转的齿轮发生碰撞。

　　从安装边界维度考量，该箱体底部的安装边设置了多组沉头安装孔，孔位分布完全匹配CA6140车床床身侧部的预装螺纹孔位置，安装时通过内六角螺栓将箱体紧密贴合在床身的加工基准面上，结合面处需要加装密封纸垫防止润滑油渗漏。箱体内部的型腔深度经过精确核算，既能够完整容纳所有滑移齿轮的最大行程位置，保证齿轮在不同进给量档位切换时不会与箱体内壁发生剐蹭，又尽可能压缩了不必要的内部空间，减少润滑油的加注量同时提升箱体的整体结构刚性。箱体侧壁预留的多个通孔，分别对应进给操纵杆的伸出位置、动力输入轴的接入位置以及进给输出轴的引出位置，每个通孔处都设计有密封槽，用于安装油封或毡圈，避免润滑油泄漏同时阻挡外部粉尘进入箱体内部。

　　在实际加工工艺层面，该箱体的加工遵循先面后孔的工艺原则，首先铣削完成箱体与床身贴合的安装基准面，再以该基准面为定位基准加工其余各平面与凸台端面，最后在镗床上完成所有轴承孔系的精加工，保证各孔的圆柱度、同轴度以及孔与端面的垂直度公差符合设计要求。箱体上的多个小型螺纹孔、定位销孔均采用钻模配做的方式加工，保证装配时的互换性。从使用场景来看，该箱体在车床运行过程中需要承受齿轮传动带来的交变载荷，因此铸造后需要经过时效处理消除内应力，避免长期使用过程中出现箱体变形导致孔系位置偏移，进而引发传动噪音大、齿轮磨损快、进给量不准等故障。此外，箱体底部设计有倾斜的回油槽，能够将齿轮飞溅到箱体内壁的润滑油汇集到油池位置，保证润滑系统的循环顺畅，避免出现局部积油或润滑不足的问题。
