工业气瓶垂直承载支撑固定支架结构

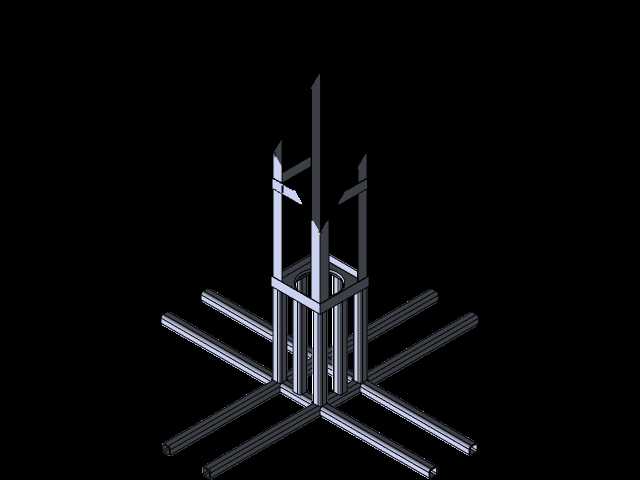

　　在车间气源布设、实验室气路配套、小型加工站点临时供气场景中，高压气瓶的垂直固定一直是现场安全管控的核心环节，常规的墙面抱箍固定方式受限于墙面承重、布设位置灵活性不足的问题，无法适配无可靠墙面依托的开放式作业区、临时工位的气瓶固定需求，这款垂直承载支架正是针对这类场景开发的独立支撑结构。从结构受力逻辑来看，该支架采用底部十字交叉型材作为承载基座，四组向外延伸的型材臂将支撑受力点分散到更大的接触面积上，避免单点承重导致的地面压强过大问题，即使在普通环氧地坪、水磨石地面上使用，也不会出现局部压痕或者支架侧翻的风险，基座中心位置设置的竖向围合框架，刚好匹配常规工业气瓶的柱身外径，框架采用多根竖向型材平行排布，形成连续的贴合支撑面，

　　相比单点抱箍的固定方式，能够约束气瓶柱身更大范围的径向位移，避免气瓶受外力碰撞时出现局部应力集中导致的瓶身损伤。设计过程中优先考虑了现场安装的便捷性，整个支架的型材连接节点均采用标准配套连接件，不需要现场焊接作业，操作人员只需要使用常规内六角工具即可完成整体组装，拆解后也能快速转运到不同作业点位重复使用，适配临时供气站点频繁转场的使用需求。支架顶部设置的定位结构，能够对气瓶的肩部位置形成辅助约束，配合基座的底部承托，让气瓶始终保持垂直竖立状态，避免气瓶倾斜导致的内部介质输出不稳定问题，尤其是针对盛装液态介质的气瓶，垂直状态能够保证输出端的介质纯度，避免液态介质直接冲入输出管路损坏后端调压设备。从安装边界尺寸来看，

　　底部十字基座的单臂延伸长度控制在合理范围，不会占用过多的工位通道空间，支架整体高度匹配常用200公斤级工业气瓶的柱身高度，竖向框架的顶部距离气瓶肩部预留了足够的操作空间，不会影响气瓶阀门、减压阀的安装与日常开关操作，基座的底部可以根据现场地面情况选配防滑脚垫或者膨胀固定孔位，在地面平整度较好的室内场景直接放置即可满足防倾倒要求，在室外有风或者地面有振动的作业场景，可以通过膨胀螺栓将基座臂固定在地面上，进一步提升整体抗倾覆能力。结构受力计算阶段，针对200公斤满载气瓶的偏心受力、侧向1000N水平撞击力两种极端工况做了校核，竖向型材的选型、连接节点的锁紧力都预留了足够的安全系数，即使作业过程中有搬运设备意外剐蹭支架，

　　也不会出现支架变形、气瓶倾倒的安全事故。和市面上常见的单圈抱箍式独立支架相比，这款支架的围合式支撑结构不需要将气瓶和支架做刚性锁紧，气瓶吊装就位时直接放入中心围合区域即可完成放置，日常更换气瓶时不需要拆解大量紧固件，能够大幅缩短气瓶更换的作业时间，同时多面围合的结构也能对气瓶柱身形成物理防护，避免作业过程中飞溅的金属切屑、工具碰撞直接损伤瓶身，延长气瓶的现场使用寿命。在配套不同规格气瓶使用时，只需要调整竖向型材的安装间距，就能适配不同外径的工业气瓶，不需要重新制作整体支架，具备较好的通用适配性，适合多规格气瓶混用的加工车间、维修站点作为标准化的气瓶固定支撑设施使用。
