金属管材拼接式框架承载结构

　　这类管材拼接框架结构，在车间工位辅助承载、物料临时周转、设备外围防护搭建场景中应用十分普遍，区别于厚板焊接的重型机架，它的自重控制更优，同时能满足中低载荷的支撑需求，在中小批量生产的工位布局调整中，拆装转运的灵活性优势明显。从结构组成来看，整个架体全部采用等径金属圆管弯折、拼接后焊接成型，没有额外的板材覆盖件，所有连接节点均通过管端相贯线切割后贴合焊接，节点处没有额外的角码或连接板，一方面减少了额外零件的加工工序，另一方面也让架体整体外观更简洁，不易积留生产过程中的碎屑、灰尘，日常清理维护的工作量更低。设计这类架体时，首先要确认使用场景的载荷边界，如果是作为工位旁的工具挂架，单根竖管的壁厚可以选1.2-1.5mm的规格，

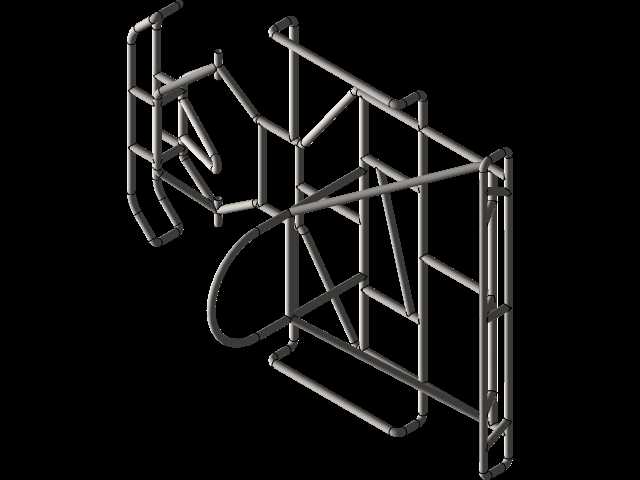

　　如果需要承载较重的工装夹具、待加工工件，竖管壁厚要提升到2mm以上，同时在受力集中的区域增加斜向支撑管，就像图中架体中部的斜撑结构，就是为了分散竖管承受的侧向弯矩，避免长期受载后出现架体变形、节点开焊的问题。架体的外形尺寸没有统一的固定标准，完全根据安装区域的边界条件调整，比如如果是贴墙安装的置物架，整体深度要控制在300-400mm之间，避免突出过多占用车间通行通道，宽度则根据墙面可用长度拆分单元，单段架体宽度控制在1200mm以内，方便整体搬运和安装固定；如果是独立放置的周转架，底部要预留100mm左右的高度空间，方便液压叉车的叉臂伸入转运，同时底部四个角要加装可调脚杯，适应车间地面不平整的情况，保证架体放置后不会出现晃动。

　　在管路弯折的设计上，所有弯折处的圆角半径要匹配管材的弯折工艺要求，一般取管材直径的2-3倍，避免弯折处出现管壁褶皱、开裂的问题，弯折后的管段要保证直线度，拼接时相邻管段的同轴度误差控制在1mm以内，这样焊接后整体架体的形位公差才能满足使用要求，不会出现安装面倾斜、挂点错位的情况。这类架体的表面处理一般采用喷塑或者镀锌工艺，如果是在潮湿的焊接车间、清洗工位使用，优先选择热镀锌处理，提升防锈能力，如果是在常规装配车间使用，静电喷塑的外观质感更好，还可以根据车间整体色调选择对应的喷塑颜色，和周边设备保持视觉统一。从安装固定的角度来说，贴墙安装的架体要在竖管上预先焊接安装耳板，耳板上开长圆孔，方便安装时调整上下位置，抵消墙面的安装误差；

　　独立放置的架体如果高度超过1800mm，要在顶部加装和墙面或者周边设备连接的固定件，避免人员碰撞或者放置重物偏重时出现架体倾覆的风险。在实际建模过程中，要先搭建整体的线框骨架，确认所有管段的走向、长度、弯折角度符合尺寸要求后，再沿线路径生成圆管实体，相贯线的位置要通过布尔运算精准切除多余部分，保证后续出工程图时，每个管段的下料尺寸、弯折角度都能直接提取，不需要生产端二次测量计算，减少下料出错的概率。另外要注意，架体上如果需要预留安装面板、挂装工具的位置，要在对应管段上预先焊接螺母块或者开孔，避免整体焊接完成后再二次加工，破坏镀锌或喷塑层，也增加额外的加工工作量。这类结构看似简单，实则每个节点的位置、斜撑的角度都直接影响整体的承载能力，比如斜撑和竖管的夹角控制在45度左右时，力的传递效率最高，用料也最省，如果夹角过大或者过小，都会导致斜撑的受力状态变差，无法起到有效分散载荷的作用。
