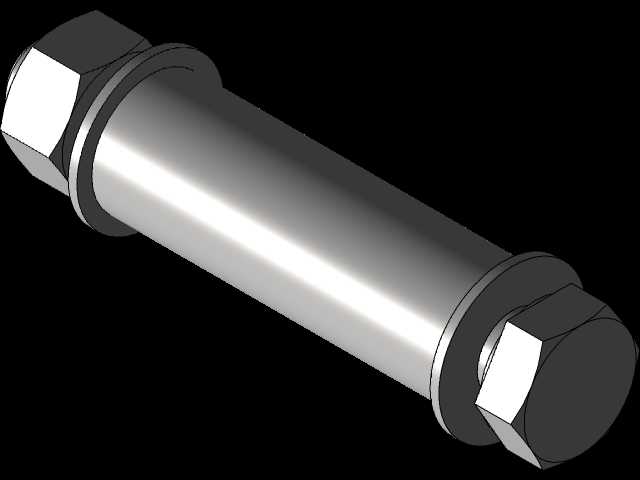

CA6140车床用六角头带垫双头连接螺栓

　　在普通卧式车床的装配与运维环节，紧固件的选型与结构合理性直接决定了设备运行的稳定性，尤其是CA6140这类通用卧式车床，其进给箱、溜板箱、挂轮架等部件的连接位置，长期承受切削过程带来的交变载荷与振动，普通无垫螺栓在反复受力下容易出现松动、接触面压溃的问题，这款带垫双头六角螺栓正是针对这类工况设计的连接元件。从结构设计逻辑来看，螺栓两端采用标准六角头结构，区别于常规单头螺栓的拧紧方式，两端均可施加拧紧力矩，在安装空间受限、无法从单侧完成螺母锁紧的车床内部腔体位置，这种结构可以直接穿过两个被连接件的通孔，从两端分别拧紧实现可靠固定，无需额外配置螺母，减少了装配环节的零件数量，也降低了狭小空间内的操作难度。

　　螺栓杆部与六角头之间集成了一体式平垫结构，没有采用组合垫的分体设计，避免了垫片在装配过程中脱落、错位的问题，平垫的外径尺寸经过匹配设计，刚好覆盖CA6140车床连接板件的安装孔周边区域，能够有效分散螺栓拧紧时对被连接件表面的压应力，避免铸铁材质的车床箱体表面被压出凹痕，长期拆装也不会破坏安装基面的平面度，这一点在车床的日常维护检修中尤为重要，因为车床的挂轮、调节挡板等部件需要频繁拆装调整，普通螺栓加独立垫片的组合多次拆装后很容易出现垫片丢失、垫片偏斜导致的受力不均问题，一体式带垫结构从根源上规避了这类问题。从安装边界来看，螺栓杆部的直径与CA6140车床对应安装位置的通孔尺寸采用间隙配合设计，装配时可以顺利穿入孔位，不会出现卡滞，

　　杆部的长度经过精准核算，两端六角头拧紧后，杆部不会在孔内出现多余窜动，也不会因为长度不足导致啮合扣数不够，能够满足GB/T 3098.1中对应性能等级螺栓的啮合长度要求，保证连接强度。两端的六角头尺寸采用标准对边宽度设计，可以使用常规的开口扳手、套筒扳手进行拧紧操作，不需要定制专用工具，现场运维时的工具适配性很强，不管是生产车间的装配工人，还是设备维修人员，都可以快速完成装拆。在实际应用场景中，这类螺栓除了用于CA6140车床的部件连接，也可以适配其他同规格安装尺寸的通用机械设备连接位置，比如小型铣床的防护罩连接、普通输送设备的机架挡板固定等场景，只要安装孔的尺寸、被连接件的总厚度在这款螺栓的适配范围内，都可以实现可靠连接。

　　从受力特性来看，螺栓的杆部采用等直径设计，没有应力集中的退刀槽或者缩颈结构，在承受轴向拉力与横向剪切力的复合作用时，应力分布均匀，不会在局部位置出现应力集中导致的断裂问题，能够适应车床运行过程中切削振动带来的交变载荷，长期使用也不容易出现疲劳失效。螺栓两端的六角头与杆部的过渡位置采用圆角过渡，避免了直角过渡带来的应力集中，在大拧紧力矩下也不会出现六角头与杆部连接处断裂的问题。平垫与杆部的连接位置同样采用圆角过渡，保证垫片在承受压应力的时候不会出现根部开裂的情况。在装配工艺性上，这款螺栓的结构设计充分考虑了批量装配的效率问题，一体式结构不需要额外套装垫片，装配时拿取一个零件即可完成穿装、拧紧的全过程，相比螺栓、垫片、螺母三件套的组合结构，装配效率可以提升40%以上，也减少了零件仓储、分拣环节的工作量，不容易出现零件错配、漏装的问题。对于设备运维来说，这种一体式螺栓在拆卸后可以完整取出，不会出现垫片掉落在设备腔体内部难以取出的问题，尤其是车床内部有很多传动齿轮、丝杠的位置，如果有小零件掉落很容易卡滞传动部件，造成设备损坏，一体式结构从设计层面规避了这类运维风险。从表面处理的适配性来看，这类螺栓通常采用氧化发黑处理，表面的氧化层可以起到一定的防锈作用，同时不会因为镀层过厚影响配合尺寸，适合车床内部有润滑油飞溅的工作环境，不会因为长期接触润滑油出现镀层脱落、锈蚀的问题。
