摩托车车把集成式控制开关结构设计

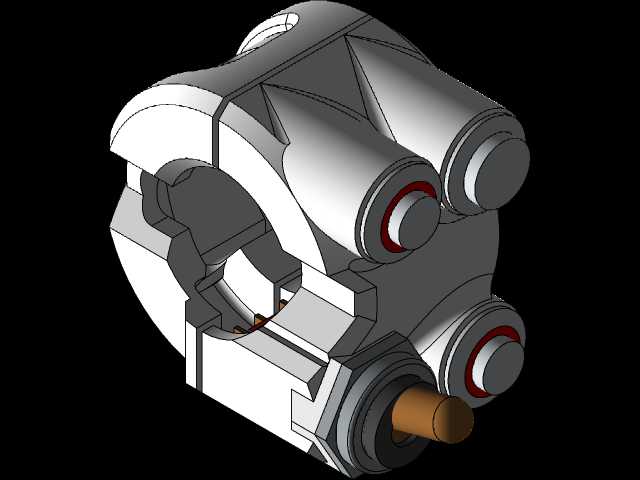

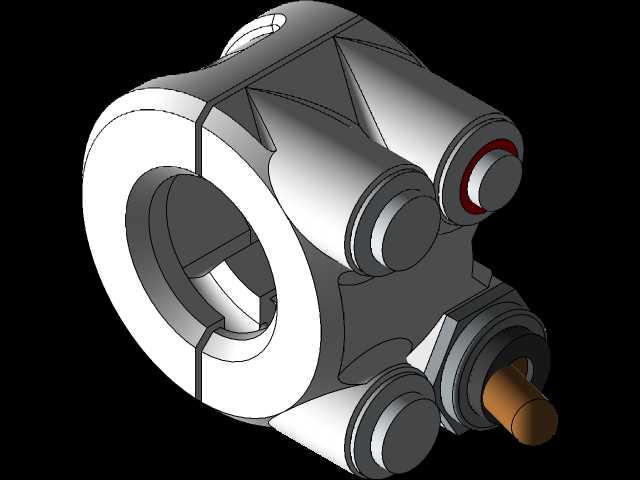

　　这款车把集成控制开关，是两轮摩托车手把操控系统里的核心人机交互部件，日常骑行中骑手对灯光、喇叭、点火甚至熄火的操作，都要通过这个部件完成，不需要骑手手部大范围离开车把就能完成所有常用电控操作，直接关系到骑行过程的操作安全与操控便利性。从结构布局来看，这个部件采用抱箍式的安装基体，整体为半包结构卡接在摩托车方向把的圆管上，安装时不需要拆解车把上的其他握把、离合或刹车支座，直接通过基体的开合结构卡入把管后锁紧即可，适配常规直径22mm的跨骑、踏板车型通用车把管径，安装后整体突出车把外轮廓的高度控制在35mm以内，不会和车把上的后视镜座、刹车泵安装位产生空间干涉，也不会在骑手转向过程中剐蹭到车辆的导流罩或前部覆盖件。

　　部件上的三个按压式操作按键呈三角布局分布在基体的上侧与侧方，按键的按压行程设置在2mm左右，按压力度控制在5-8N，既不会因为骑行过程中的震动出现误触发，也能让骑手佩戴骑行手套时不需要刻意发力就能完成按压操作，每个按键的边缘都做了R1.5的圆角过渡，避免戴手套操作时勾挂手套面料，影响操作流畅度。基体下方伸出的接线柱采用阶梯式密封结构，接线端的铜芯插针做了防呆错位设计，装配时不会出现插针错位接错线序的问题，插针外围的橡胶密封圈可以阻挡雨天骑行时的雨水渗入，也能阻隔日常骑行中扬起的灰尘进入开关内部造成触点氧化，延长开关的实际使用寿命。从设计逻辑上，这个开关的内部触点采用桥式接触结构，相比传统的单点接触结构，接触面积更大，

　　大电流通过时的发热更低，适配摩托车12V供电系统下的灯光、喇叭等负载的通断需求，不会因为长时间通断大电流出现触点烧蚀的问题。整个开关的外壳采用增强尼龙材质注塑成型，材料本身具备耐候性，可以适应-30℃到80℃的工作环境温度，不会因为夏季暴晒出现壳体变形，也不会因为冬季低温出现壳体脆裂的问题，壳体表面做了细晒纹处理，既提升了外观的质感，也能避免长期使用后表面被汗液腐蚀出现发亮发黏的情况。在实际的车型适配中，这个开关的安装抱箍位置预留了1mm的调节间隙，可以根据不同车型的车把走线方向调整开关的安装角度，让按键位置刚好对应骑手的拇指操作范围，不同手型的骑手都能找到舒适的操作位置，不需要刻意调整手部姿势就能触碰到所有按键。

　　开关内部的复位弹簧采用不锈钢材质，避免长期使用后出现弹簧锈蚀导致的按键卡滞、复位不良问题，每个按键的活动间隙控制在0.1mm以内，不会因为长期使用出现按键松垮晃动的情况，操作时的反馈感清晰，按压到位时会有明确的触感反馈，骑手不需要低头查看就能确认操作是否生效，保障骑行过程中的视线始终关注路面情况。
