1英寸船用舱底排水塞固定安装座

　　在小型船舶的舱底排水系统设计中，排水塞的固定可靠性直接关系到舱室积水排放效率与航行安全，这款适配1英寸规格排水塞的固定座，正是针对小型玻璃钢艇、作业舢板的舱底排水场景开发的结构件。从实际使用场景来看，这类固定座通常安装在舱底最低洼的积水汇集区域，也就是日常运维中俗称的污水坑位置，作用是为排水塞提供稳定的安装基准，避免航行过程中船体振动、水流冲击导致排水塞移位、脱落，造成舱底进水或者排水失效的问题。

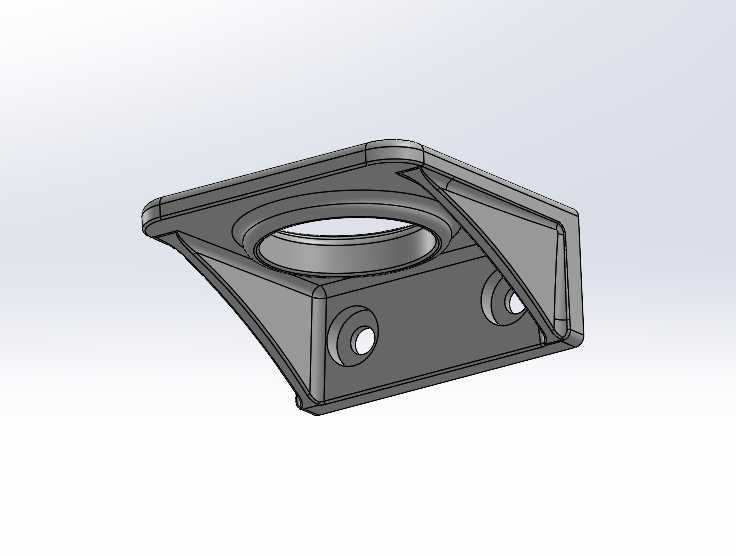

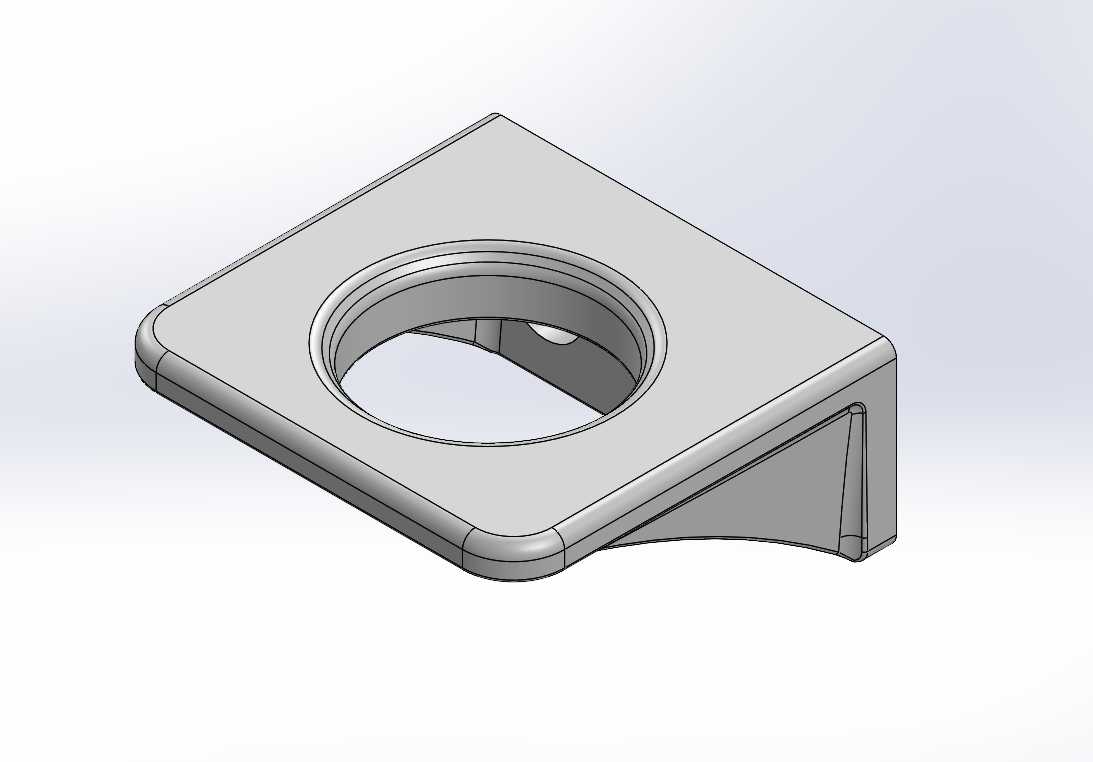

　　从结构设计思路上，这款固定座采用了L型折弯的承托结构，上方的方形安装面板做了大圆角过渡处理，一方面是避免尖锐边角在舱内狭小空间内剐蹭作业人员、刮损舱内线缆或者其他舾装件，另一方面圆角结构也能减少应力集中，在玻璃钢船体或者铝合金船体上安装时，不会因为船体航行中的微变形造成固定座边角处的应力开裂。面板中心开设的1英寸适配通孔，孔位做了翻边加厚处理，翻边高度刚好匹配常规1英寸排水塞的插入深度，既能对排水塞起到径向定位作用，也能提升孔位周边的结构强度，避免反复插拔排水塞造成孔位磨损、扩径，影响密封效果。

　　固定座的侧立面与水平面板之间设置了三角形加强筋，筋板厚度与主体壁厚保持一致，这种设计是考虑到舱底环境潮湿，且人员在舱内作业时可能会踩踏到固定座位置，加强筋可以有效提升整体的抗弯折、抗冲击性能，即使承受成年人的单次踩踏载荷，也不会出现面板变形、孔位偏移的问题。安装方式上，面板上预留了两个对应#8螺钉的安装孔位，孔位分布在中心通孔的两侧对称位置，安装时不需要额外制作安装支架，直接在舱底安装位置标记孔位，钻孔后使用#8自攻螺钉或者抽芯铆钉即可完成固定，安装边界要求不高，即使舱底安装面存在1mm以内的平面度误差，也可以通过密封胶填充完成固定，不会影响安装稳定性。

　　从实际使用的功能特性来看，这款固定座的所有外露边缘都做了倒钝处理，没有毛刺、锐边，在舱底潮湿环境下使用时，不会割破维护人员的防护手套，也不会积攒污垢，日常清洁时只需要用抹布擦拭即可，不容易残留积水造成腐蚀。结构整体采用等壁厚设计，不管是采用注塑成型还是金属钣金折弯、3D打印加工，都能快速实现生产，壁厚均匀的设计也能避免注塑件出现缩痕、钣金件出现折弯开裂的问题。在安装尺寸边界上，方形面板的边长控制在常规排水塞安装所需的最小尺寸范围内，不会过多占用舱底的有限空间，侧立面的高度刚好贴合舱底的立壁安装面，安装后整体贴合度高，不会出现突出的结构绊倒过往人员，也不会在固定座与舱壁之间留下卫生死角，避免舱底杂物卡在缝隙中腐烂发臭。

　　针对船舶使用的特殊环境，这款固定座的结构设计没有多余的镂空或者复杂沟槽，减少了积水残留的可能，不管是采用耐海水腐蚀的尼龙材料注塑，还是采用316不锈钢钣金加工，都能长期在高湿度、有盐雾的舱底环境下使用，不需要频繁更换维护。在排水塞的适配性上，中心孔的尺寸公差按照松配合设计，既能保证排水塞可以顺畅插拔，又不会因为间隙过大造成排水塞晃动，配合排水塞上的密封胶圈，可以实现可靠的密封效果，在船舶停泊时塞上排水塞即可避免舱外水倒灌进舱，需要排舱底积水时拔出塞子就能快速排空积水，固定座本身不会对排水操作造成任何干涉。
