适配36mm编码器直流电机的8mm轴夹紧轮毂

　　在小型移动机器人、桌面级自动化执行机构、低负载输送模组这类需要紧凑动力输出的场景里，编码器直流电机的动力输出端往往需要适配不同规格的执行负载，比如小直径行走轮、同步带轮、轻载凸轮，这时候夹紧轮毂就承担了电机轴与负载之间的刚性连接作用，避免键连接带来的轴加工复杂度，也消除了顶丝连接容易出现的打滑、轴面压痕损伤问题。这款适配8mm输出轴的夹紧轮毂，核心匹配的是外径36mm的带编码器直流电机，这类电机普遍应用在AGV从动轮驱动、小型智能巡检设备行走机构、教学实验平台传动单元中，对连接部件的同轴度、装拆便捷性都有较高要求。

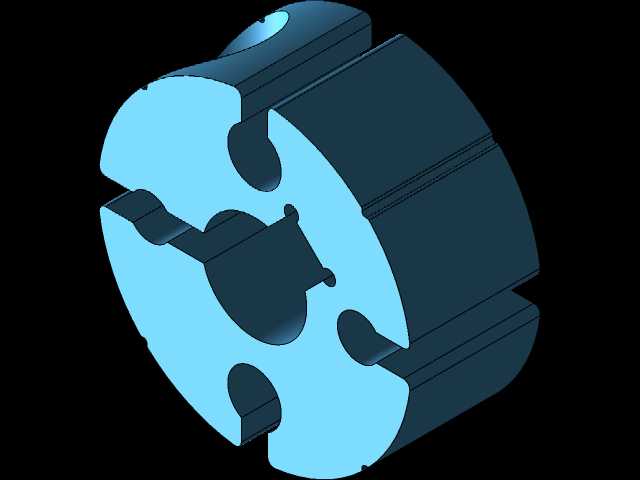

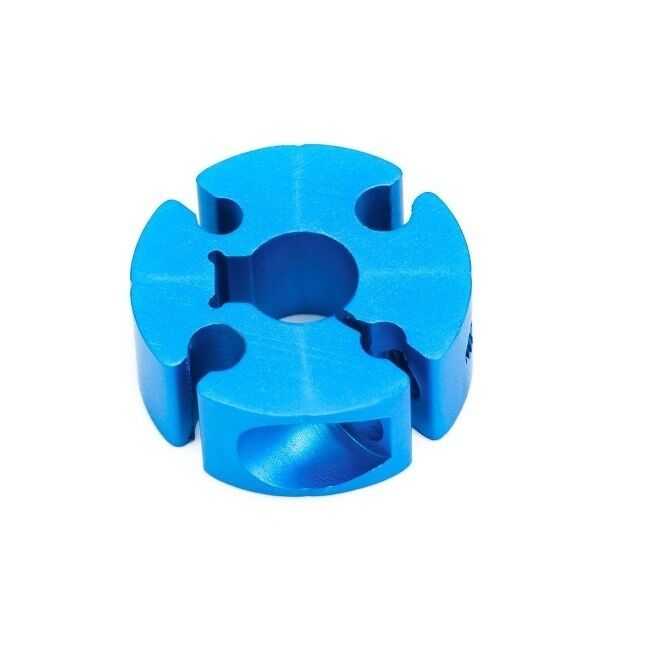

　　从结构设计逻辑来看，这款轮毂采用了开口剖分式夹紧结构，轮毂主体沿轴向开出一条通槽，槽体两侧预留了锁紧受力的实体区域，当配套的锁紧螺丝拧紧时，槽口产生弹性形变，抱紧穿过轮毂中心孔的电机输出轴，这种结构不需要在电机轴上加工键槽、平面，也不需要在轴上钻顶丝孔，能最大程度保留电机轴的结构强度，同时装拆时只需要松紧锁紧螺丝，不需要对负载端做大幅度拆解，非常适合需要频繁调整负载位置、反复调试传动位的实验类设备或者小批量定制化设备。轮毂的中心孔严格按照8mm电机轴的公差带做适配，孔壁的表面粗糙度控制在适合过盈抱紧的区间，既不会因为间隙过大出现传动旷量，也不会因为过盈量太大导致装拆困难、甚至掰弯电机输出轴。

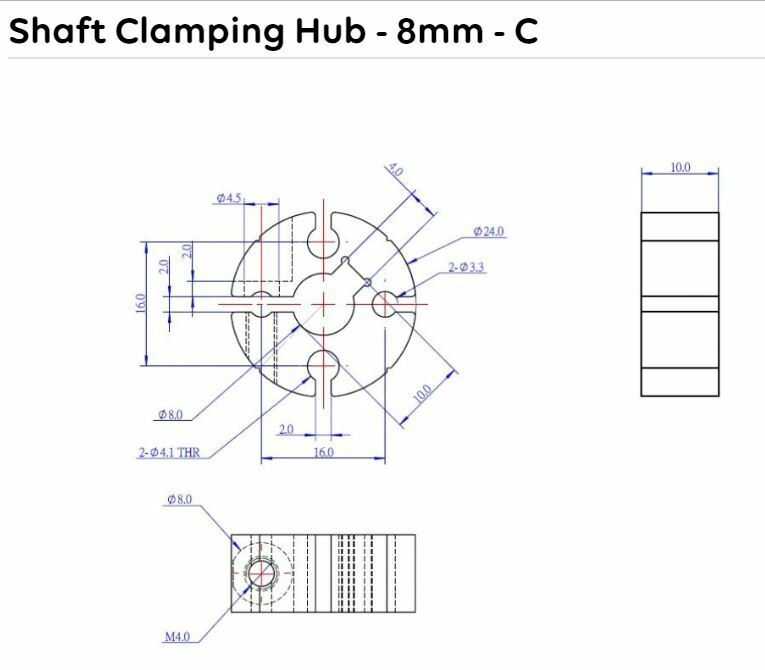

　　安装接口的设计上，轮毂朝向电机的端面设置了1个4mm规格的螺纹孔，同时均匀分布了2个4mm直径的光孔，这三个孔位完全匹配36mm编码器直流电机输出端的安装螺孔位置，安装时不需要额外做转接板，直接用螺丝就能把轮毂端面和电机输出法兰牢牢固定，避免轮毂在电机轴上出现轴向窜动，哪怕是设备正反转频繁切换、启动停止冲击较大的工况下，也能保证连接的可靠性。轮毂的外圆部分做了等直径的圆柱面设计，表面没有多余的凸起结构，方便直接套装带内孔的执行轮件，比如橡胶行走轮、同步带轮，外圆的尺寸公差按照通用传动轮的内孔适配标准设计，套装负载时只需要在负载轮的侧面加装顶丝抵在轮毂外圆的预留平面上，就能完成负载的固定，不需要额外做复杂的转接结构。

　　从安装边界尺寸来看，这款轮毂的轴向长度控制得非常紧凑，不会过多占用电机输出端的轴向空间，对于安装空间局促的小型设备来说，能有效缩减整个动力单元的轴向尺寸，避免轮毂和设备机架、编码器外壳产生干涉。轮毂上的三个安装孔的位置度严格匹配36mm编码器直流电机的输出法兰孔位，安装时不需要反复对位，只要把轮毂中心孔对准电机轴推入，就能让端面的孔位和电机法兰螺孔对齐，降低现场装配的对位难度。轮毂的剖分槽位置特意避开了安装孔的受力区域，不会因为螺丝锁紧的应力导致安装孔变形，保证多次装拆之后孔位的位置精度依然能满足安装要求。

　　在实际工况适配中，这款夹紧轮毂能传递的扭矩完全覆盖36mm编码器直流电机的额定输出扭矩范围，哪怕是电机瞬时过载输出的情况下，抱紧结构也不会出现打滑失效的问题。轮毂的边角位置都做了小倒角处理，既避免安装时锋利的边角划伤操作人员，也能在套装负载轮的时候起到导向作用，让负载轮能顺利套入轮毂外圆，不会因为直角边的卡滞导致装配困难。轮毂的整体结构没有多余的减重孔或者装饰性结构，所有结构特征都服务于连接、抱紧、安装的功能需求，在保证结构强度的前提下尽可能控制自身重量，不会给电机输出端增加额外的转动惯量，对于需要频繁启停、精准位置控制的编码器电机来说，更低的转动惯量能提升位置控制的响应速度，减少编码器的位置跟踪误差。

　　不同于传统的顶丝式轮毂，这款剖分式夹紧轮毂的抱紧力是均匀分布在整个轴孔接触面上的，不会像顶丝那样把所有锁紧力集中在轴面的一个点上，长期使用也不会在电机轴表面压出凹痕，后续更换轮毂或者调整位置的时候，不会因为轴面有凹痕导致轮毂拆不下来，也不会因为凹痕的存在影响重新安装后的同轴度。对于设备维护来说，这种结构的轮毂能大幅降低后期维护的难度，不需要因为轴面损伤就更换整个电机，能有效降低设备的全生命周期维护成本。在做三维建模的时候，这款轮毂的所有特征都做了参数化关联，比如中心孔直径、剖分槽宽度、安装孔位置、外圆直径这些关键尺寸都可以根据实际适配的电机规格做快速调整，不需要重新绘制整个模型，能大幅缩短结构设计阶段的建模周期，给做小型传动设备设计的工程师提供可直接复用的基础连接件模型。
