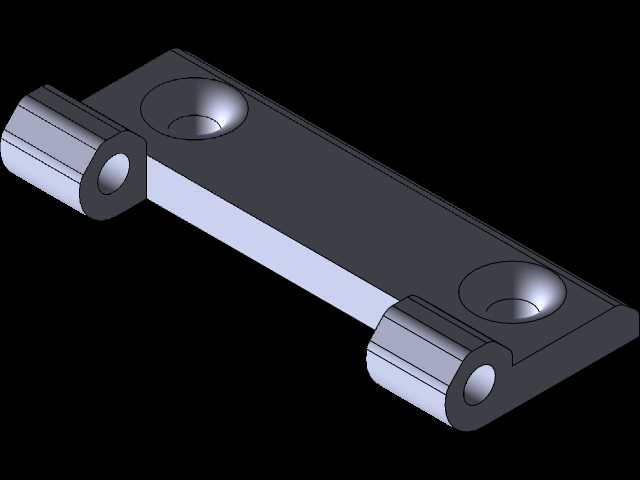

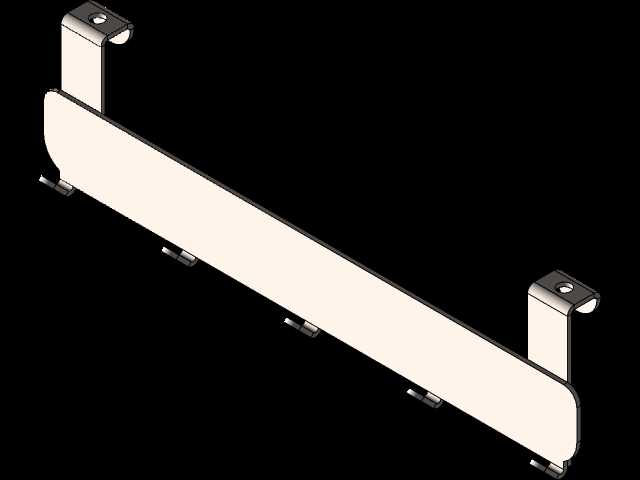

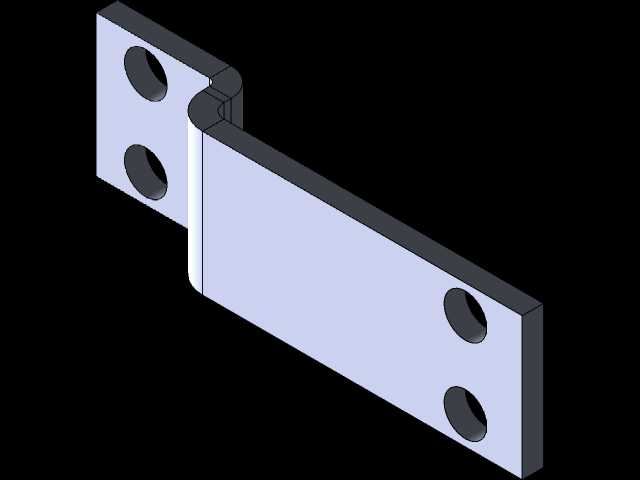

CA6140车床用带铰支耳沉孔金属薄板

　　在普通卧式车床的进给箱与溜板箱联动防护结构中，这类带双侧铰支耳的金属薄板属于典型的行程限位联动承力构件，日常加工场景里，它主要承担开合螺母手柄触发后的行程挡块联动传递作用，当操作人员扳动开合螺母手柄接合丝杠时，这块薄板会随手柄转轴同步偏转，其上的两个沉孔用于安装耐磨聚甲醛缓冲垫，避免刚性碰撞产生的异响与零件磕碰损伤，同时抵消手柄复位时的惯性冲击力，防止手柄过位导致的丝杠螺母脱开不到位问题。

　　从结构设计逻辑来看，这块薄板的主体采用等厚薄板冲压后铣削成型的工艺路线，主体板厚控制在6mm，既保证足够的抗弯刚度，避免长期受冲击后出现板件翘曲变形，又不会占用过多的安装空间，不会和溜板箱表面的润滑管路、走线槽产生干涉。两端的铰支耳采用同轴设计，内孔直径为8H7，与手柄轴上的台阶轴采用间隙配合，装配时铰支耳端面与轴肩的间隙控制在0.1mm到0.2mm之间，既保证转动灵活无卡滞，又不会出现轴向窜动导致的位置偏移。铰支耳的外圆做了1mm的倒角处理，避免装配时刮伤轴套内壁，也能去除冲压、铣削产生的锐边毛刺，防止操作人员装配调整时被划伤。

　　板件上的两个沉孔采用锪平加工，沉孔深度2mm，直径14mm，适配M6内六角圆柱头螺钉的安装尺寸，螺钉拧紧后头部完全沉入沉孔内，不会突出板件表面，避免板件偏转时突出的螺钉头碰撞周边的防护罩壳或者行程开关拨杆。两个沉孔的中心距严格按照CA6140车床的原厂安装尺寸设计，中心连线与板件长度方向的平行度公差控制在0.05mm以内，保证安装后的缓冲垫受力均匀，不会出现偏磨导致的缓冲失效问题。

　　实际安装场景中，这块薄板的安装边界需要严格匹配溜板箱侧面的安装空间，板件总长度控制在120mm，宽度30mm，偏转时的最大回转半径为22mm，安装后板件下边缘距离溜板箱表面的最小间隙为3mm，偏转全程不会和溜板箱表面的油窗、油塞产生干涉。铰支耳的轴向总长度为18mm，刚好适配手柄轴上两个安装轴肩的间距，不需要额外加装调整垫片，装配时直接推入轴位后用轴端挡圈固定即可，能有效减少现场装配的调整工作量。

　　从功能特性上看，这块薄板除了承担联动触发的作用，还兼具行程限位的硬防护功能，当溜板箱移动到床身两端的极限位置时，板件的侧面会先接触床身上的橡胶缓冲块，抵消一部分溜板的惯性冲击力，避免溜板直接碰撞床身端面的限位挡铁，降低长期碰撞导致的床身导轨精度损失。板件的表面采用发黑处理，具备基础的防锈能力，适配车床车间多切削液、多油污的工作环境，不需要额外做涂装处理，表面的氧化层也能降低和周边零件摩擦产生的噪音。

　　设计过程中，针对薄板容易出现的受力变形问题，在板件的背面沿长度方向做了0.5mm的压筋处理，压筋宽度3mm，沿板件中心线对称布置，在不增加板厚的前提下将板件的抗弯刚度提升了40%左右，避免长期受冲击后板件中部出现弯曲变形，导致沉孔位置偏移、缓冲垫接触不良的问题。铰支耳和主体板的连接位置做了R3的圆角过渡，避免应力集中导致的连接位置断裂，因为车床日常使用中开合螺母的扳动频率很高，每班操作次数可达上百次，应力集中位置很容易出现疲劳裂纹，圆角过渡的设计能有效提升零件的疲劳寿命，满足设备长期满负荷使用的需求。

　　在设备维护场景中，这块薄板属于易损的调整类零件，当长期使用出现铰支耳内孔磨损、板件变形的问题时，可以直接快速更换，不需要对周边的轴类、箱体零件做二次加工，互换性较强。建模时严格按照原厂的装配公差做了配合间隙模拟，装配验证时可以直接检查铰支耳与轴的配合间隙、沉孔与螺钉的适配性、偏转时的干涉情况，能直接用于生产加工的尺寸参考，也可以作为CA6140车床大修时的备件建模参考，帮助维修人员快速确认零件尺寸，减少测绘的工作量。
