CA6140车床用内嵌式多环槽传动衬套结构

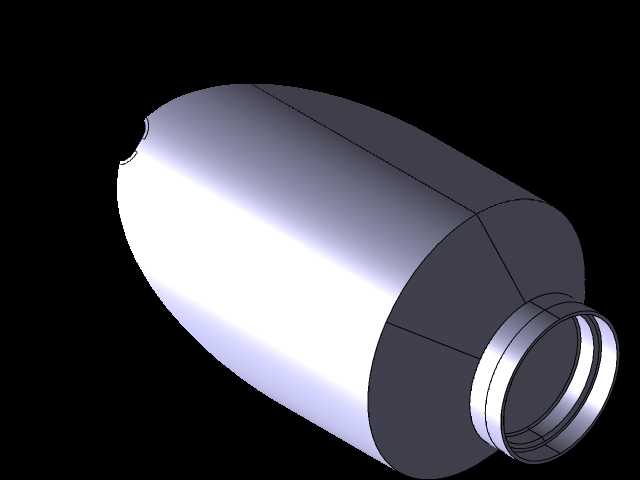

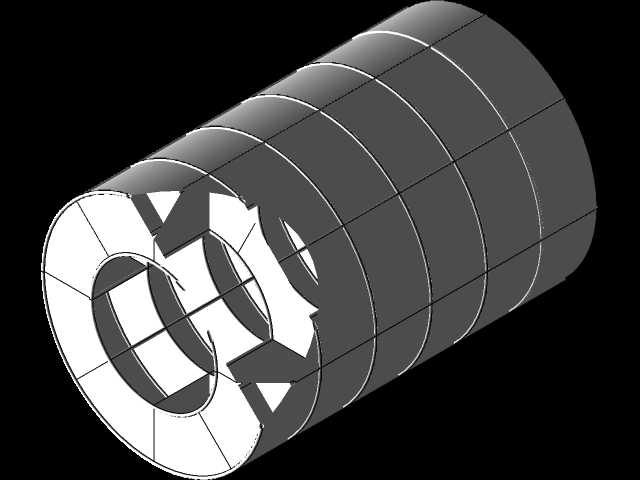

　　在普通卧式车床的主轴箱、进给箱内部，这类带多环槽的内嵌式衬套是承担回转支撑、油路分配、轴向定位的核心配套零件，尤其适配CA6140这类通用卧式车床的装配需求，日常设备大修、主轴箱精度恢复、进给机构改造场景中，这类零件的结构合理性直接决定了装配后回转副的运行稳定性。从实际装配场景来看，这类衬套通常压装在箱体的预制安装孔内，内孔与传动轴形成间隙配合的回转副，外圆上的多道环形槽一方面承担润滑油路的储油、布油功能，保证轴在高速回转时能形成稳定的油膜，避免干磨导致的轴颈拉伤；另一方面部分环槽可嵌入孔用弹性挡圈，实现衬套自身在箱体孔内的轴向定位，防止轴系受轴向切削力时衬套出现窜动，影响传动精度。

　　设计这类零件时，首先要匹配CA6140车床对应安装位置的箱体孔公差，外圆通常采用m6级的过渡配合公差，保证压装后不会随轴转动，内孔则采用H7级公差，与轴的g6公差形成间隙配合，预留合理的油膜间隙，同时控制径向跳动公差在0.01mm以内，避免轴回转时出现偏心振摆，影响加工工件的圆度。外圆上的环槽设计需要对应箱体上的油孔位置，槽宽控制在3-4mm，槽深1.5-2mm，保证润滑油能顺利进入槽内并沿周向均匀分布，同时槽的边缘要做0.2mm的倒角去毛刺，避免压装时刮伤箱体孔内壁，也防止尖锐棱边切割密封件或积存铁屑。从结构上看，内孔端面上的对称缺口是装配定位用的卡位结构，安装时对准箱体孔内的定位销，可防止衬套在长期交变载荷下出现周向转动，避免油孔错位导致润滑失效。

　　从安装边界来看，这类衬套的轴向长度需要严格匹配箱体孔的深度，两端面的平行度公差控制在0.008mm以内，压装后端面要与箱体安装面齐平，不会凸出或凹入过多影响端盖的装配密封。零件的壁厚设计要兼顾强度与空间占用，通常外圆与内孔的直径差控制在15-20mm，既保证压装时不会因壁厚过薄出现变形，也不会占用过多箱体内部空间，影响周边齿轮、拨叉等零件的运动行程。在实际使用中，这类衬套替代了传统的铜套直孔结构，多环槽的设计能大幅提升储油能力，在车床连续高速切削、主轴长时间高负荷运转的工况下，能有效降低轴与衬套之间的磨损，延长主轴箱的维护周期，减少日常保养的注油频次。

　　建模过程中需要重点关注各环槽的同轴度要求，所有环形槽的回转中心必须与内孔、外圆的中心重合，公差控制在0.005mm以内，否则压装后会出现环槽与油孔错位、润滑油无法正常进入配合面的问题。内孔端面的卡位缺口需要做对称度校验，两个缺口相对于内孔中心的对称度误差不超过0.1mm，保证安装时能顺利卡入定位结构，不会出现装配别劲的情况。零件的所有锐边都要做倒钝处理，尤其是内孔与端面的交接处，要做0.3mm的倒角，既方便装配时轴的顺利导入，也能去除加工毛刺，避免毛刺脱落进入润滑油路造成油路堵塞。在车床的进给箱中，这类衬套还可用于光杆、丝杆的支撑位置，适配不同转速下的回转支撑需求，环槽结构可根据不同安装位置的油孔分布调整间距，保证每个润滑点都能获得稳定的润滑油供给，避免出现局部干摩擦导致的进给爬行问题，影响工件加工的表面粗糙度。
