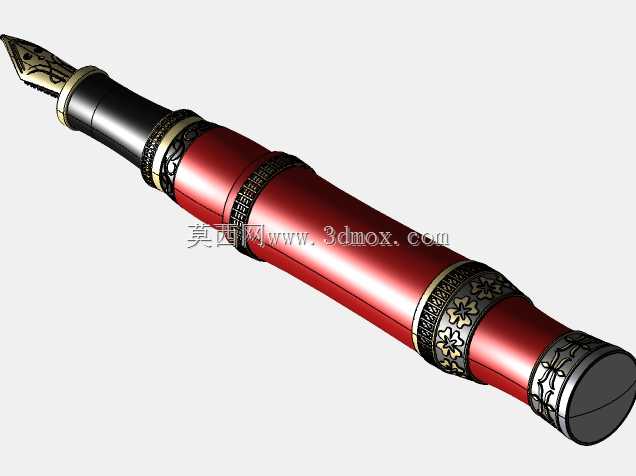

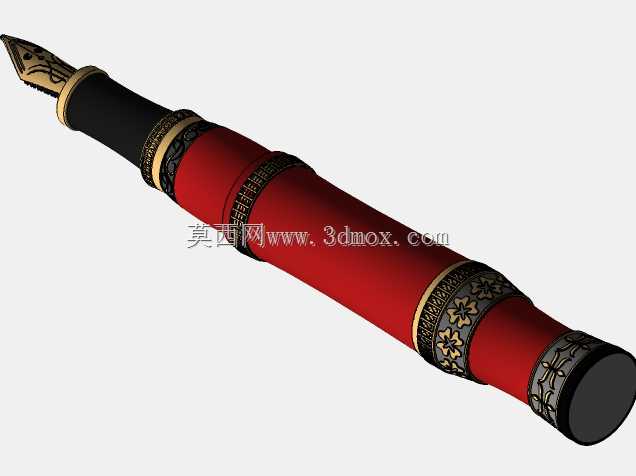

复古雕花红纹漆面书写钢笔外观结构

　　本次建模聚焦钢笔的外立面结构还原，核心服务于高端文具产品的外观打样、文创产品设计展示、影视道具预演等场景，在文具新品研发的外观评审阶段，可直接用于结构手板制作前的效果确认，减少实体打样的反复调整成本。建模过程优先还原笔身各段的装配边界，笔帽、笔杆、笔握、笔尖总成各段的衔接台阶严格按照实际笔具的装配公差逻辑设置，笔身总长度控制在常规高端钢笔的138-142mm区间，闭合笔帽时的整体最大直径控制在15mm以内，笔握段的收腰弧度贴合成年人握持的人体工学尺寸，最细处直径控制在9-10mm，避免握持时的硌手问题。笔身表面的红纹漆面效果做了分层结构还原，底层的深色基底、中层的流动红棕纹理、表层的高光清漆层分别做了独立的面组拆分，

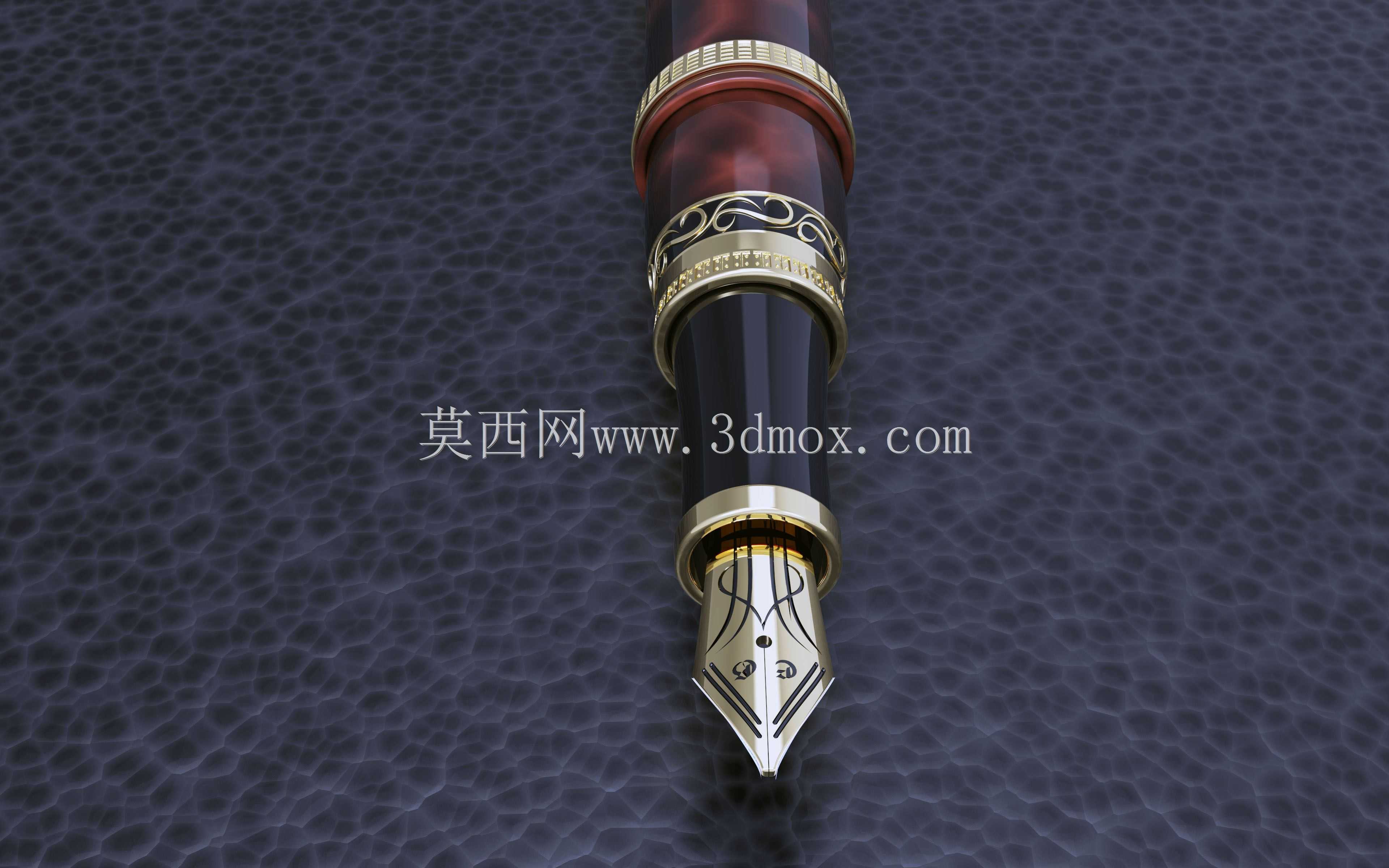

　　方便后续渲染时调整不同漆面的质感参数，也可直接对接表面处理工艺的打样需求。笔身的金属装饰环部分，还原了蚀刻雕花的凹凸结构，花纹深度控制在0.15-0.2mm，既保证雕花的视觉层次感，又不会因为花纹过深导致日常使用积灰难以清理，装饰环与笔身主体的配合采用过盈配合的结构逻辑，建模时预留了0.02mm的配合间隙，匹配实际生产中的装配公差要求。笔尖部分还原了经典的明尖结构，笔尖的中缝、气孔、铱粒位置都做了精准的外形还原，笔尖与笔握的衔接角度控制在常规书写的5度倾斜角，匹配日常书写的握持姿态。笔夹部分做了弧形贴合设计，弧度匹配笔帽的外圆曲率，笔夹末端的回弹结构做了外形简化处理，仅保留外立面的视觉效果，满足外观展示类场景的使用需求。

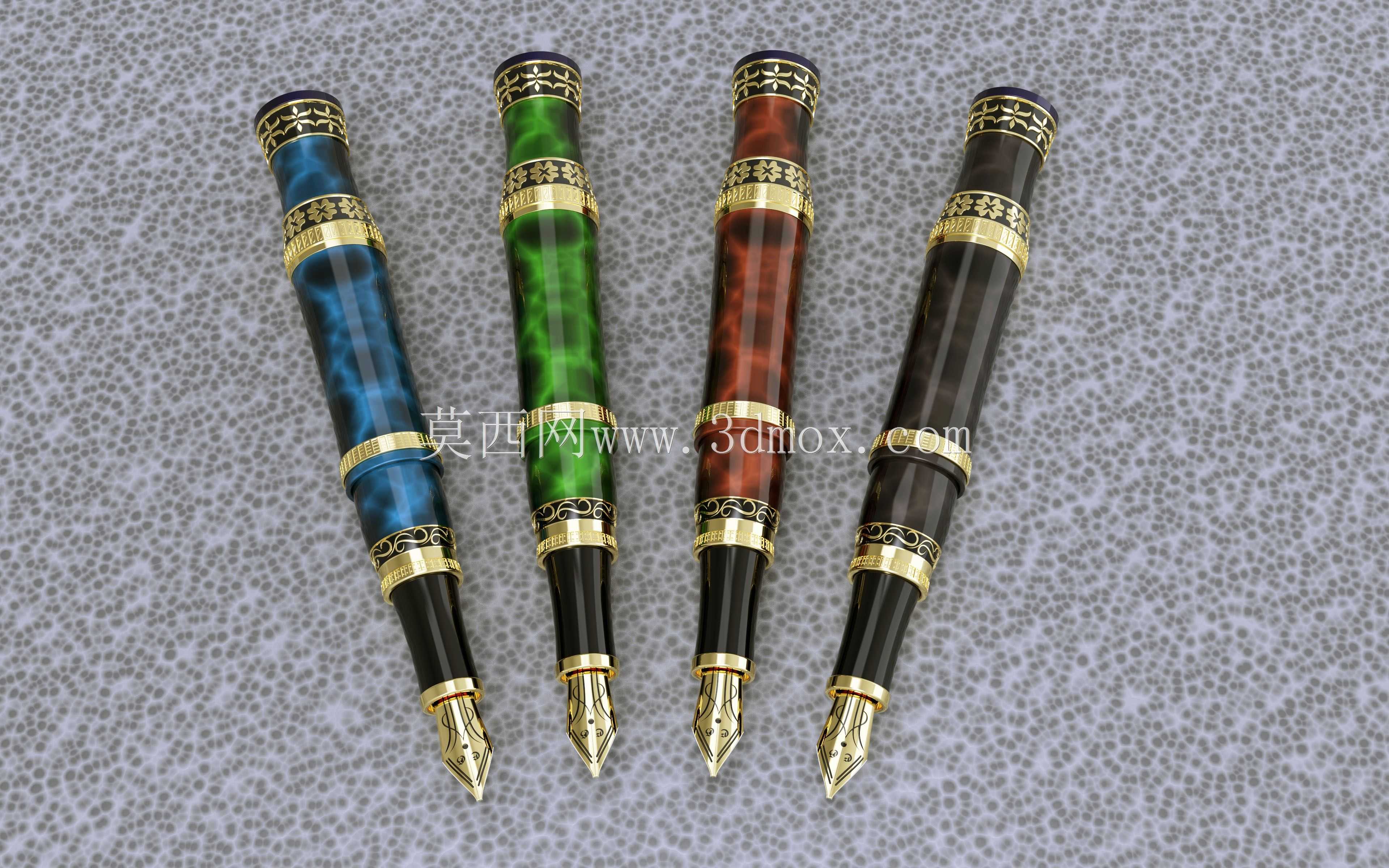

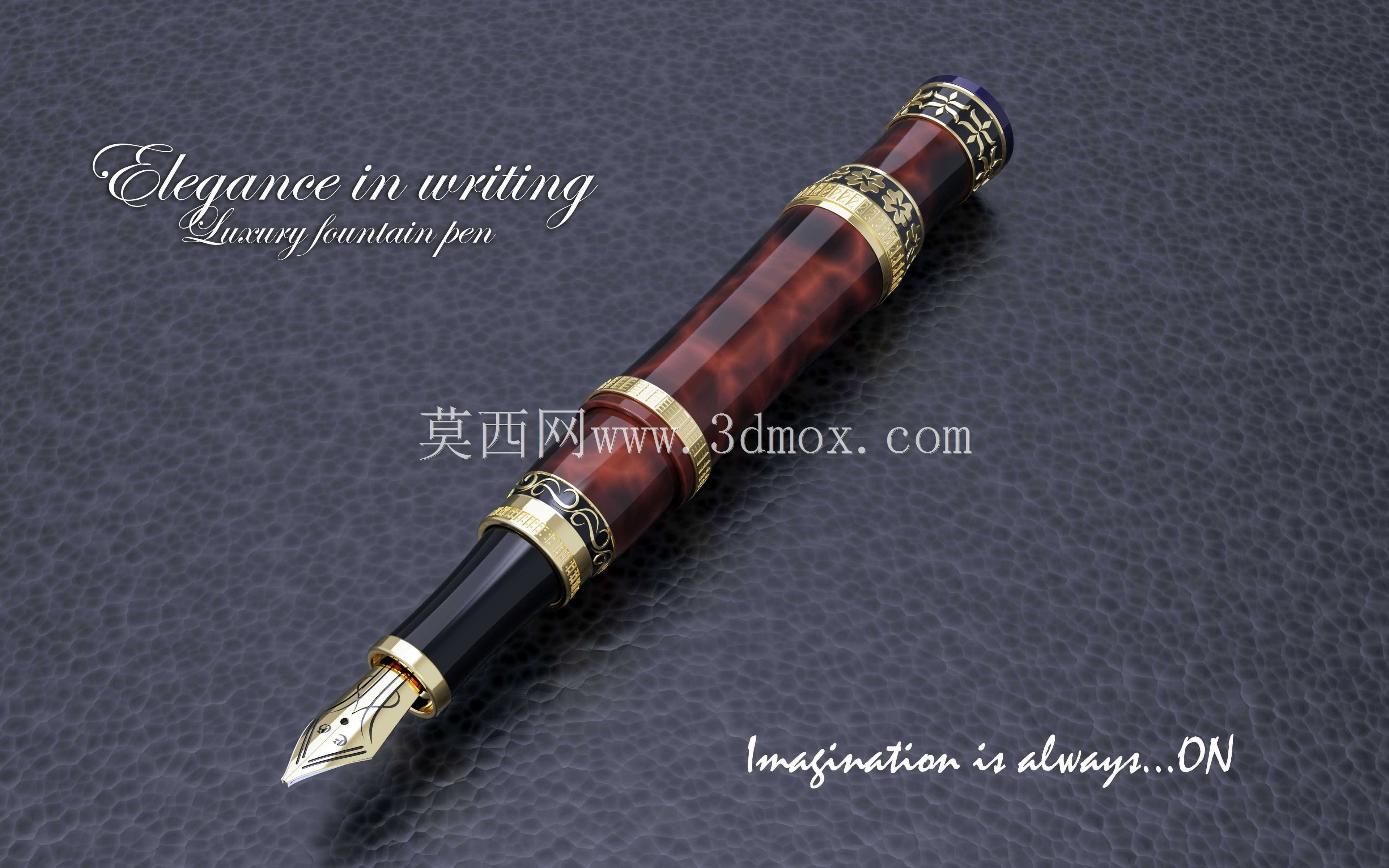

　　建模时所有外立面的圆角过渡都做了统一规范，金属件的边缘圆角控制在R0.1-R0.2，漆面部分的圆角控制在R0.3-R0.5，避免锐边导致的漆面磕碰掉漆问题，也符合日常文具的安全设计要求。在文创产品展示场景中，该模型可直接导入渲染软件生成产品宣传图，也可用于3D打印制作外观手板，验证笔身各段的比例协调性；在影视道具制作场景中，可根据建模数据直接加工实体道具，还原复古高端钢笔的视觉质感；在工业设计教学场景中，可作为曲面建模、装饰纹理建模的教学案例，讲解多层级曲面拆分、装饰特征阵列、不同材质衔接处的结构处理技巧。建模过程中规避了内部储墨结构、笔帽气密结构等内部功能件的制作，所有面组均为外立面的封闭结构，面与面之间无破面、无重叠，

　　可直接导出用于各类渲染、3D打印、外观评审场景，不需要额外的几何修复。笔身的分段结构完全匹配实际钢笔的拆装逻辑，笔帽、笔杆、笔握、笔尖装饰环、笔尾装饰件都做了独立的实体拆分，可单独导出单个零件用于零件级的外观处理，也可装配后用于整体效果展示。针对红纹漆面的纹理走向，建模时按照笔身的圆周方向做了纹理的走向适配，避免纹理出现拉伸变形，金属装饰环的雕花采用圆周阵列的方式制作，保证花纹在圆周方向的均匀分布，雕花的线条宽度控制在0.1mm，匹配实际蚀刻工艺的加工精度要求。
