便携钥匙扣式气泡水平仪挂饰结构设计

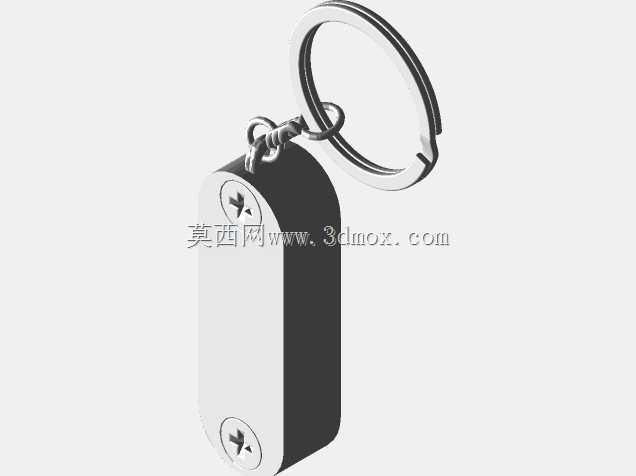

　　这款挂饰式水平测量件的设计，最初是面向现场设备调试人员随身快速找平的需求做的衍生结构，日常在车间做小型机架调平、壁挂件安装、小型工装校准的时候，经常会遇到忘带水平尺的情况，大尺寸条式水平仪揣在工装裤兜里晃荡硌腿，塞工具包又要翻半天，把水准泡集成到钥匙挂扣上，就能让常用量具和随身钥匙串绑定，出门带钥匙就不会落下找平工具。整体结构做了全密封封装设计，透明外壳采用耐冲击的透明工程材质，内部填充的水准泡液体做了防冻耐温配比，在零下十度到六十度的车间环境里都不会出现气泡卡顿、液体浑浊的问题，不会像廉价塑料水准泡那样摔一次就漏液失效。挂环部分采用标准的弹簧开口钥匙圈结构，链节用的是扭链连接，既可以挂在钥匙串上，也能临时挂在工装腰带挂点上，

　　需要用的时候摘下来就能直接贴在被测表面，不用额外找放置位置。水准泡的刻度线直接模压在透明外壳内壁，不会因为长期摩擦导致刻度磨损脱落，气泡的灵敏度做了适配日常场景的调校，每米偏差2mm的时候气泡就会偏移到刻度边缘，足够应对设备初调、家装挂画、小型支架安装的精度需求，不会像精密条式水平仪那样灵敏度过高，在非精加工表面上反复调平浪费时间。外形尺寸控制在长45mm、直径16mm的圆柱范围内，加上钥匙圈整体的悬挂长度不超过110mm，揣在口袋里不会突出硌腿，外壳两端做了圆弧过渡，没有尖锐棱角，不会刮坏工作服面料或者口袋里的其他物品。安装边界上，整个测量单元和钥匙挂链的连接点做了内嵌式金属嵌件，反复拉扯挂扣也不会出现连接柱断裂的问题，

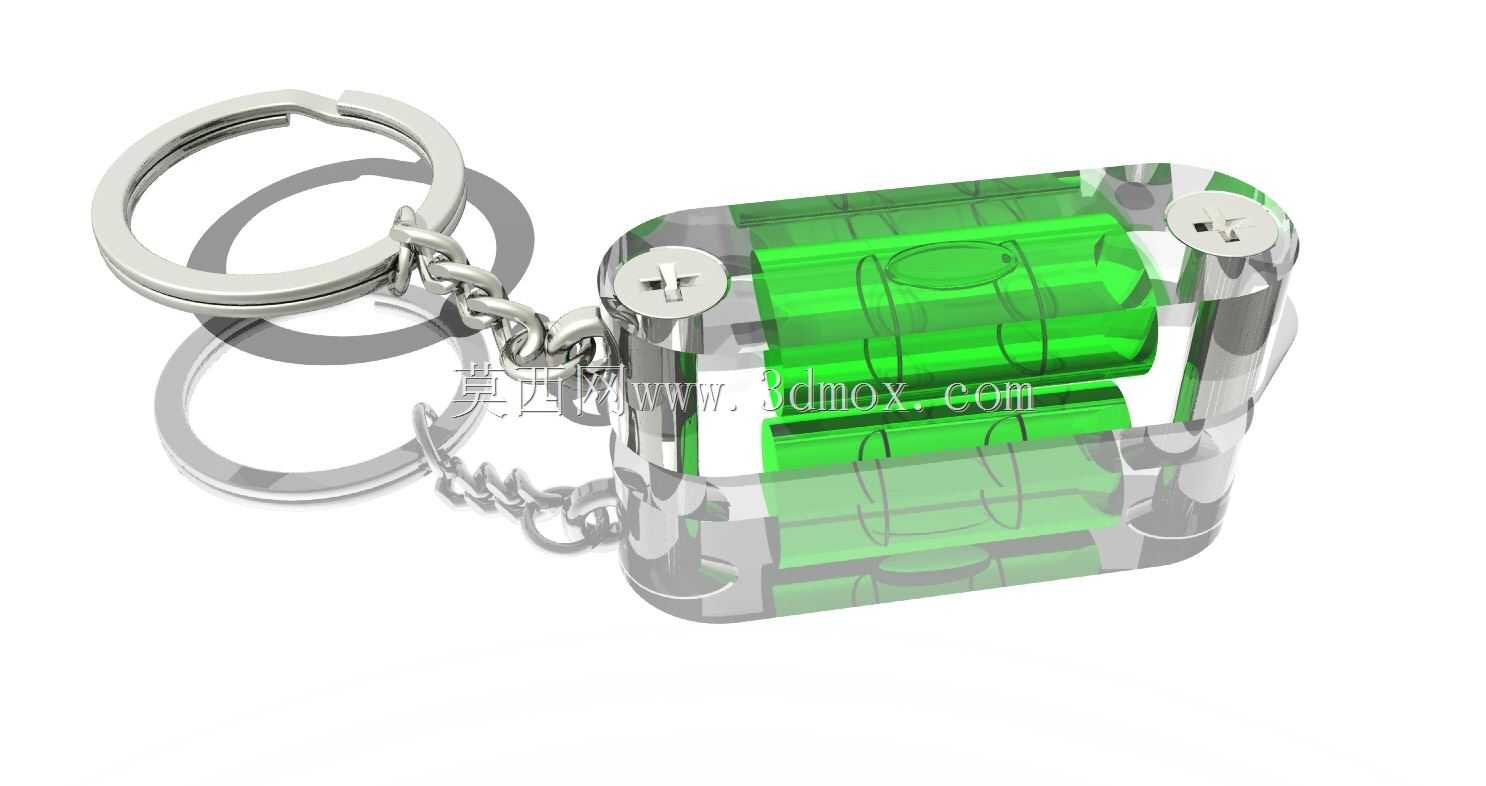

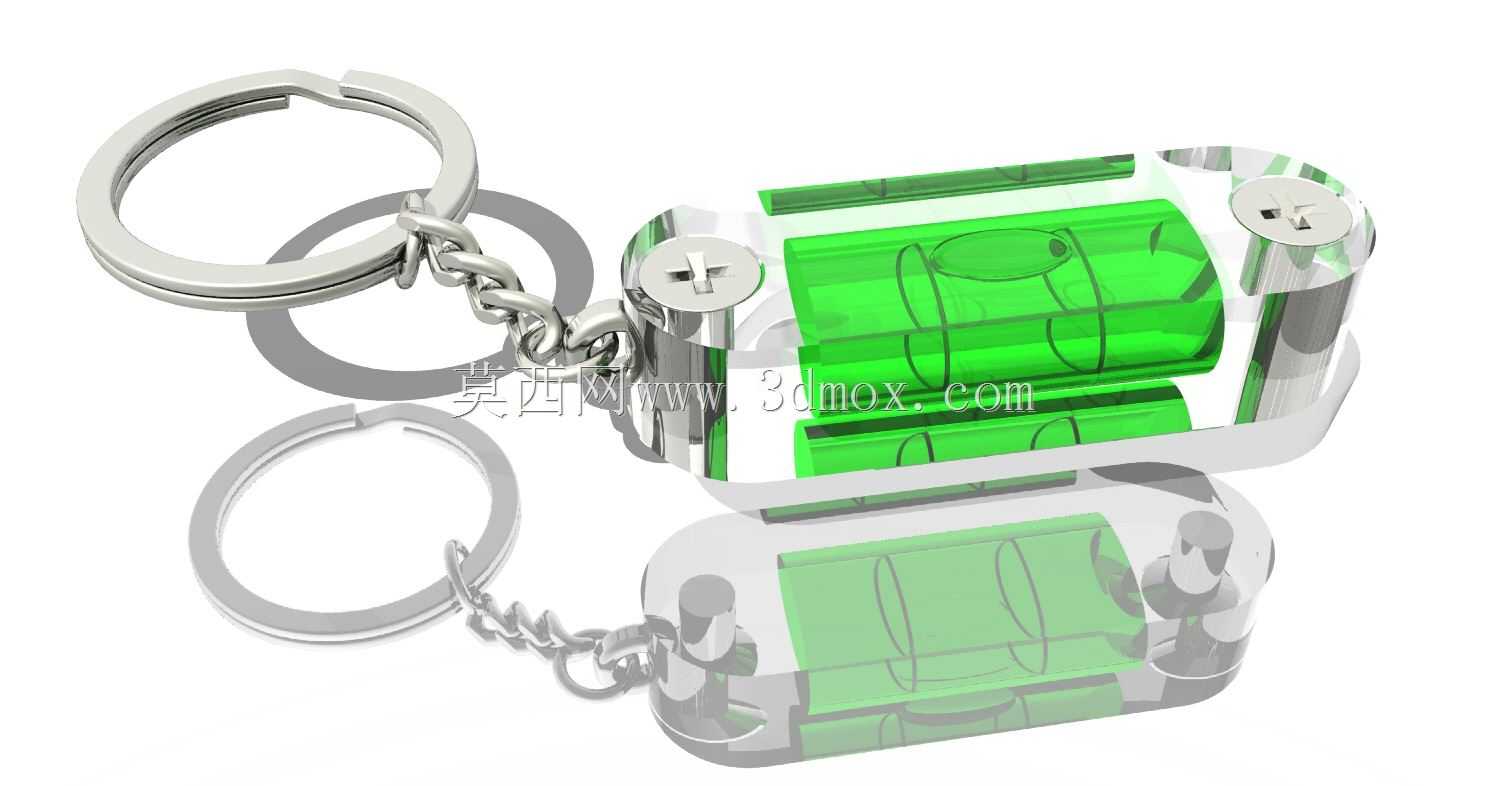

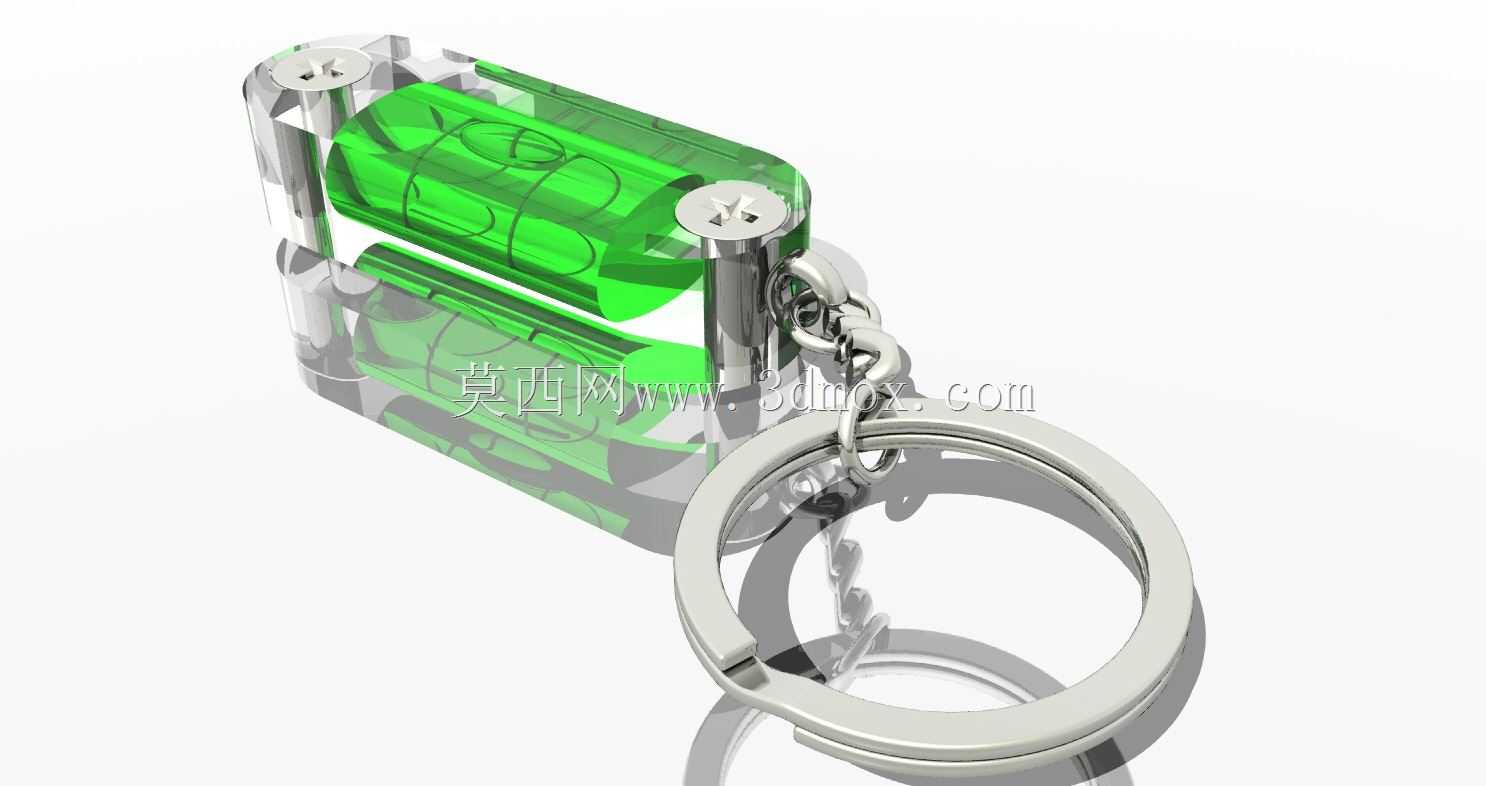

　　透明外壳和内部绿色储液腔之间做了双层密封结构，日常接触车间里的切削液、润滑油也不会出现渗液开裂的情况，外壳的透明部分做了防眩光处理，在车间强光或者户外阳光下也能清晰看清气泡位置，不会因为反光读不准数值。设计的时候特意把水准泡的安装基准面和圆柱外壳的圆柱面做了同轴度校准，不管是把圆柱面贴在水平面上，还是靠在垂直立面上，都能准确读出水平或者垂直方向的偏差，不用刻意找基准平面，临时搭在圆管、角钢这类异型构件上也能快速判断大致倾斜角度。和普通的 standalone 迷你水准泡比，这个结构把挂接功能和测量功能做了一体化整合，没有额外的突出挂耳，整体轮廓光滑连续，不会在掏钥匙的时候勾住口袋内衬或者工作服的走线，内部的绿色储液腔做了加厚处理，

　　就算从一米高度掉落到水泥地面上，也不会出现腔体碎裂、液体泄漏的问题，适配车间日常粗放的使用场景。在实际使用场景里，维修人员调试小型输送线支架的时候，可以直接掏出来放在支架型材上快速初调，不用来回跑工具柜拿水平尺；电工安装壁挂式控制箱的时候，挂在钥匙上的水平仪可以直接贴在箱体表面快速找平，不用额外携带工具；甚至户外安装监控支架、太阳能小型板架的时候，这个随身挂着的小量具都能快速完成初步找平，减少来回调整的次数。结构内部没有多余的活动零件，所有连接部位都是过盈压装加密封胶固定，长期使用不会出现零件松动、水准泡移位的问题，钥匙圈的开合力度做了适配，既不会因为轻微拉扯就开口掉钥匙，也不会硬到指甲抠不开挂环，日常挂取钥匙的时候手感顺畅。
