便携折叠式户外露营插接烧烤炉结构

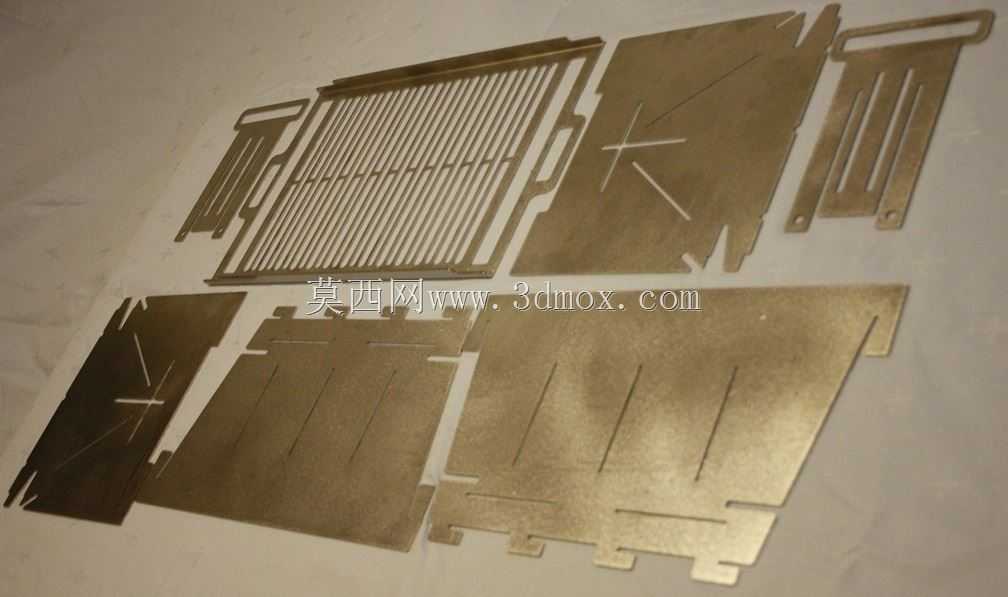

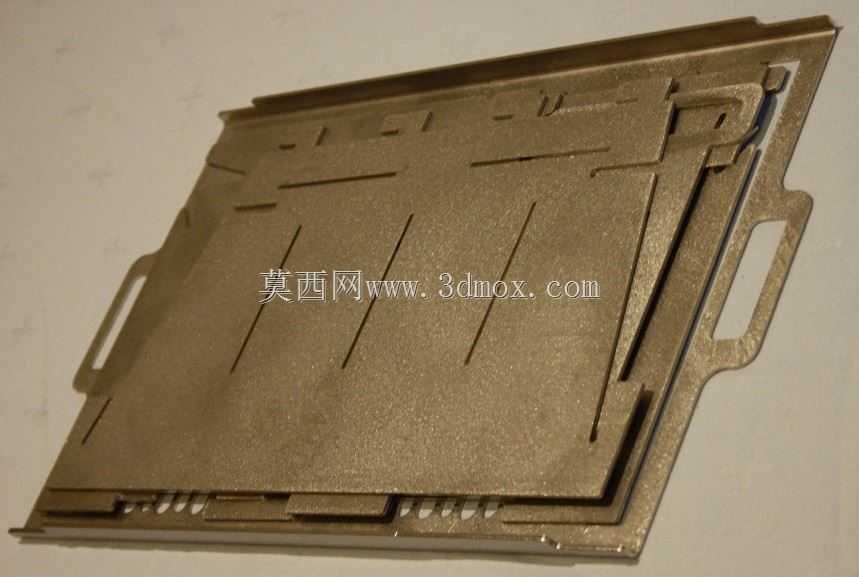

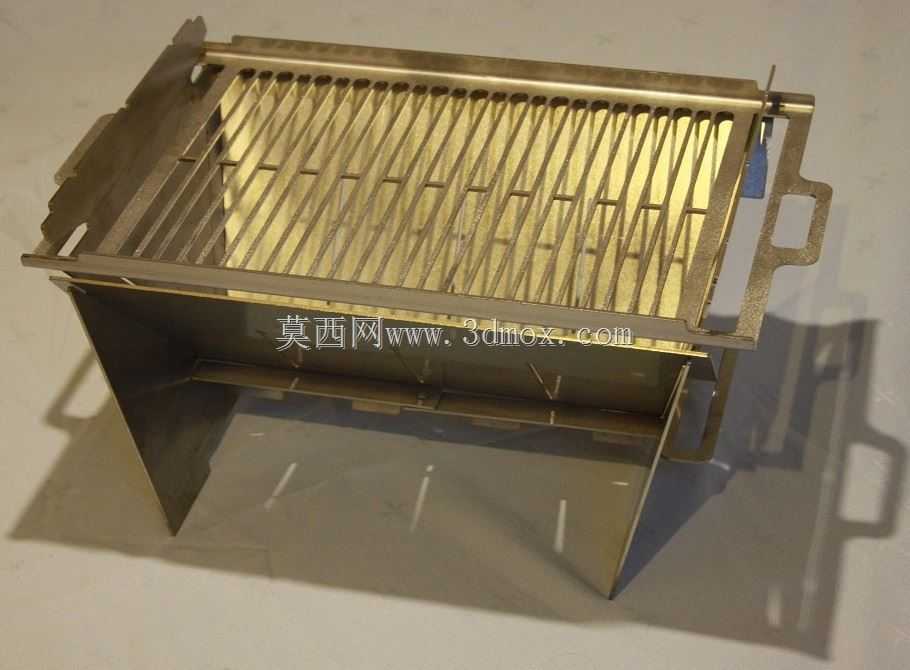

　　这款插接式烧烤炉的设计核心围绕户外轻量化出行场景展开，区别于传统固定式焊接烧烤架，整体采用无紧固件插接装配逻辑，所有钣金构件通过折弯成型的卡槽、翻边实现互锁拼接，用户无需额外工具即可完成组装与拆解，拆解后所有板件可平铺叠放，整体收纳厚度控制在30mm以内，能够轻松放入常规户外背包侧袋或是车载储物格的缝隙中，适配徒步露营、自驾野营、近郊野餐等多类户外烹饪场景。

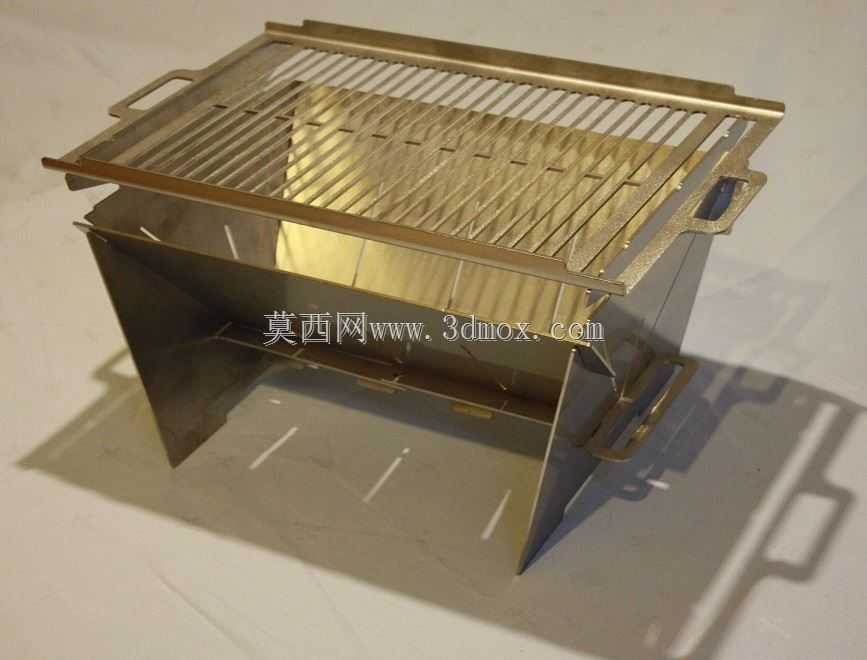

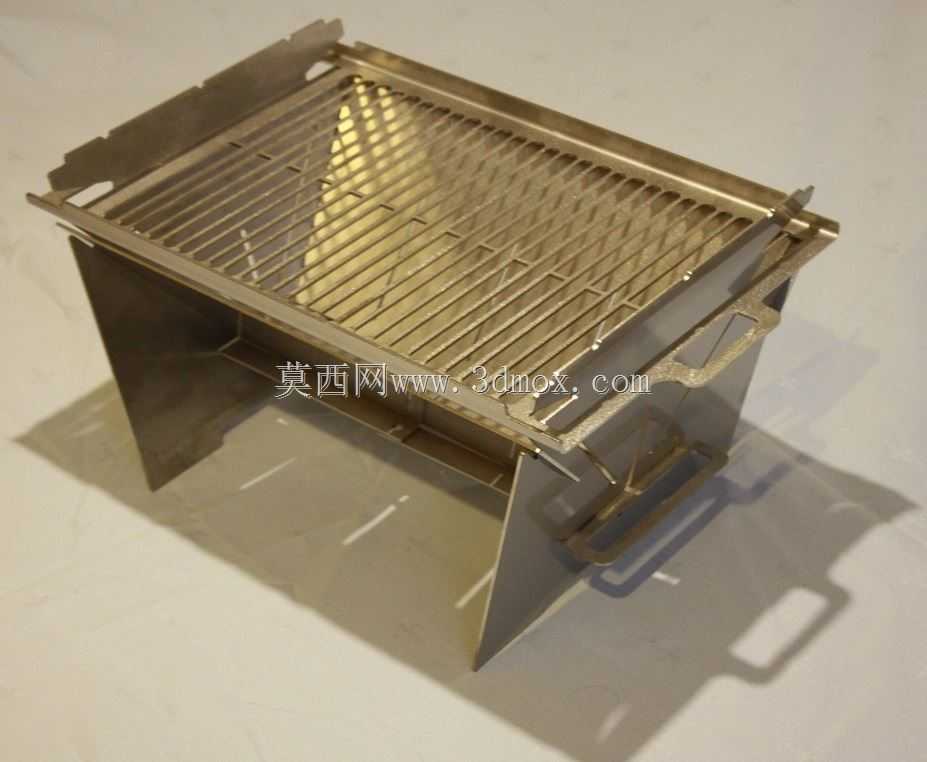

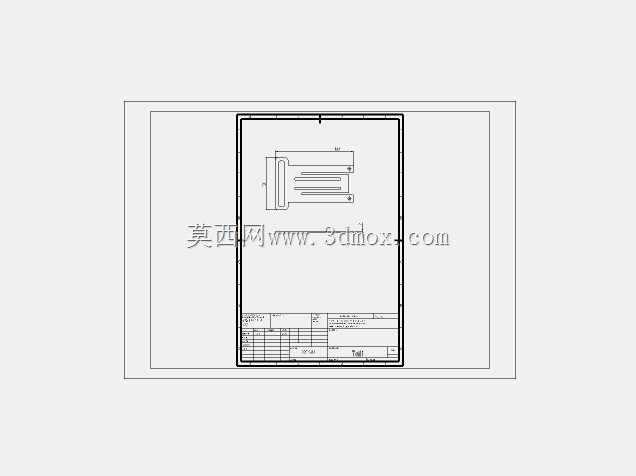

　　从功能结构来看，炉体主体采用食品级耐热钣金材质，底部支撑腿通过侧边板的开槽直接插接固定，展开后形成稳定的四点支撑结构，支撑腿外翻的折弯边能够增大与地面的接触面积，即便在不太平整的泥地、草地或是碎石滩上，也能保证炉体放置的稳定性，不会出现侧翻、滑移的问题。炉体两侧设计有一体化折弯成型的提手结构，提手处做了外翻卷边处理，既避免钣金锐边划伤手部，也能在炉体短暂余温状态下实现短距离挪动，无需额外搭配防烫手套。

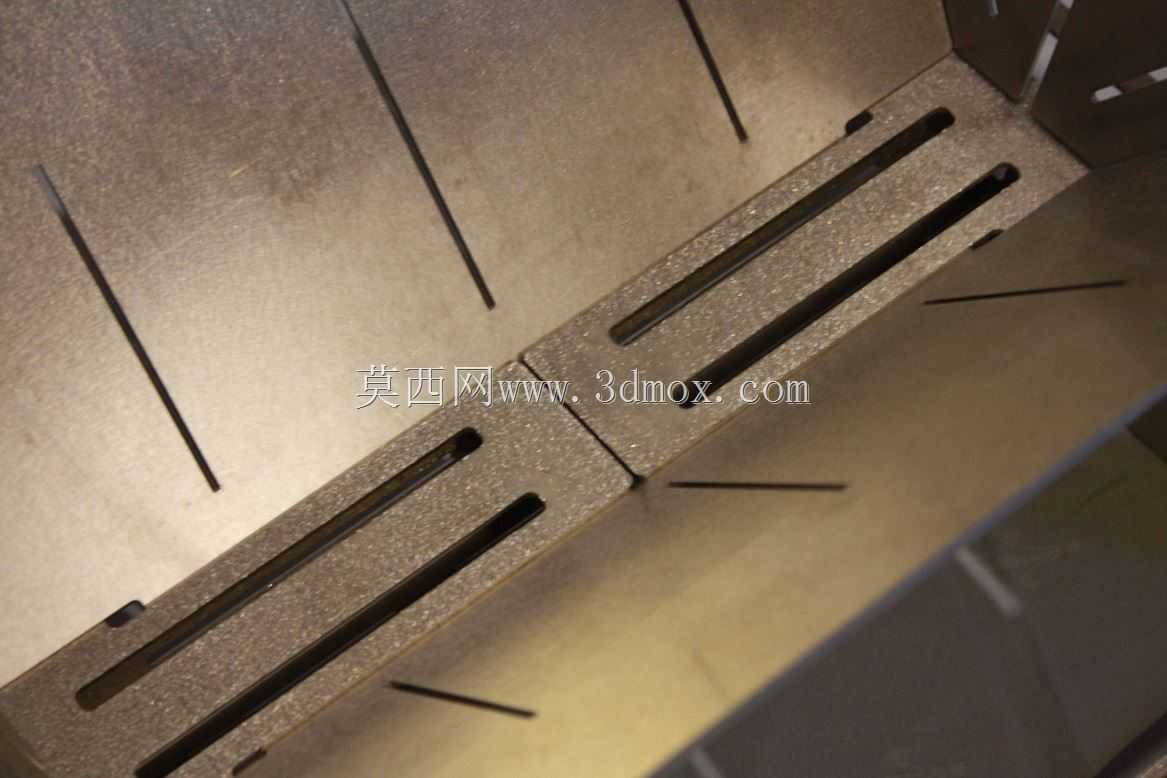

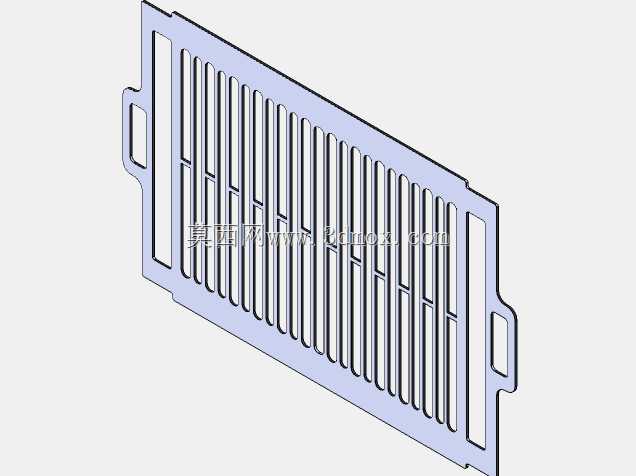

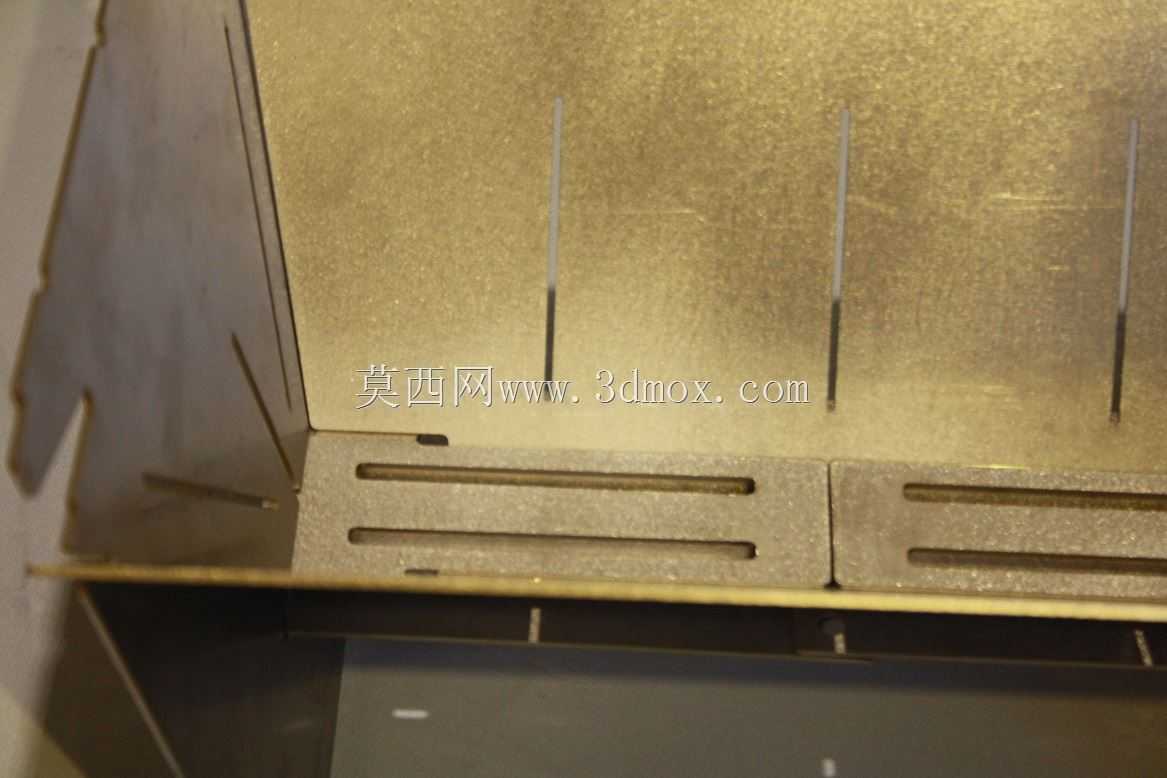

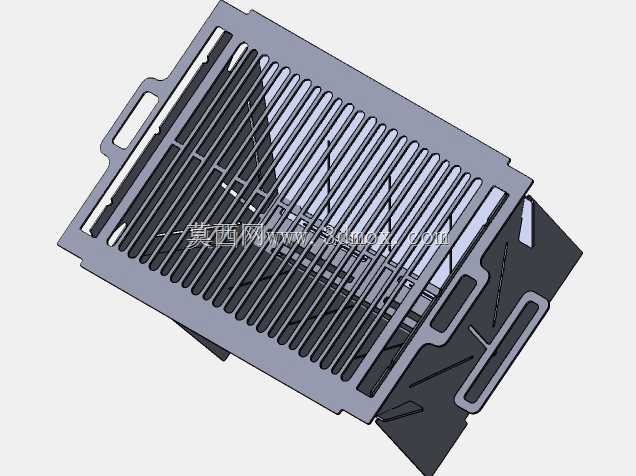

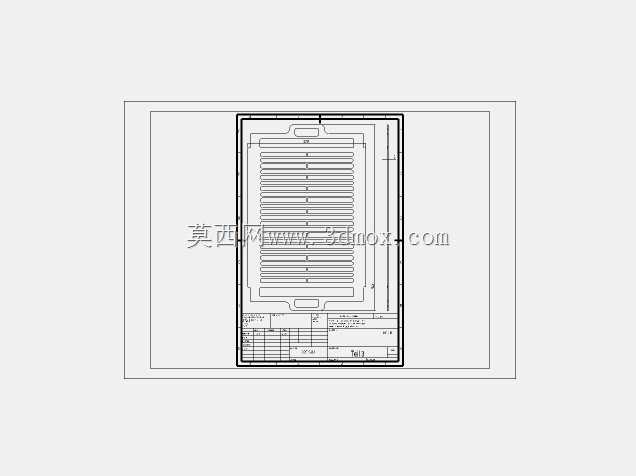

　　烤网部分采用平行栅格结构，栅条间距经过反复调试，控制在8mm左右，既能够避免小块食材掉落至炭仓，也能保证炭火的热量充分向上传导，同时栅条做了上凸的折弯造型，能够减少食材与烤网的接触面积，降低烤制过程中食材粘黏的概率。炭仓与烤网之间预留了足够的进风空间，炉体底部没有设置封闭底板，自然通风状态下就能为木炭燃烧提供充足的氧气，无需额外搭配鼓风设备，同时炭灰能够直接落至地面，清理时仅需在炭火完全熄灭后将炉体抬起倾倒残留灰渣即可，维护流程十分简便。

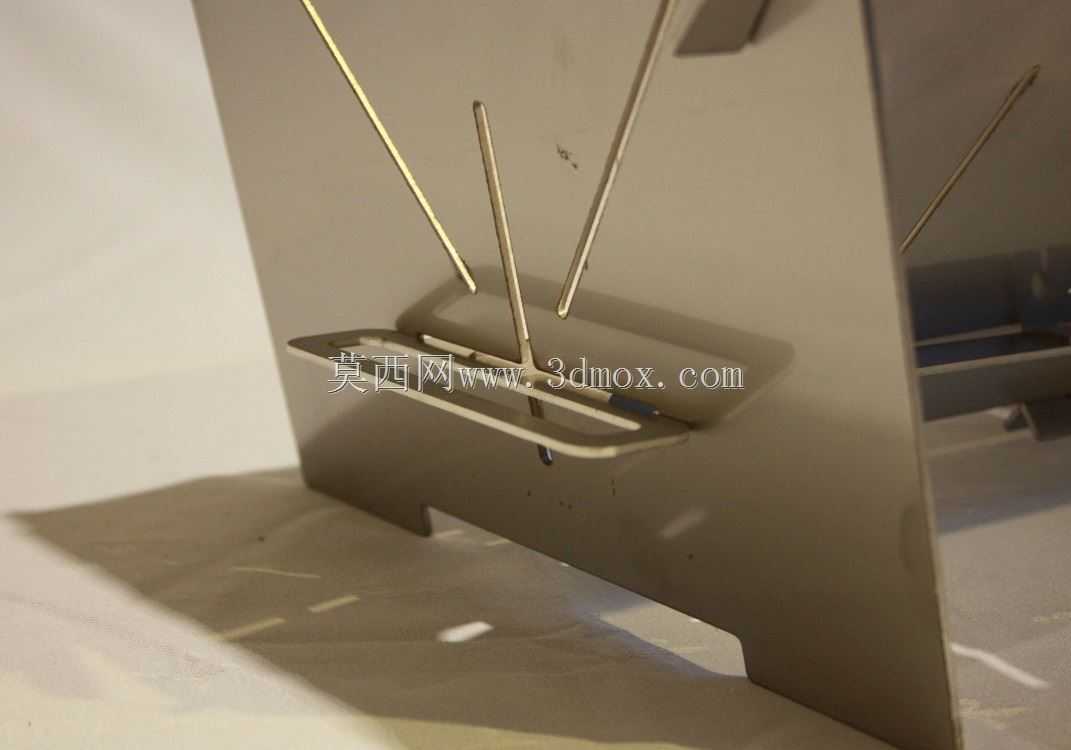

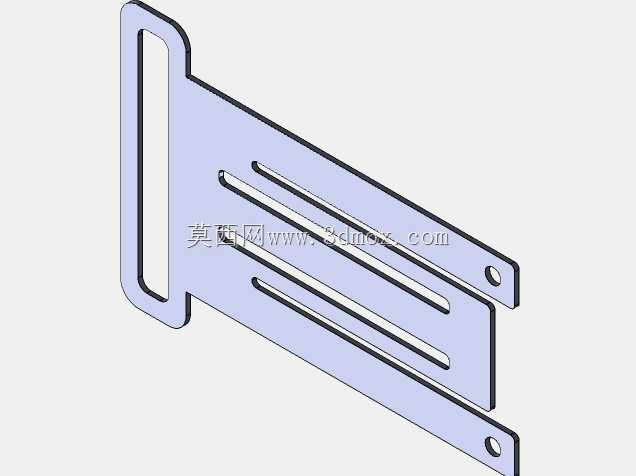

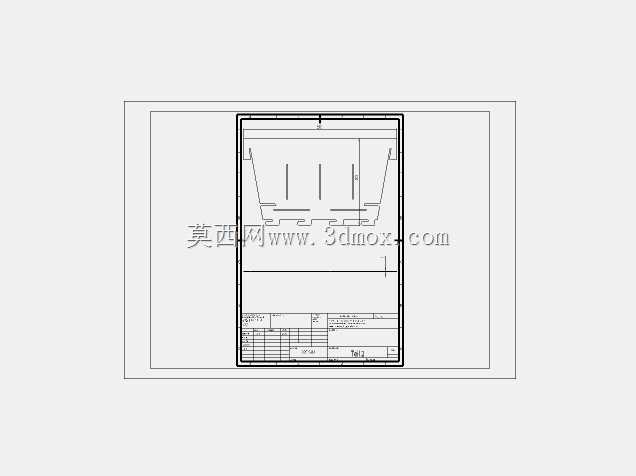

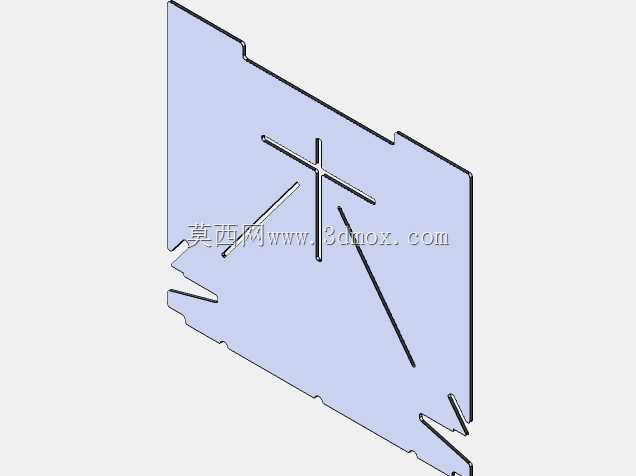

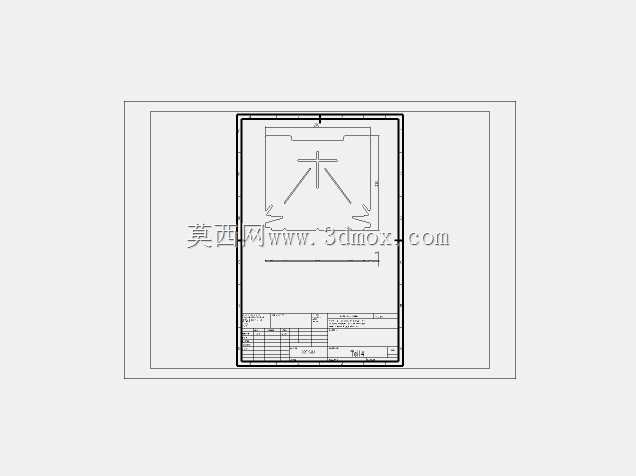

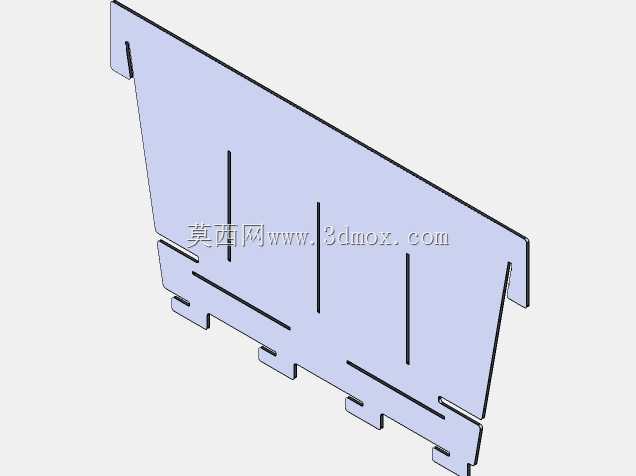

　　从设计思路上，这款烤架完全摒弃了多余的附属结构，所有板件均采用激光下料后数控折弯成型，没有复杂的冲压工序，加工成本可控，同时所有构件之间没有焊接点，单个构件出现变形损坏时可单独替换，无需整体报废。装配逻辑上遵循从上到下的插接顺序，烤网通过侧边板顶部的卡槽直接卡入固定，不会在使用过程中出现滑移脱落，侧边板与端板之间通过互相咬合的插片连接，组装时仅需将插片对准对应卡槽推入即可完成锁定，拆解时向外侧轻掰板件就能解除锁止，操作门槛极低，即便是没有装备使用经验的用户也能在一分钟内完成整炉组装。

　　安装边界方面，整炉展开后整体外形尺寸控制在320mm220mm180mm左右，有效烤制面积约为0.06平方米，单次可容纳2-3人份的烧烤食材，完全满足小群体户外出行的烹饪需求。收纳状态下所有构件叠合后的轮廓尺寸与A4纸张大小接近，不会占用过多的储物空间。结构强度上，所有受力部位的钣金折弯边都做了加强压筋处理，整炉承重可达5kg以上，完全能够承载食材、烤网以及木炭的总重量，正常使用过程中不会出现结构变形的问题。

　　实际使用场景中，这款烤架除了常规的木炭烧烤用途外，还可在底部搭配防火隔热板后作为小型户外炉具的支架使用，上方可放置平底烧水壶、煎锅等炊具，实现烧水煮茶、煎制食物的功能，拓展了户外场景下的使用范围。由于整体采用全金属钣金结构，没有易损的塑料、布艺构件，能够适应户外复杂的温湿度环境，即便在阴雨天气下使用，后续仅需擦干水分即可存放，不会出现锈蚀、腐烂的问题，长期重复使用的耐用性表现优异。
