高密度D-SUB15引脚分接接线模块

　　在工业控制信号布线、测试台架搭建、老旧设备信号转接改造这类场景里，经常会遇到D-SUB接口线束需要分接引出的需求——直接在原线束上破线分接不仅可靠性差，后期排查故障也极难溯源，这类高密度15引脚分接模块就是为解决这类布线痛点设计的转接构件。模块本体集成了公、阴两个D-SUB高密度连接器，分别对应输入与对接端，不需要额外制作转接线束，就能实现D-SUB接口的通路贯通，同时把15个引脚的信号全部引出到板载的螺钉式接线端子上，每个端子旁都做了清晰的引脚序号丝印，接线时可以直接对应引脚定义接线，不需要反复对照接口定义表查线，能大幅减少接线错误率。从结构设计上看，模块采用PCB作为承载基体，

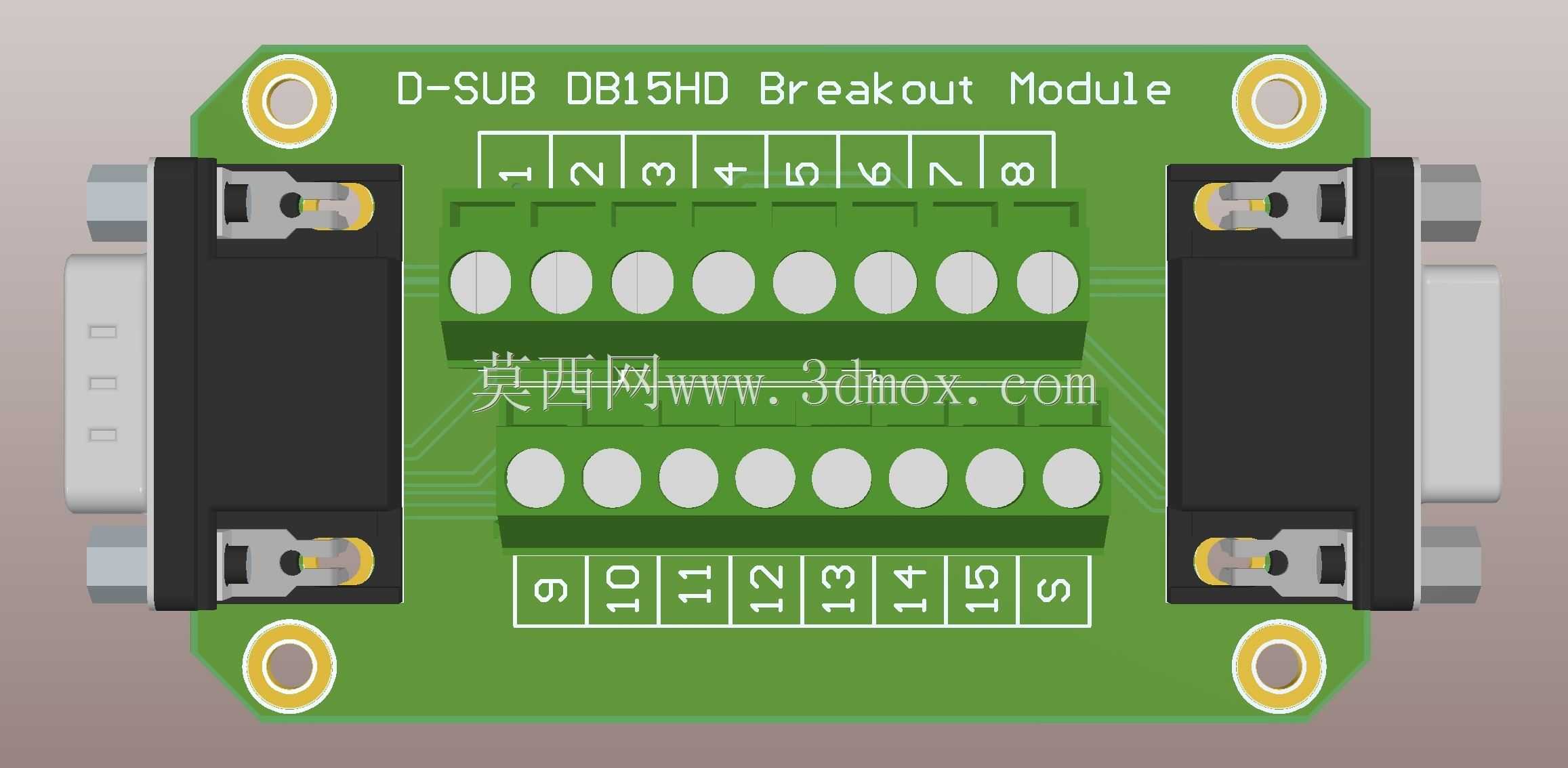

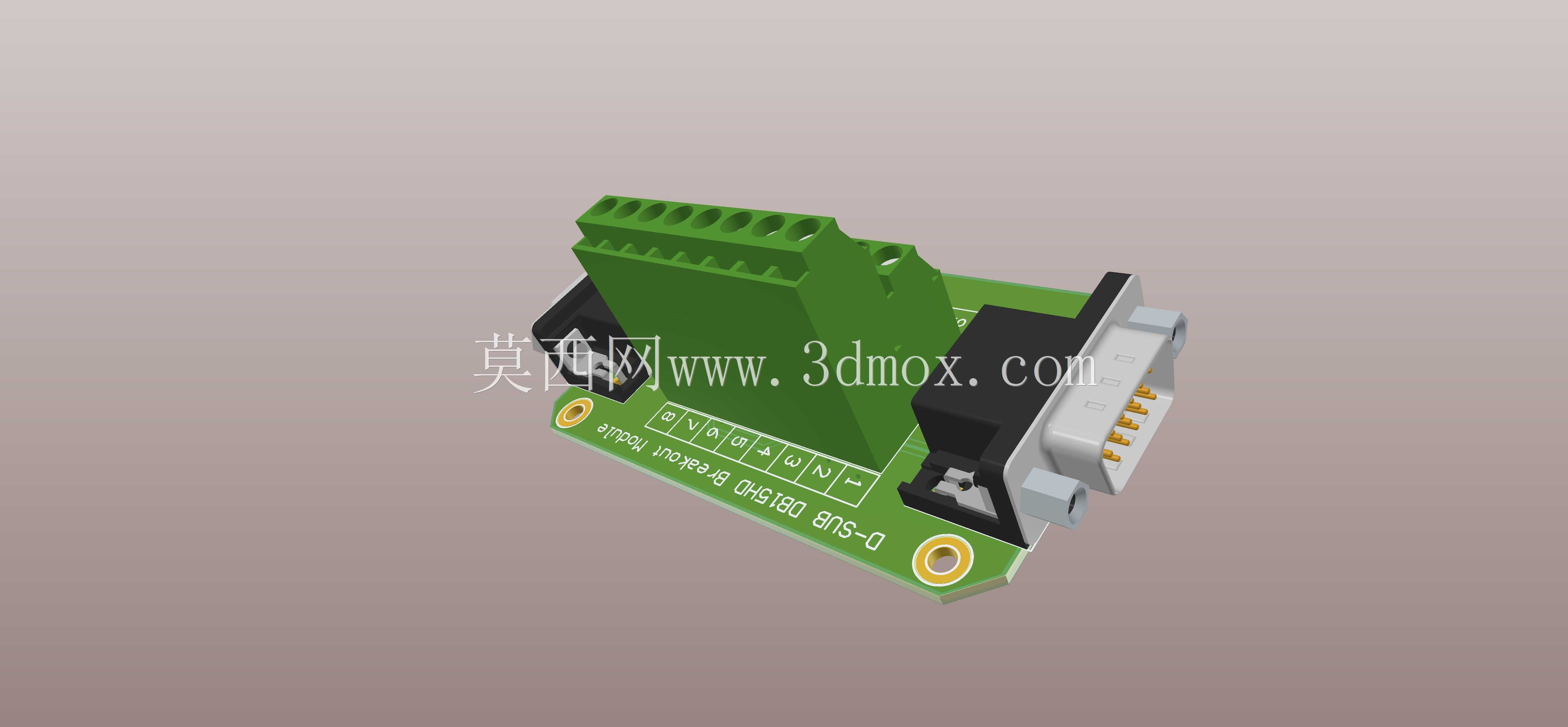

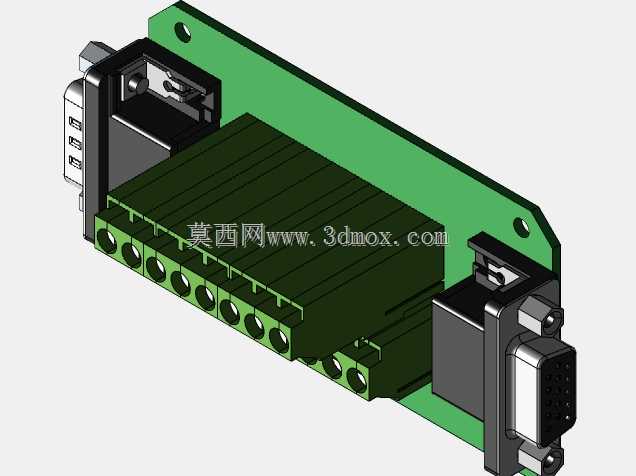

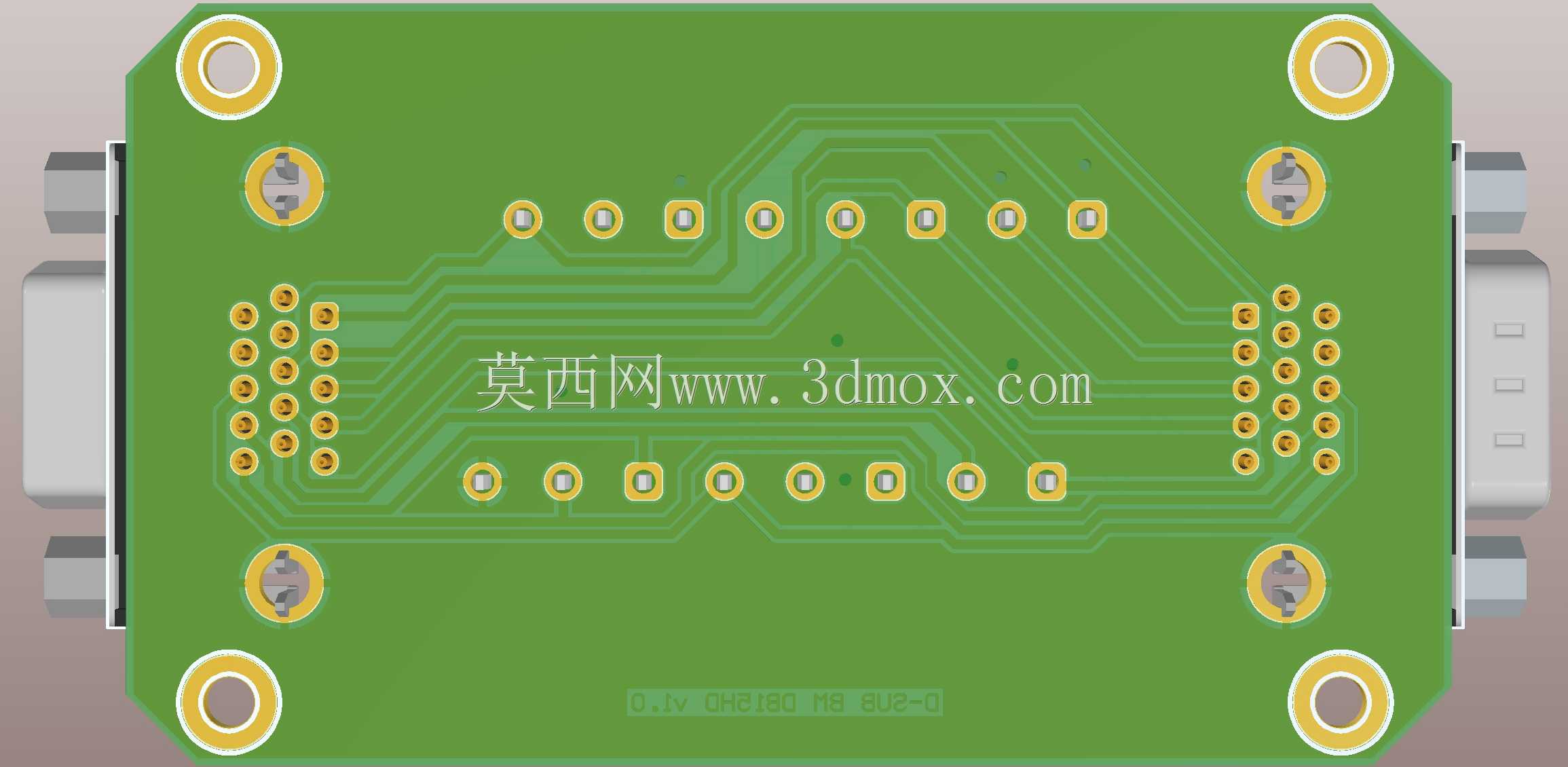

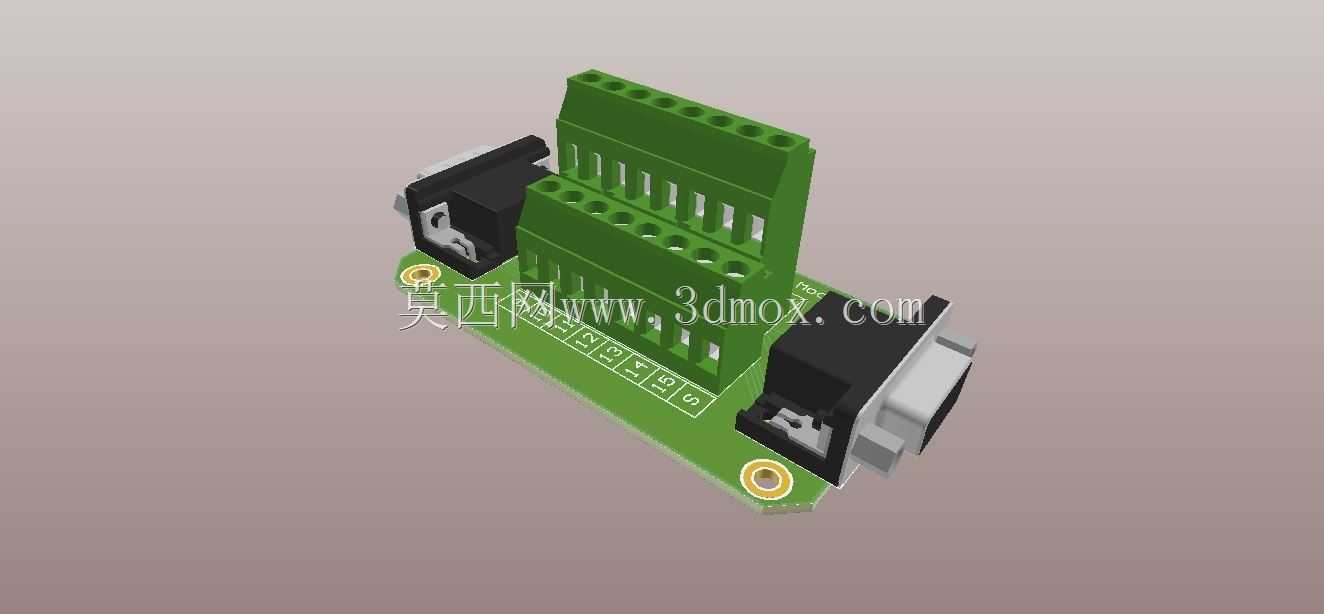

　　两个D-SUB连接器分别布置在PCB板的两个对角位置，连接器的金属外壳直接与PCB上的接地焊盘连通，既可以保证连接器的结构固定强度，也能实现屏蔽层的可靠接地，降低工业现场电磁干扰对信号传输的影响。两层错位布置的绿色螺钉端子排设置在PCB板的中部区域，端子排的接线口朝向一致，每个接线位的间距符合通用低压信号接线的安全间距要求，接线时不需要倾斜螺丝刀就能完成螺钉紧固操作，相邻接线位之间不会出现操作干涉。PCB板的两个对角位置设计了金属衬套的安装孔，安装孔的位置避开了板上的走线与焊盘，既可以用螺钉直接固定在设备的安装平面上，也可以配合铜柱实现架高安装，适配不同的安装空间需求。安装边界上，

　　模块整体的凸起高度主要由D-SUB连接器的外壳高度与端子排的高度决定，两个方向的连接器伸出长度都控制在常规D-SUB接插件的标准尺寸范围内，不需要额外预留过大的接插操作空间，端子排的顶部到PCB安装面的高度也符合常规接线操作的空间要求，不会出现接线后端子与周边构件干涉的问题。实际使用中，这类分接模块可以直接串接在原有D-SUB信号链路中，不需要改动原有设备的接口结构，就能把集中在D-SUB接口里的多路信号拆分引出到独立端子上，既可以用来外接测试设备采集信号，也可以用来分接多路控制信号到不同的执行单元，相比手工焊接的转接板，这种一体化设计的模块结构强度更高，接线的可靠性更强，长期在工业现场的振动环境下使用也不容易出现虚接、脱焊的问题。

　　设计时充分考虑了现场接线的操作便利性，端子排采用的是通用的螺钉压接结构，适配常规的多股铜芯信号导线，不需要额外压接冷压端子就能直接接线，对于临时改线、快速布线的场景适配性很强。板上的丝印除了引脚序号之外，还在安装孔位置做了定位标记，安装时可以快速对准安装孔位，减少安装对位的时间。两个D-SUB连接器的固定脚都做了加强焊接处理，频繁插拔连接器也不会出现焊盘脱落的问题，能满足现场多次调试插拔的使用需求。
