重力上壶式气动喷漆喷枪结构设计

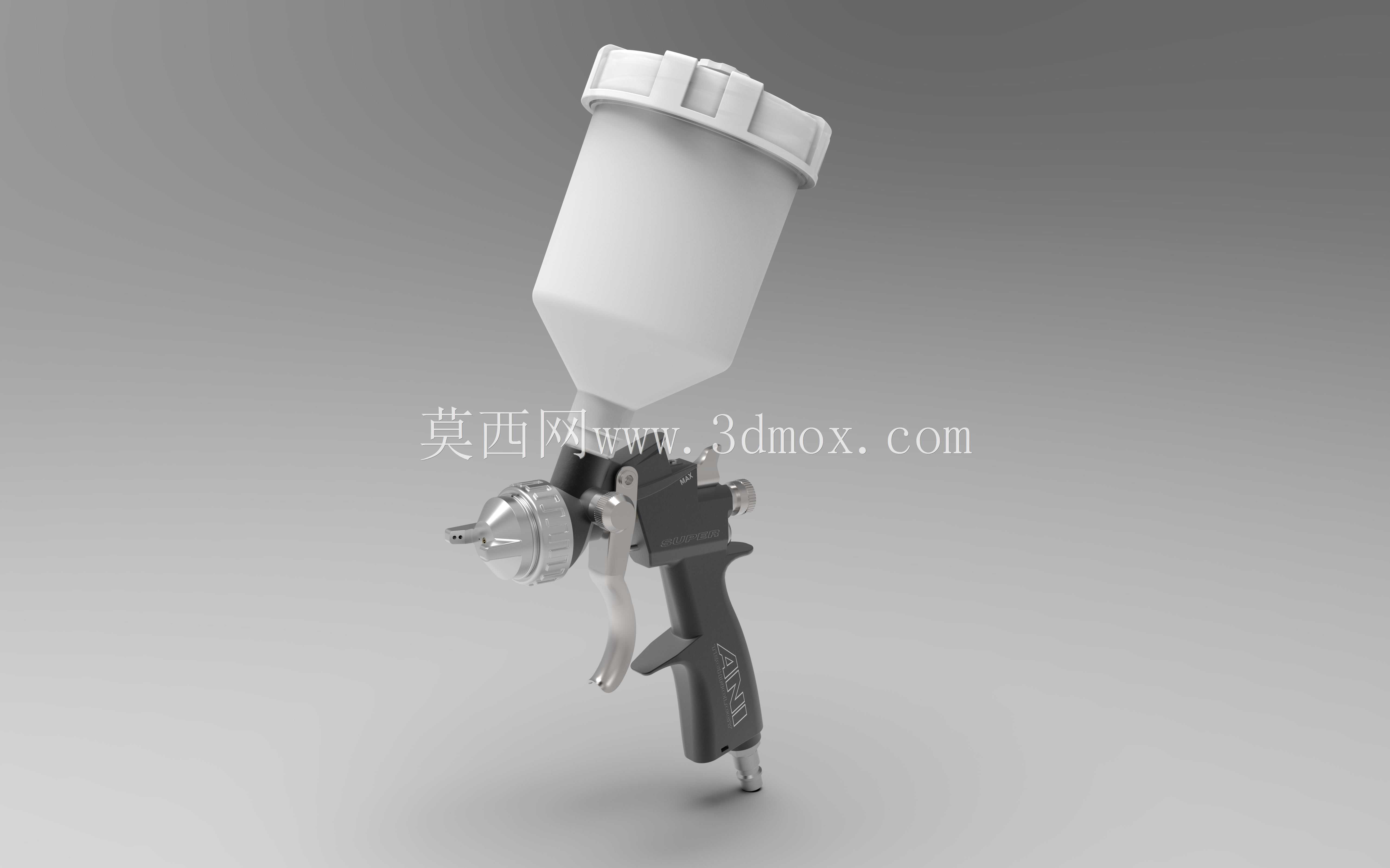

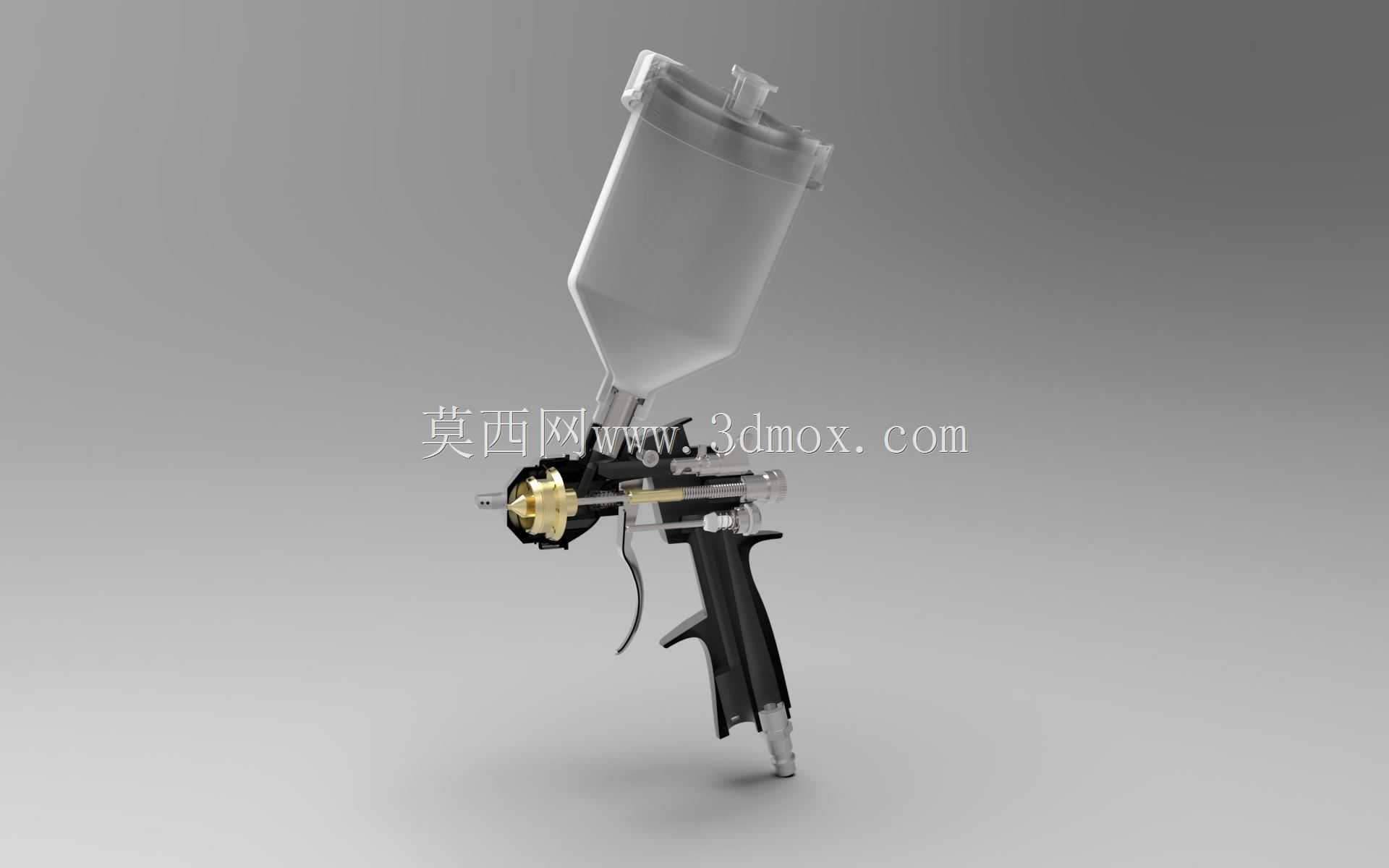

　　这款重力上壶式气动喷漆喷枪，是表面涂装工序里应用极广的手持作业工具，在汽车钣金补漆、家具木器涂装、五金工件表面喷塑、机械设备外观翻新、广告标识喷绘等场景中都能见到它的身影，相比大型固定式喷涂设备，它的作业灵活性极强，能够适配复杂曲面、边角死角、小面积补涂等多种作业工况，不需要复杂的安装固定流程，接入压缩空气气源即可快速投入作业。从结构设计逻辑来看，上壶式的储料杯布置在枪体上方，依靠涂料自身重力向枪头内腔供料，相比下吸式结构，它的涂料利用率更高，对于高粘度涂料的输送适配性更好，不需要过高的负压就能完成稳定供料，也能减少涂料残留，在小批量多色涂装作业时，更换清洗的效率更高。枪体的握持部分按照人体工学做了弧度收窄设计，

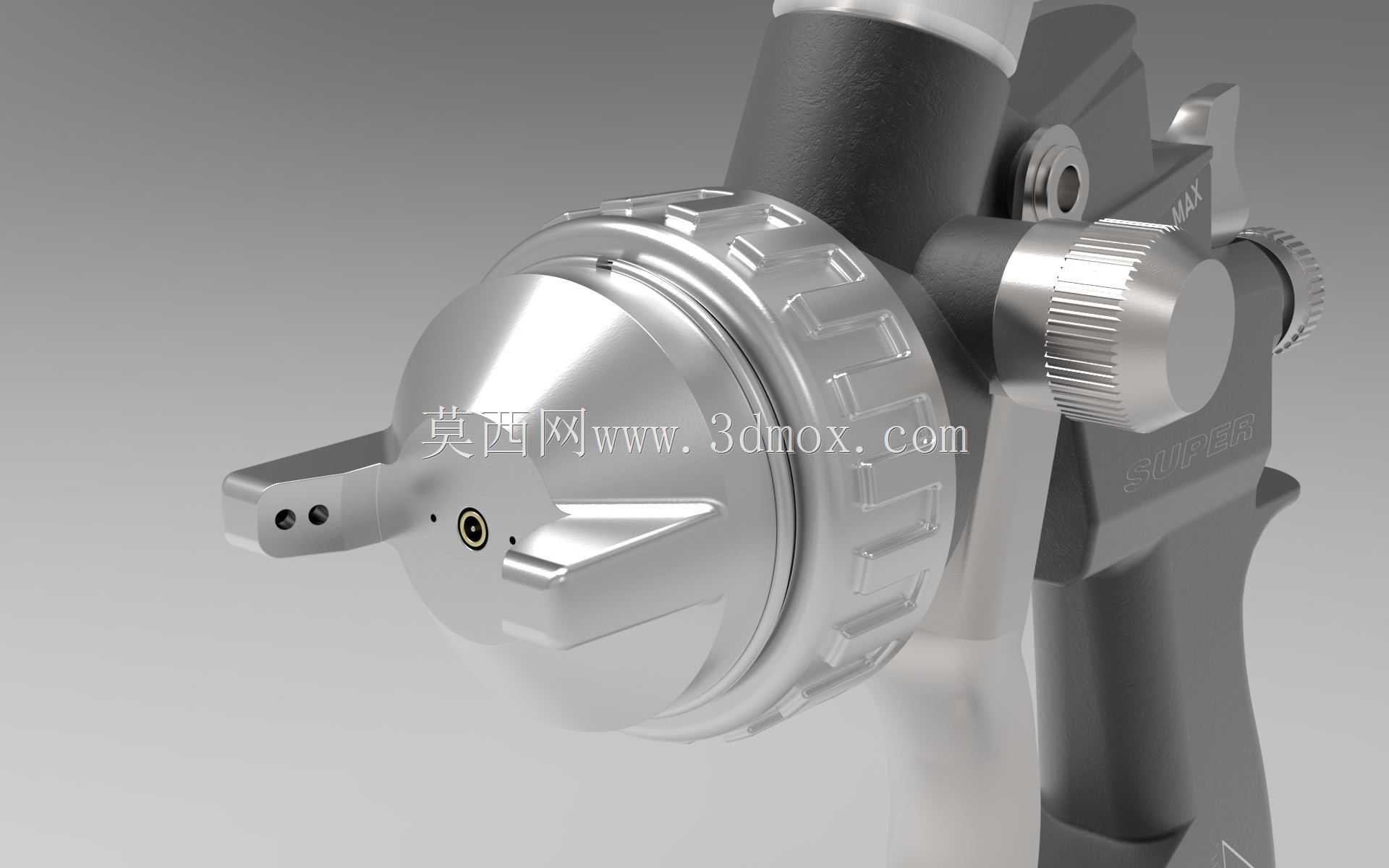

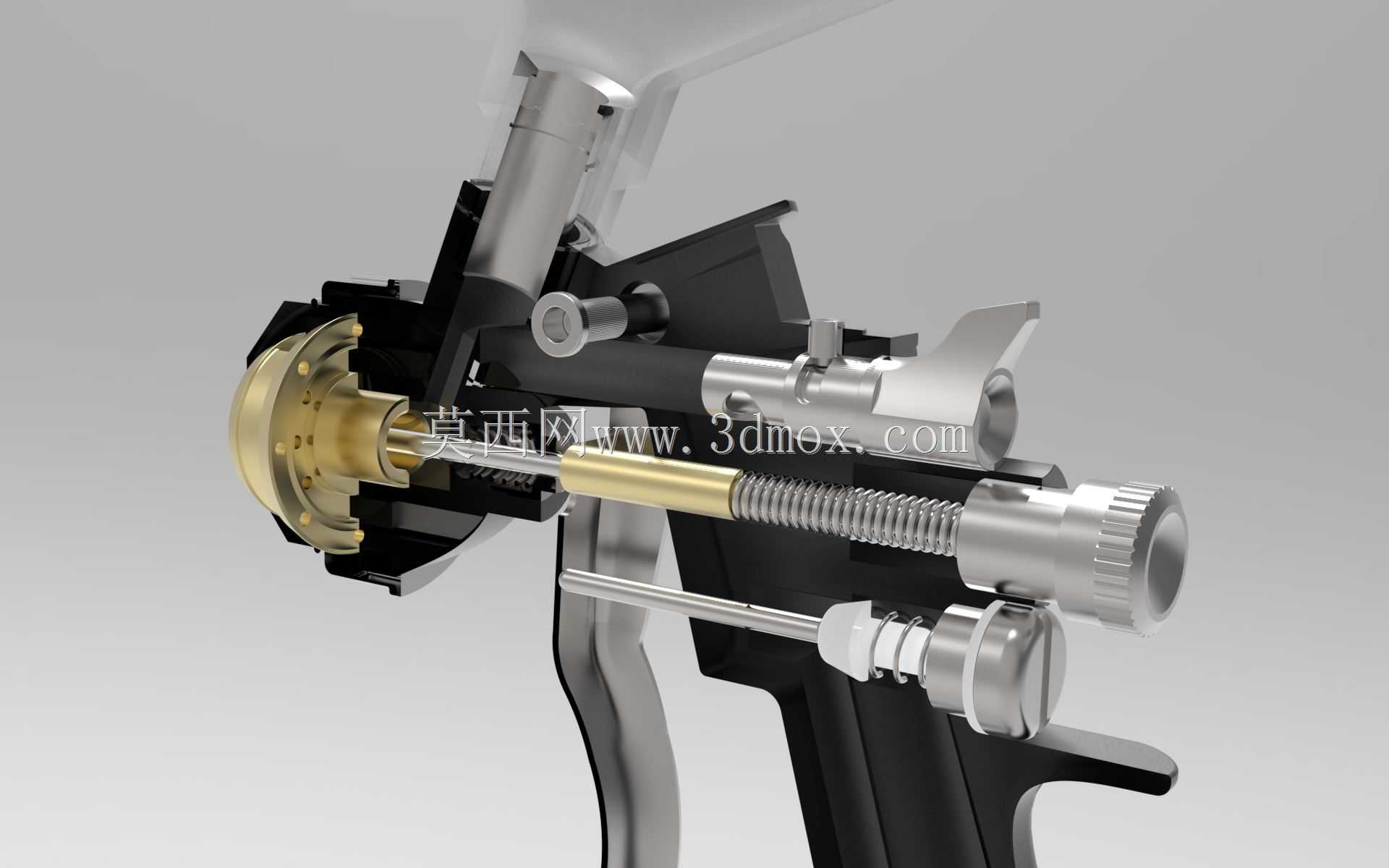

　　扳机的行程做了分段设计，轻扣扳机时仅开启气路，可提前对工件表面做吹尘处理，继续扣下扳机才会顶开涂料针阀，让涂料与压缩空气在喷嘴处混合雾化，这种分段控制逻辑能有效避免刚开枪时出现的涂料滴漏问题，也方便作业人员根据喷涂距离、走枪速度灵活调整出漆量。枪头部分的气帽设置了多组对称出气孔，中心孔负责输出涂料混合主气流，侧边的辅助气孔负责调整雾化扇面的幅度与形状，作业人员可以通过旋转气帽调整扇面方向，适配水平走枪、竖直走枪的不同作业需求，喷嘴与涂料顶针采用同轴度极高的配合设计，关闭状态下密封可靠，不会出现漏漆渗漆的问题，不同口径的喷嘴可以快速更换，适配从低粘度清漆到高粘度底漆的不同涂料类型。储料杯采用上宽下窄的锥型设计，

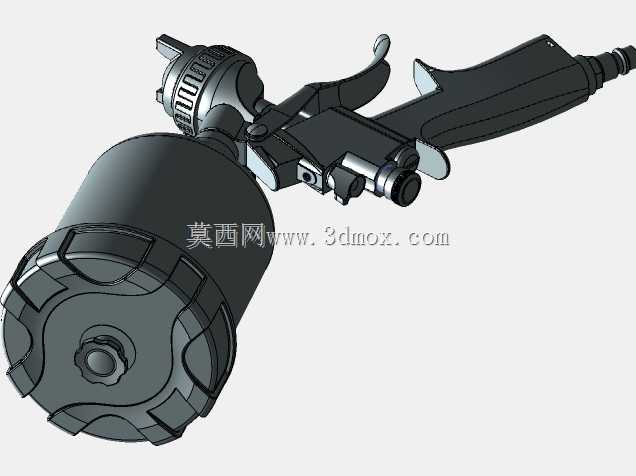

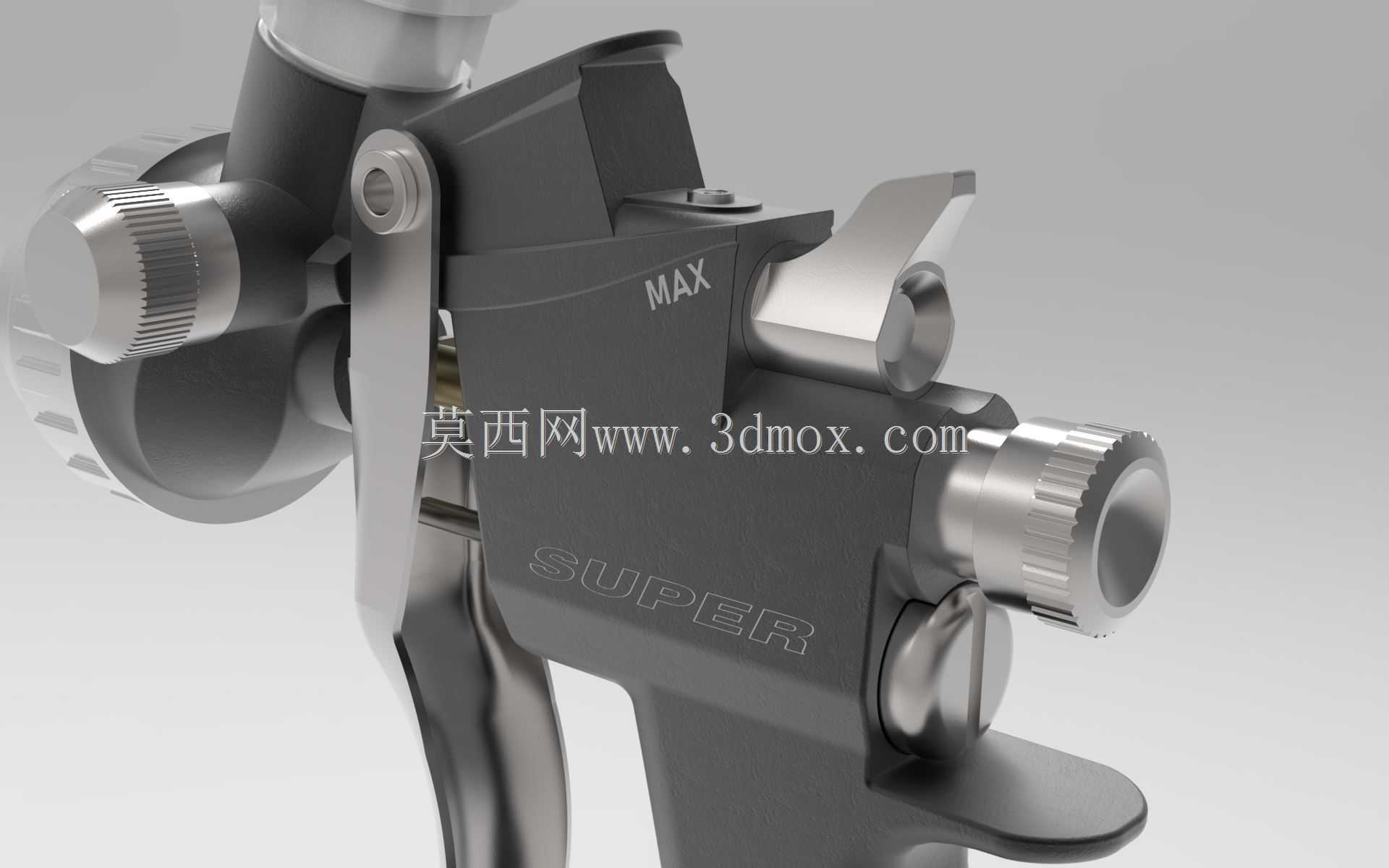

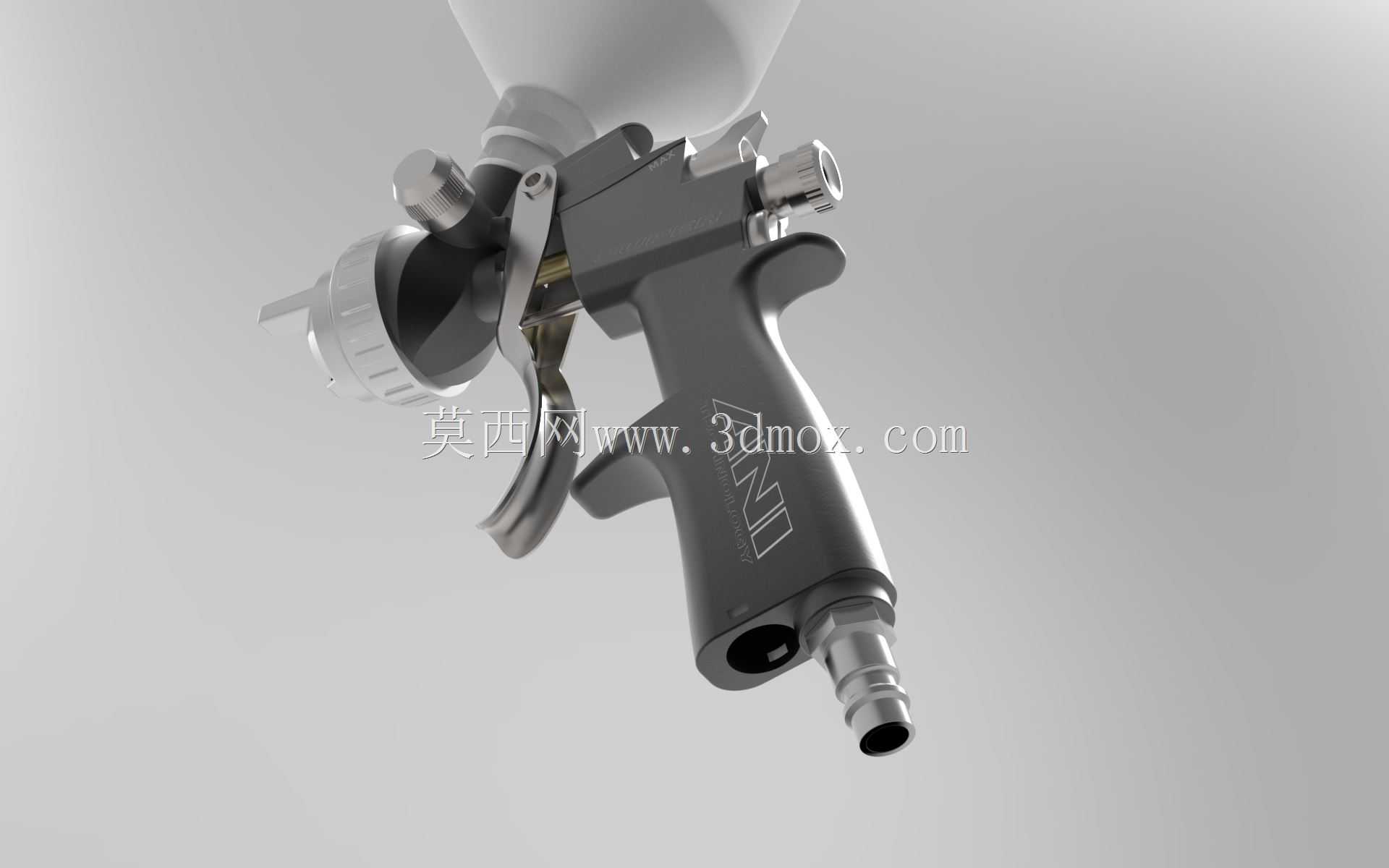

　　杯身与枪头的连接位置做了倾斜角度处理，即使在侧喷、仰喷的作业姿态下，杯内剩余涂料也能持续流向供料口，不会出现断漆、供料不均的问题，杯盖设置了透气孔与密封卡扣，既保证杯内气压平衡，让涂料能够顺畅下流，也能避免作业过程中涂料洒漏，杯身采用耐溶剂的材质制作，能够适配常见的油性漆、水性漆、稀释剂等涂装耗材，不会出现腐蚀溶胀的问题。枪体尾部设置了三个调节旋钮，分别负责调整出气压力、出漆量大小、雾化扇面幅度，旋钮表面做了滚花防滑处理，作业人员佩戴防护手套也能精准调节参数，不需要额外工具就能完成参数微调。气路接口设置在枪体最下方，采用标准的气动快插接口规格，能够适配车间常见的压缩空气气管，接口内部做了密封处理，不会出现漏气泄压的问题，

　　保证雾化压力稳定。从安装边界与外形尺寸来看，整枪长度控制在手持作业的舒适区间，储料杯的容量适配单次小面积作业的涂料用量，不会因为过重导致长时间握持疲劳，枪体的重心落在握持手的虎口位置，长时间举枪作业也能减少手部负担。在实际生产作业中，这类喷枪的雾化效果直接决定涂装质量，设计时对气路的流道做了平滑过渡处理，减少气流紊流的产生，保证喷出的涂料颗粒均匀细腻，不会出现橘皮、流挂、漆点不均等涂装缺陷，枪体的所有过流部件都做了耐腐处理，长期接触各类涂料溶剂也不会出现锈蚀、堵塞的问题，日常维护时只需要定期拆卸喷嘴、顶针做清洁，更换密封件就能长期保持稳定的作业性能。针对不同的作业场景，这款喷枪的结构预留了足够的扩展空间，可以通过更换不同口径的喷嘴组件，适配从精细的工艺品彩绘到大面积的工业底漆喷涂的不同需求，枪身的连接部位都采用标准螺纹规格，易损件都能通用替换，不需要定制专用配件，能够降低设备的后期维护成本。在结构设计的细节上，扳机与枪体之间的铰接部位做了耐磨处理，长期扣动扳机也不会出现松旷、卡滞的问题，弹簧的回弹力度适中，既不会因为力度过大导致操作疲劳，也能保证松开扳机时阀针能够快速复位，及时切断涂料供给，避免余漆滴落在工件表面造成瑕疵。
