轮式移动液压劈木作业设备结构设计

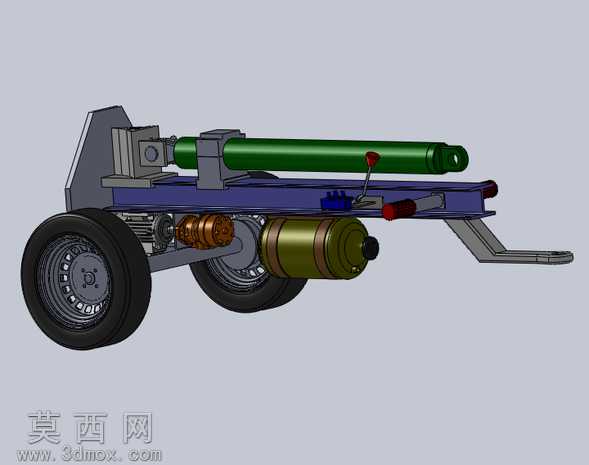

本作品为轮式移动型液压劈木作业设备的三维结构设计，采用SolidWorks平台完成全参数化建模，建模过程严格遵循机械设计的装配逻辑，对每一个零部件的尺寸、配合公差、安装位置都进行了精准还原，确保整体装配体无干涉、结构逻辑符合实际机械加工与装配要求。渲染阶段采用哑光金属材质模拟车架、轮辋等钢制结构件，搭配橡胶材质还原充气轮胎的表面纹理与质感，对液压油缸的缸筒部分采用亮面金属材质表现精加工表面的光洁度，液压管路、操作手柄、牵引架等部件分别匹配对应的工程塑料、防滑橡胶包覆等材质，整体渲染效果贴近真实设备的视觉表现，能够清晰呈现各部件的外观特征与位置关系。结构设计上，设备采用双轮拖挂式移动底盘，前端设置牵引连接结构，可通过牵引装置实现场地间的快速转场移动，适配户外零散木材加工的移动作业需求；核心作业单元采用卧式长行程液压油缸作为劈裂执行部件，油缸通过高强度安装座固定在钢制车架主梁上，车架下方布置液压动力单元，包含驱动电机、液压泵、储油罐体与控制阀组，动力单元与油缸通过高压液压管路连接，操作端设置手动控制手柄，可精准控制油缸的伸出与回缩动作，实现木材的劈裂拆分作业。车架上还设置了木材定位支撑结构，避免劈裂过程中木材移位，轮组采用重载型橡胶轮胎搭配钢制轮辋，能够适应林间、堆场等不平整路面的通行需求，整体结构布局紧凑，将动力单元、执行单元、行走单元、操作单元合理整合在同一车架平台上，在保证作业推力与行程满足劈木需求的同时，尽可能压缩设备整体体积与重量，兼顾移动灵活性与作业稳定性。设计思路围绕小型移动式林业加工设备的实用需求展开，摒弃了固定式劈木设备转场困难的弊端，通过拖挂轮式结构提升设备的适用场景范围，液压驱动方案相比机械冲击式劈木设备作业更平稳、噪音更低、安全冗余度更高，各部件均采用模块化设计思路，动力单元、油缸、轮组、车架均可实现快速拆装维护，降低设备后期的使用与保养成本，建模过程中对所有标准件如紧固件、轴承、密封件等均采用标准化模型库调用，确保零部件的通用性与互换性，符合机械设计的标准化规范。
