对称翼型框架式航空机翼结构设计

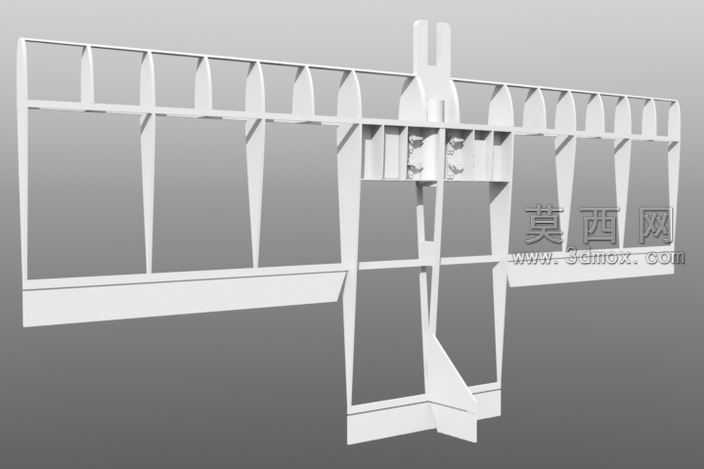

本作品为航空机翼框架结构的三维建模设计，整体采用左右完全对称的布局形式，以中央翼盒为核心向两侧延展，完整还原了常规低速翼型的内部承力架构。建模过程中首先确定翼型的基准弦长与展长比例，以中央对接段为坐标原点建立全局基准坐标系，依次绘制翼梁、翼肋、蒙皮支撑框架的草图轮廓，通过拉伸、切除、阵列等特征操作完成整体结构搭建。中央翼盒部位设置了竖向的主承力梁结构，作为两侧机翼的载荷传递核心，梁体上预留了对接安装的卡位结构，用于后续与机身段的装配衔接。沿机翼展向均匀排布的翼肋采用了上缘贴合翼型曲面、下缘平直的结构形式，每片机翼的翼肋之间通过纵向的长桁结构连接，形成稳定的网格状承力体系，翼肋上开设了均匀的减重孔位，在保证结构刚度的前提下尽可能降低整体重量。机翼后缘设置了独立的舵面安装位，预留了舵面转动的铰接间隙与作动机构安装空间，前缘部位做了圆滑过渡处理，符合低速翼型的气动外形要求。材质设置上整体采用航空铝合金材质参数，渲染时赋予哑光银白金属质感，通过环境光遮蔽效果突出框架结构的层次关系，清晰展现每一处肋板与梁体的连接位置。设计过程中重点考量了结构的传力路径合理性，将气动载荷通过翼肋传递至翼梁，再汇总至中央翼盒对接结构，各构件的连接部位均做了圆角过渡处理，避免应力集中问题，整体框架无冗余结构，每一处板件的厚度都经过比例测算，符合航空结构轻量化与高刚度的设计要求，完整呈现了机翼内部骨架的典型构造形式，可用于航空结构教学演示、原理验证等场景。
