十八米幅宽折叠式农用喷药桁架结构

　　这套三维结构对应大田植保作业中使用的宽幅喷药桁架，核心是把药液输送、喷头布置、折叠收纳和悬挂连接整合在一套可随拖拉机三点悬挂移动的机架上。整机展开后横向作业幅宽达到十八米级别，适合在连片耕地、草场、大豆玉米条带种植区进行除草、杀虫、叶面施肥和苗后封闭处理。宽幅喷杆的价值并不只是覆盖面积大，更关键的是减少拖拉机进地次数，降低轮辙对作物和土壤结构的压实，同时让单位面积内的喷雾重叠量更稳定。

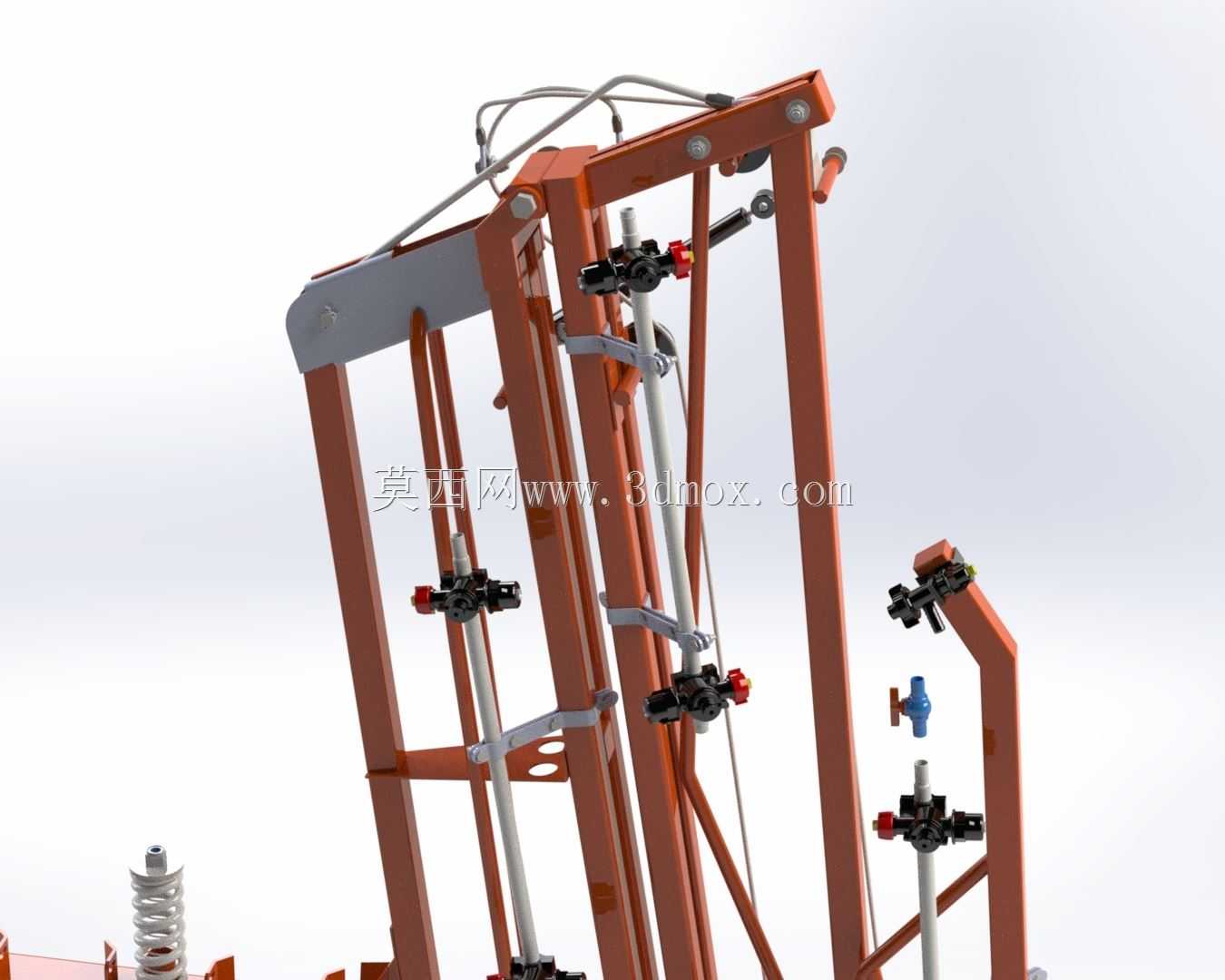

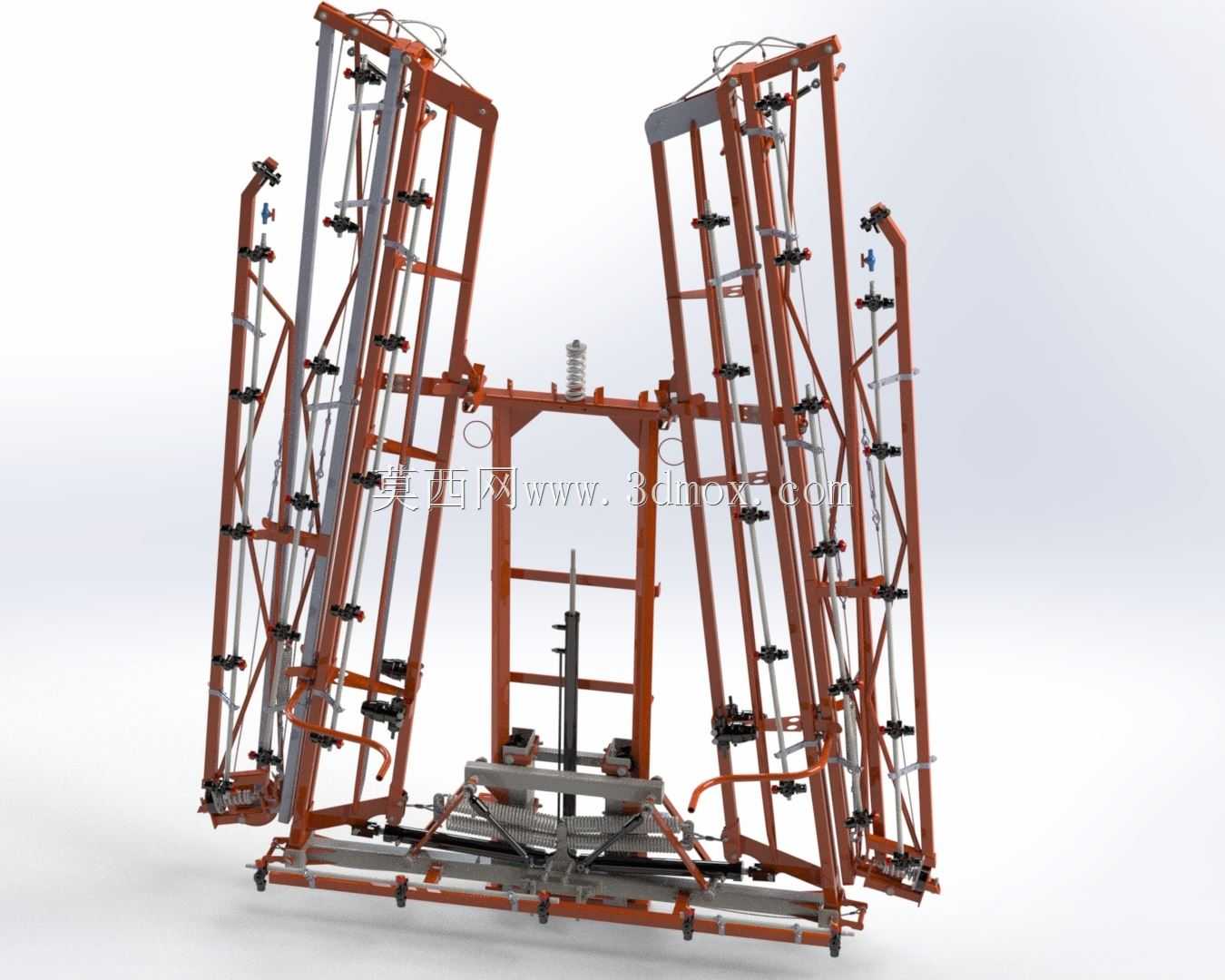

　　结构上采用左右对称的多段折叠臂，中间段通过主横梁与悬挂架连接，外侧臂段依靠铰点、连杆和锁止件实现运输状态收拢、作业状态展开。建模时可以看到，喷杆主体并非单纯追求刚性，而是在主梁、竖撑、斜拉筋之间形成桁架受力体系。长跨度杆件如果做成完全刚性的实心梁，重量会迅速增加，悬挂在拖拉机后部时会引起抬头、转向迟缓和轮胎载荷过大；如果过度轻量化，田间颠簸又会造成端部上下甩动，喷雾高度难以保持。因此该结构用矩形管和圆管组合承担弯曲与扭转载荷，斜撑主要负责把局部受力传回主框架，节点处保留足够的螺栓连接面，便于维修更换。

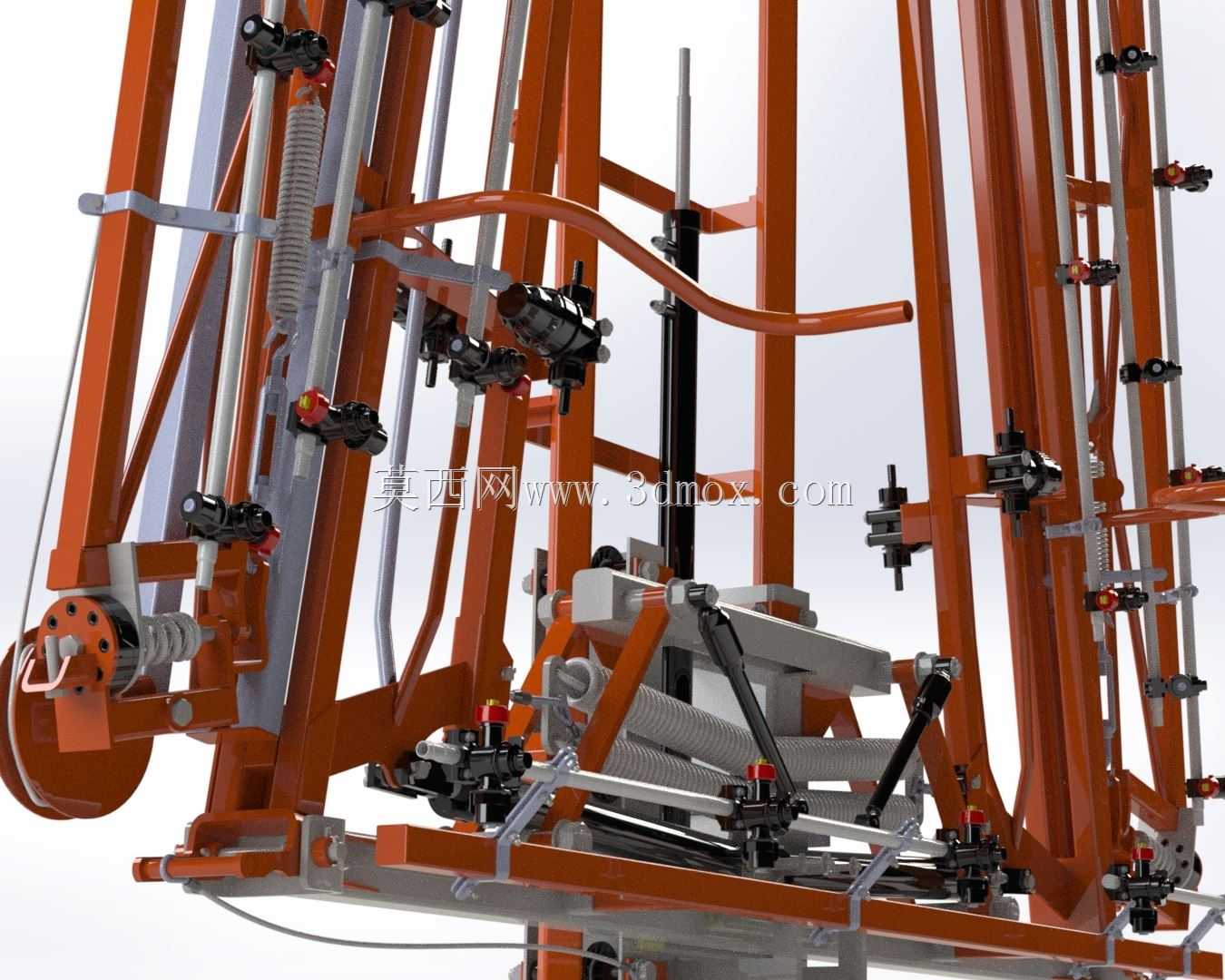

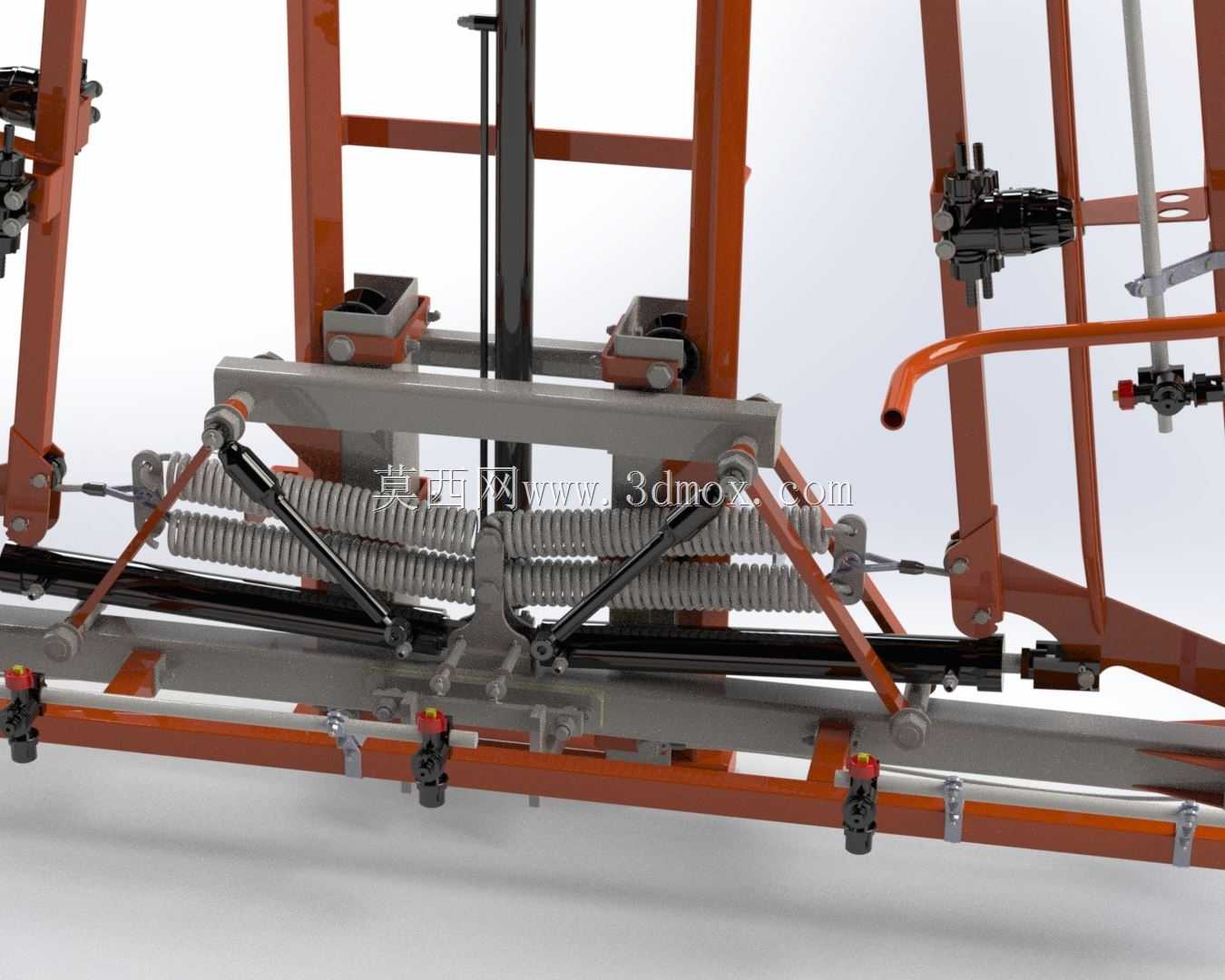

　　喷杆沿长度方向布置多组喷头安装位，管路顺着杆件内侧走线，避免外露后被枝条刮碰。喷头间距按常规大田喷雾均匀性要求布置，端部位置考虑相邻行程搭接，不能简单按幅宽平均分配后忽略边缘雾量。喷杆高度需要随作物冠层变化调整，机架中部设置竖向调节和缓冲结构，使喷杆在不平整地面上有一定随动能力。实际作业中，拖拉机悬挂系统本身会随地面起伏产生俯仰，若喷杆与机架完全硬连接，端部几十毫米的高差会被十八米跨度放大，容易出现近地喷头撞土或高处雾滴漂移。该结构通过中部回转、限位和弹性补偿，把左右两侧的大幅摆动限制在安全范围内。

　　折叠机构是设计重点。运输状态下，外侧臂段向上并向内收拢，整机横向宽度收缩到拖拉机可通行的尺寸范围内，满足乡村道路、田埂和机耕道转运要求。展开时，臂段依次进入水平工作位置，铰点附近设置机械定位面，使喷杆不是仅靠油缸或连杆拉力维持姿态，而是在到位后由结构面承受主要载荷。连杆几何需要避开死点：一方面在全展位置提供稳定支撑，防止喷杆受药液脉动和风力影响后缓慢下垂；另一方面在折叠过程中不能与轮胎、悬挂拉杆、中央管路发生干涉。三维建模时应重点检查臂段从垂直到水平的运动包络，尤其是喷头体、管夹、电缆和锁紧手柄在极限转角处的间隙。

　　安装边界方面，中部悬挂架按拖拉机后三点悬挂接口设计，上拉杆和两个下拉杆的连接销位置需要与常用拖拉机马力段匹配。机架下方预留药液泵、控制阀、过滤器或分流管路的安装空间，后部和侧面不应影响动力输出轴运转。喷杆展开后，两端距拖拉机中心较远，运输转弯时必须确认折叠后的外轮廓不超过安全宽度；田间作业时，地块两端掉头需要先提升或部分折叠，防止臂端触碰树木、电杆和灌排渠道。

　　从维护角度看，桁架节点采用螺栓连接比整体焊接更适合农用场景，碰撞后可单独更换弯扭臂段；管路沿梁内侧固定并在折叠铰点附近留足弯曲半径，避免反复折动导致软管早期开裂。整机设计思路体现了宽幅植保设备的典型取舍：用对称桁架控制重量，用多段折叠解决道路通行，用缓冲随动保证喷高，用标准化悬挂接口提高不同拖拉机上的适配性。
