齿轮联动三指自适应夹持机械手爪

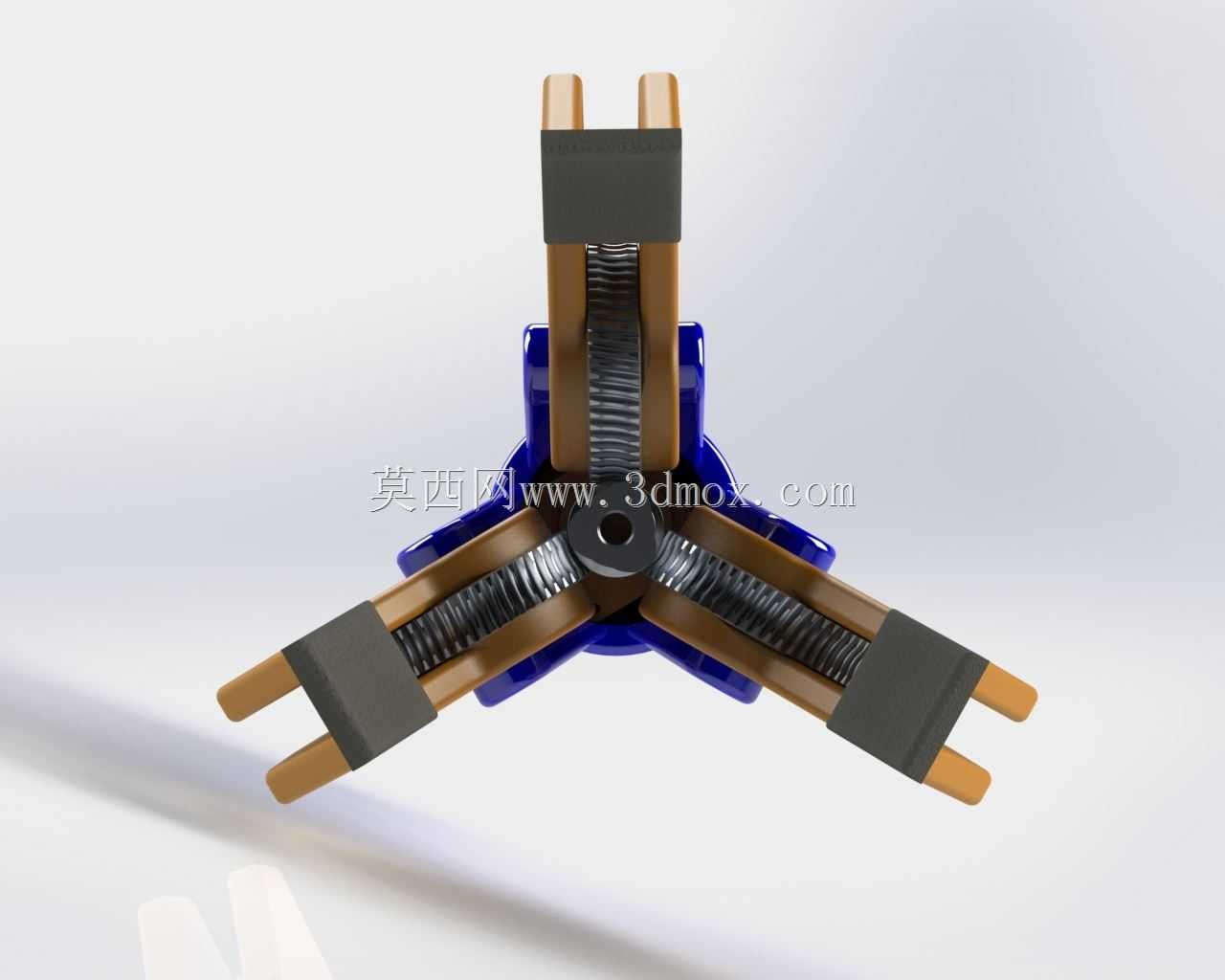

　　这套三指夹持机构面向机器人末端执行与自动化上下料场景，核心解决异形件、圆柱件及多姿态工件的稳定抓取问题。在机床加工线、装配工位和检测流转环节，末端夹爪需要在有限节拍内完成取放、换位和持稳动作，三指均布的布局相比两指结构具有更好的对中性，能够在工件位置存在轻微偏差时通过包络接触自动修正姿态，降低对来料定位精度的依赖。

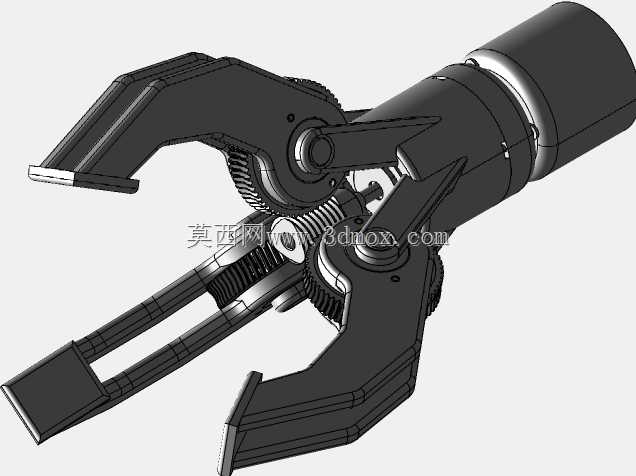

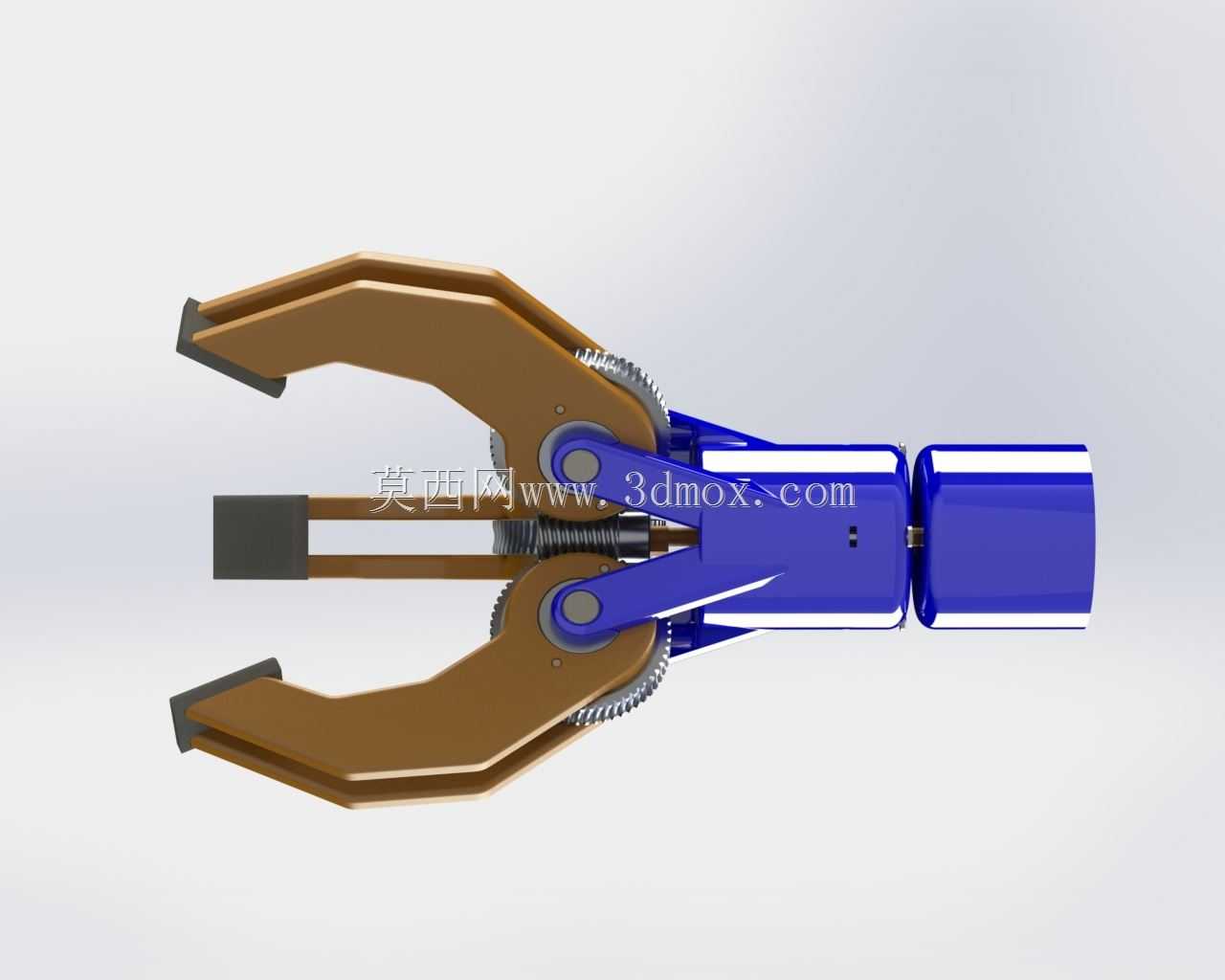

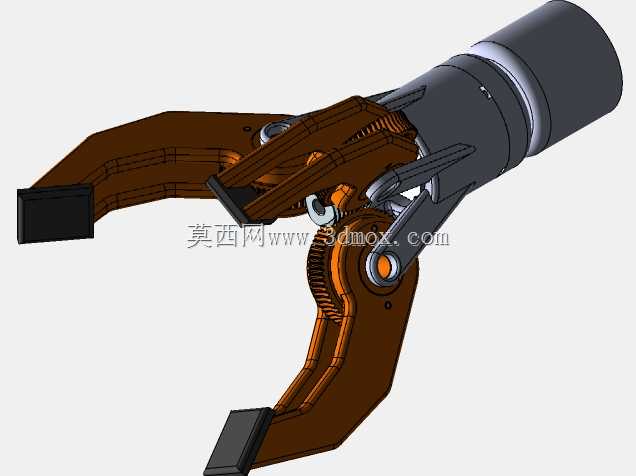

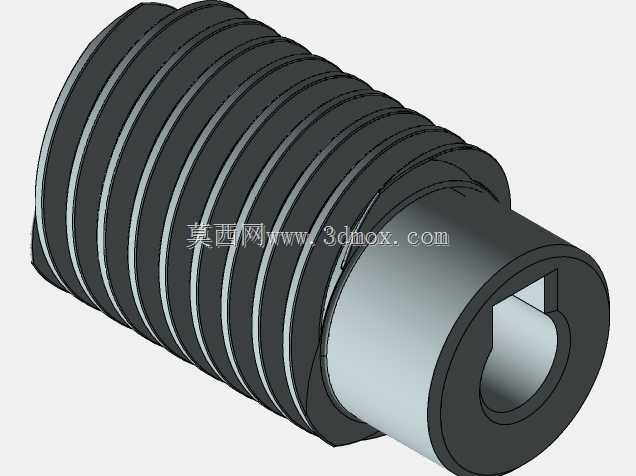

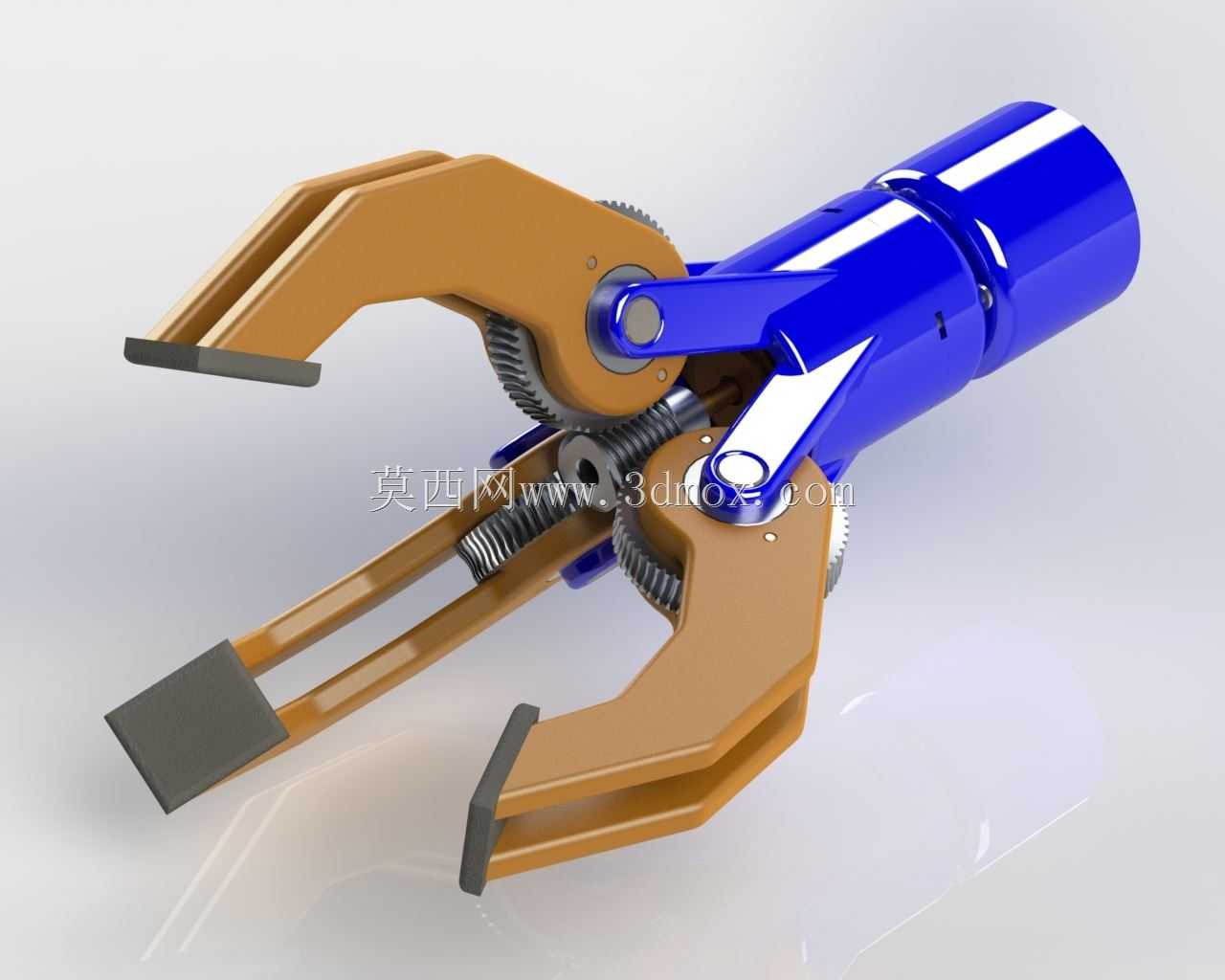

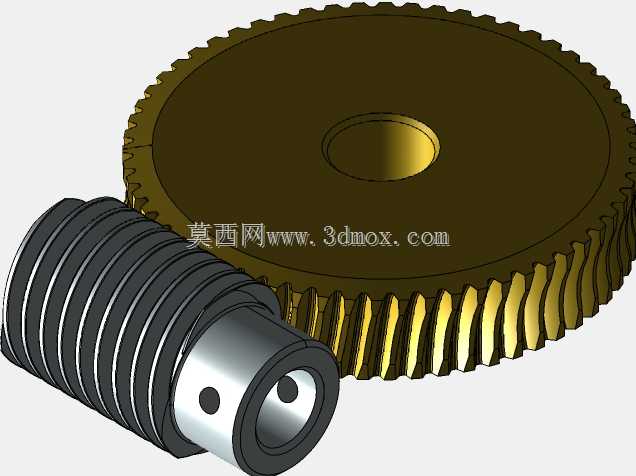

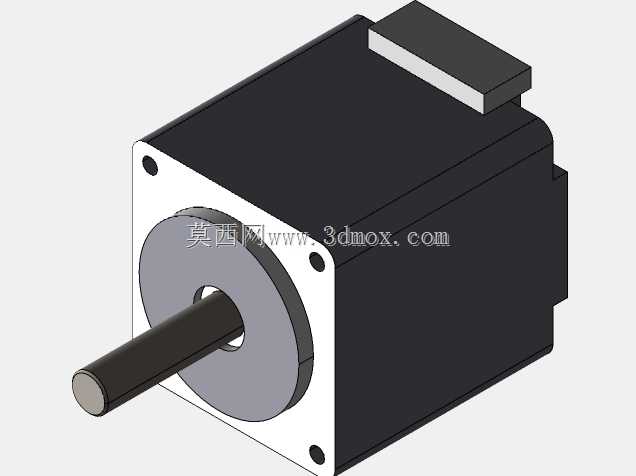

　　机构的动力输入端集中在后部圆柱筒体内，可布置驱动元件并与机械臂腕部连接。前端三根夹指绕各自铰点同步开合，指根区域通过齿轮与传动件形成联动关系，使各指运动保持一致。齿轮啮合在传递角位移的同时约束了夹指相位，避免单指偏载时出现明显不同步；中间的螺旋传动结构将直线推力转化为夹指摆角，适合输出较大的夹持力。传动链路紧凑，受力路径从驱动件经螺杆、齿轮、铰轴最终传到指尖接触块，层级清晰，便于在三维建模中检查干涉和装配顺序。

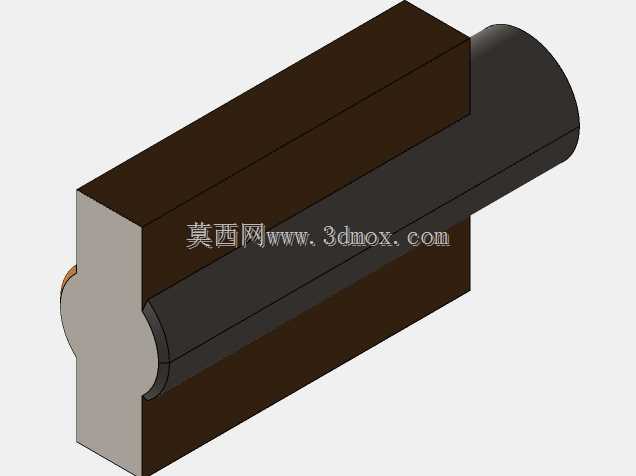

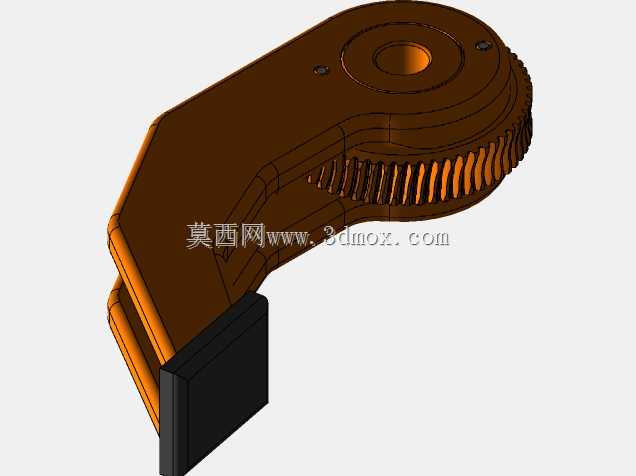

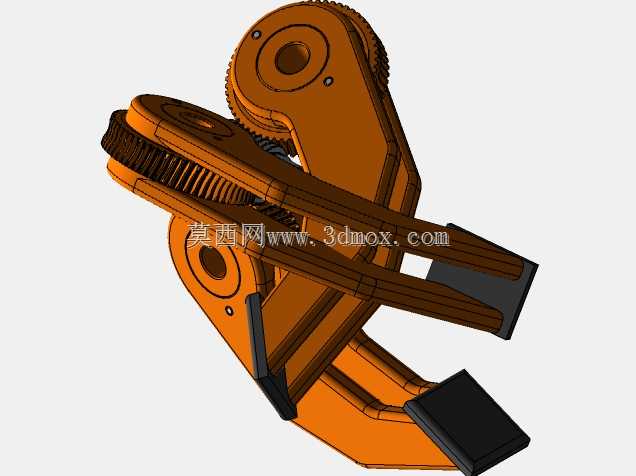

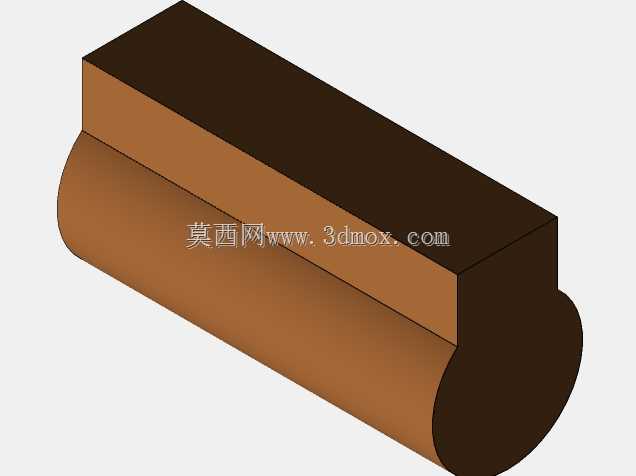

　　夹指采用弯折式长臂造型，目的是在张开状态下获得较大包络直径，在收拢状态下又能保持足够的闭合行程。指端设置深色接触垫，接触面可更换，既能增加摩擦，也能保护工件表面；针对金属毛坯可选用硬质垫块，针对易划伤件可换成聚氨酯或橡胶垫。指身侧面的双层板结构在减轻质量的同时保留抗弯刚度，使夹爪在悬臂抓取时减少指尖挠度。

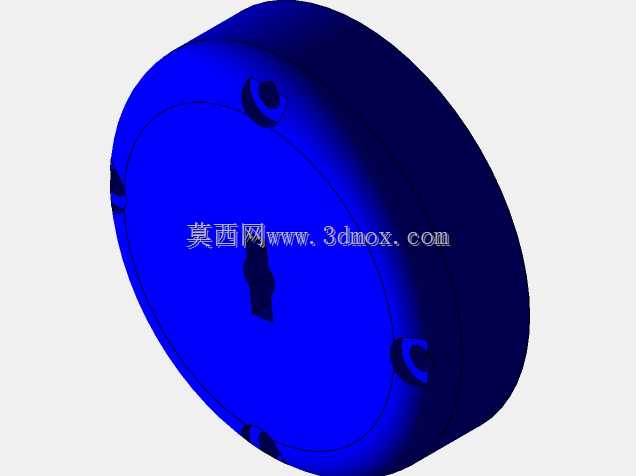

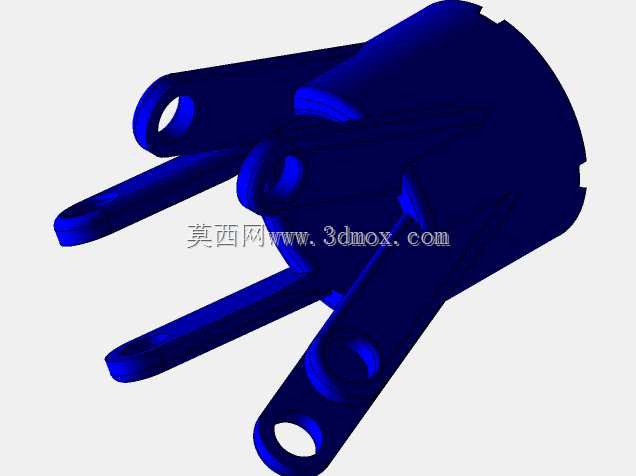

　　从安装边界看，后部筒体构成主要安装基准，外径和长度决定其与腕部法兰、伺服电缸或气动回转单元的匹配关系。设计时需预留驱动件、传感器和走线空间，筒体上的环形分割线可对应端盖、壳体和连接法兰的装配分界。前端夹指完全张开时外轮廓半径最大，收拢后外径减小，因此在工位布局中要按最大张开包络校核安全间隙，尤其要关注夹指侧面与机床卡盘、料道、夹具挡边之间的距离。

　　建模过程中，夹指铰点位置是影响抓取能力的关键参数。铰点越靠近指根，输入力臂越短，夹持力放大效果越明显，但开合角度受限；铰点外移则行程增大，指尖输出力下降。齿轮节圆、螺杆行程和铰点偏心量需要联合调整，才能在目标工件直径范围内兼顾夹紧力与张开量。指尖接触点还应尽量落在工件中心高度附近，使三指形成近似圆周约束，减少工件被顶起或偏转的趋势。

　　实际选型时，这类夹爪适用于轴类套类零件转运、铸件毛坯取放、实验室样件夹持以及轻型机器人教学验证。若用于高速搬运，应控制夹指和传动件的转动惯量，并在指根增加限位；若用于精装配，则可在指端加入压力检测或位移反馈，实现轻接触闭合。整体结构没有复杂曲面加工件，板状指体、齿轮、销轴和筒体均可按常规机械加工方式实现，后期维护时销轴、垫块和齿轮属于重点检查部位。
