排水管内孔胀接扩口工装结构设计

　　这套结构针对建筑排水管路现场接驳时管口对接难、承插间隙不均、密封面易错位的痛点设计，核心作用是在已铺设完成的排水管端部内孔完成径向胀形，将管口喉段均匀扩出适配承插深度的过渡段，让后续对接的同规格管材可以直接顺导向插入，无需现场敲砸管口、也不用额外打磨内缘毛刺，从根源避免传统切割管口留下的椭圆变形、切口卷边导致的插接卡滞问题。

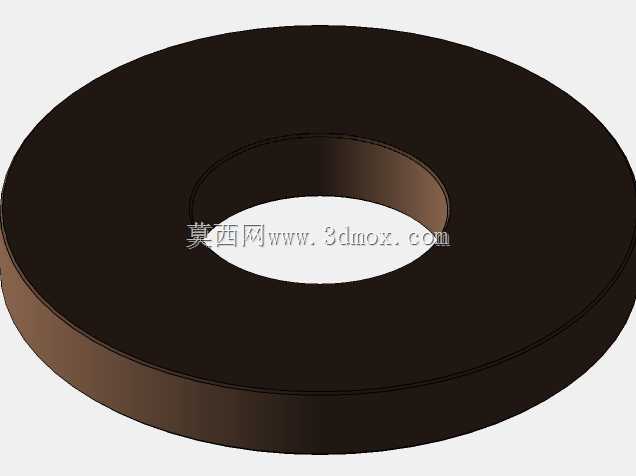

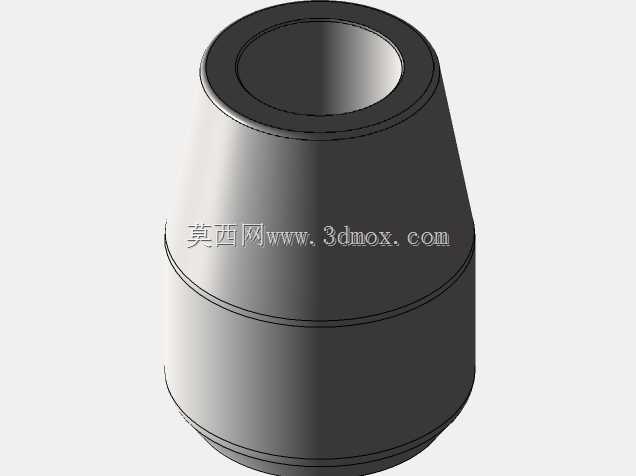

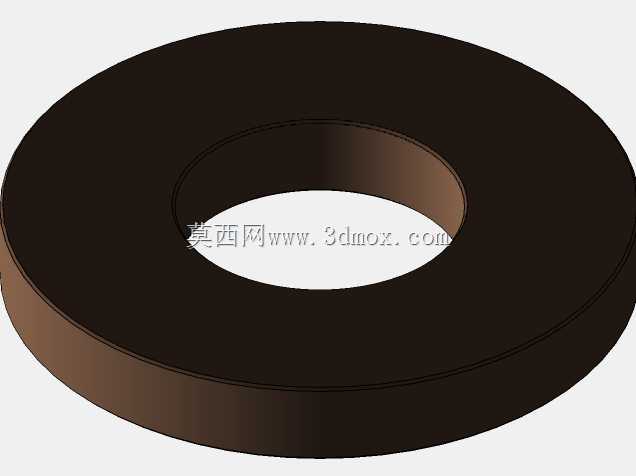

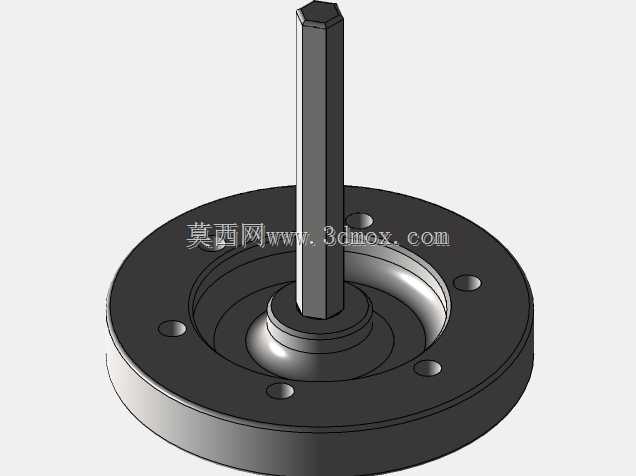

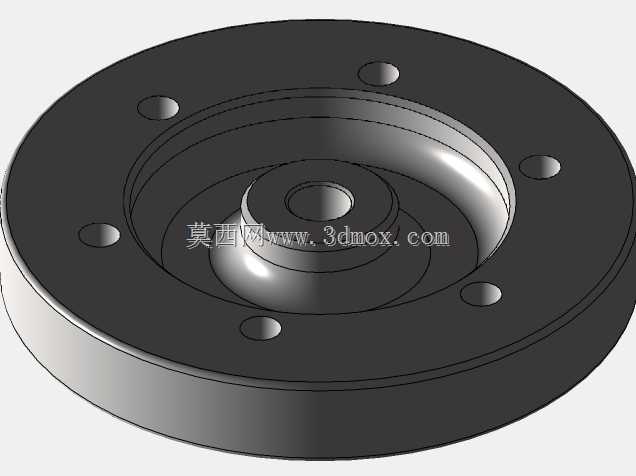

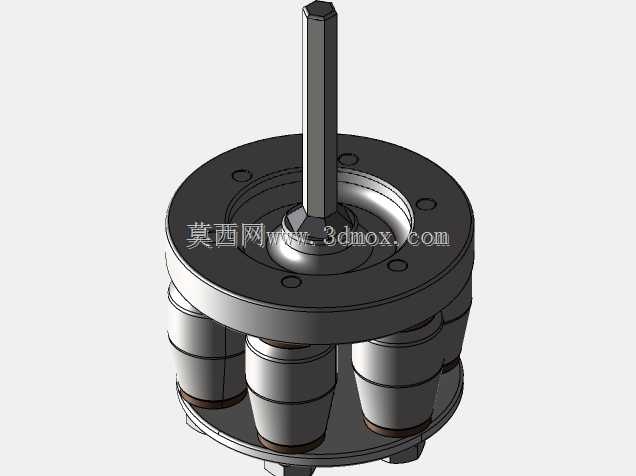

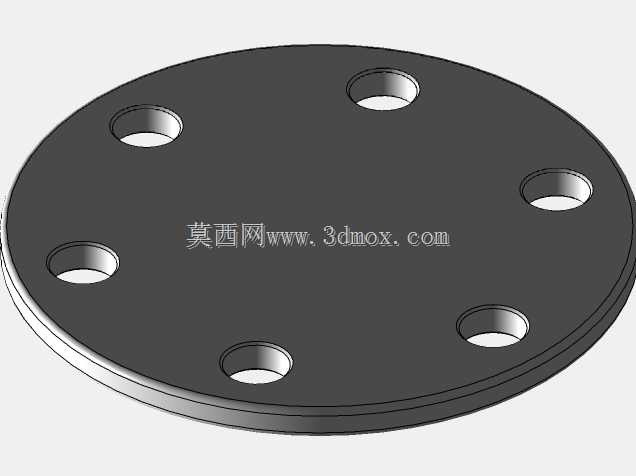

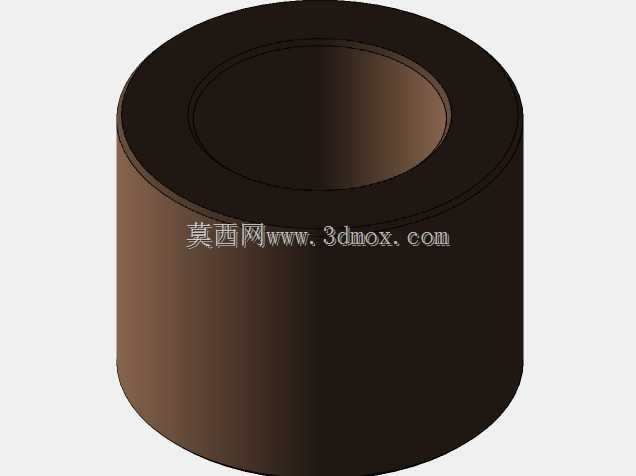

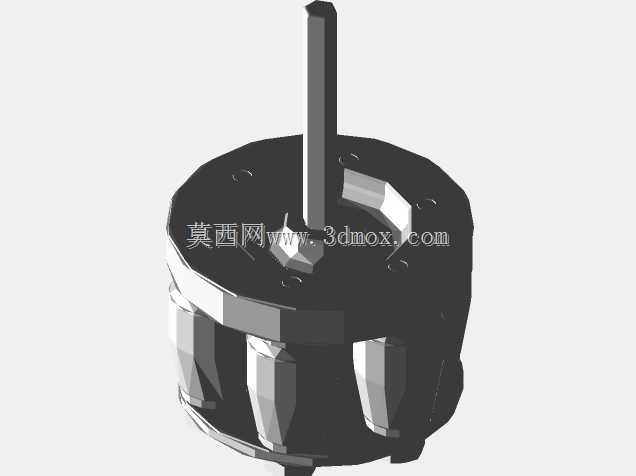

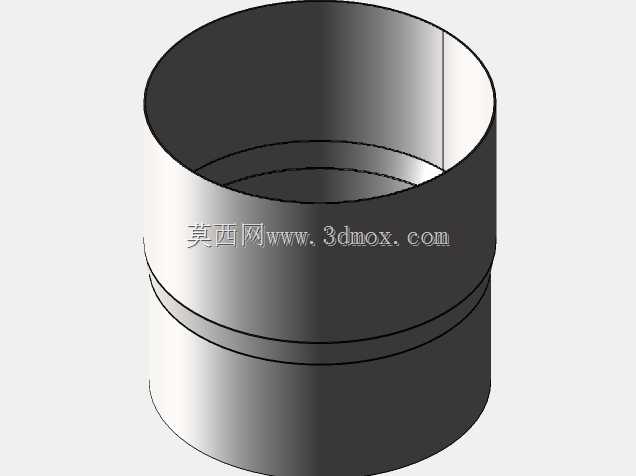

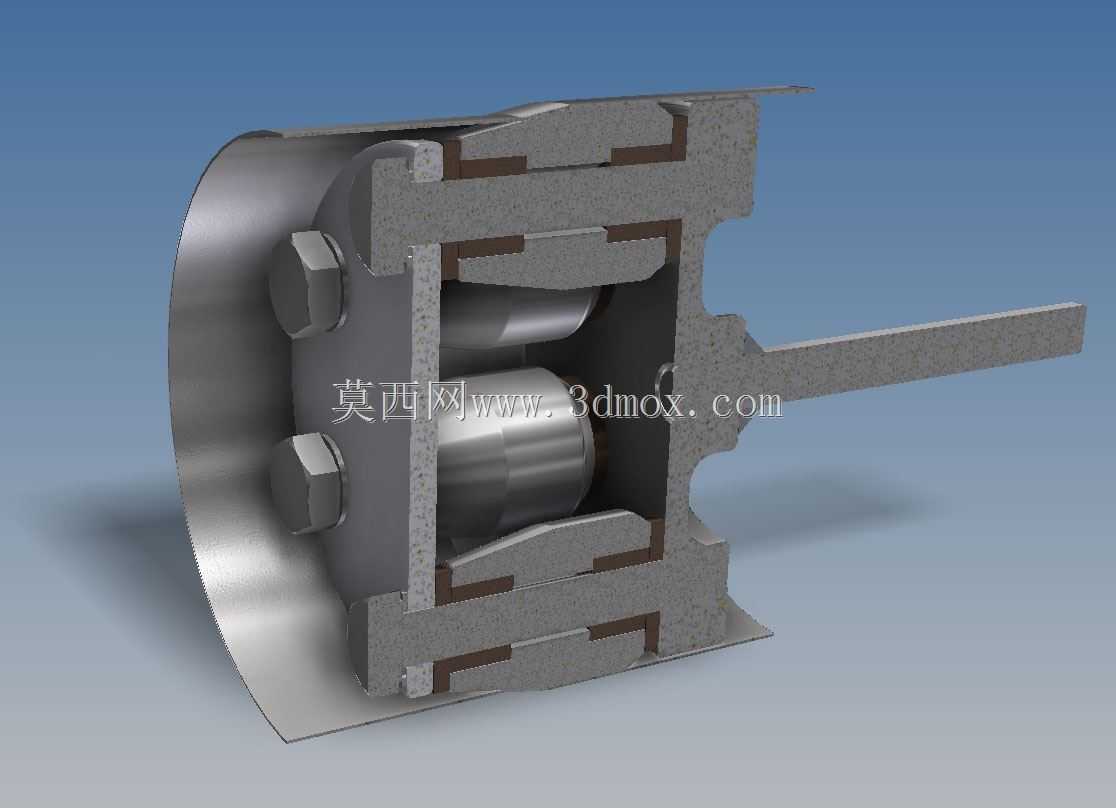

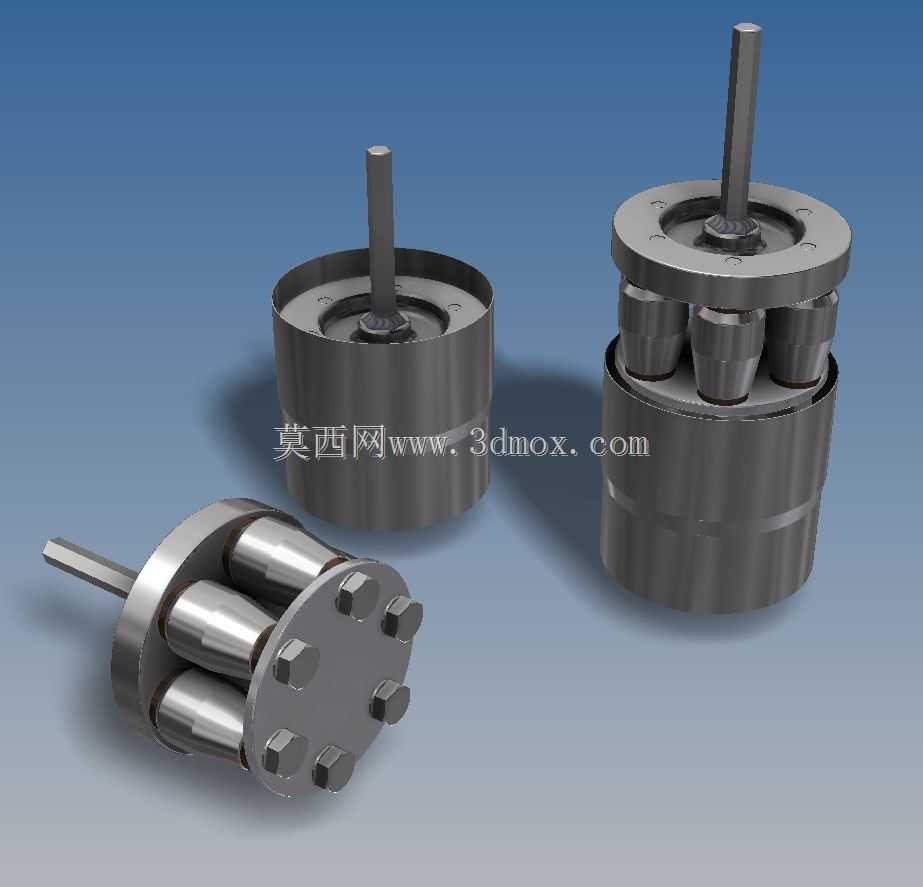

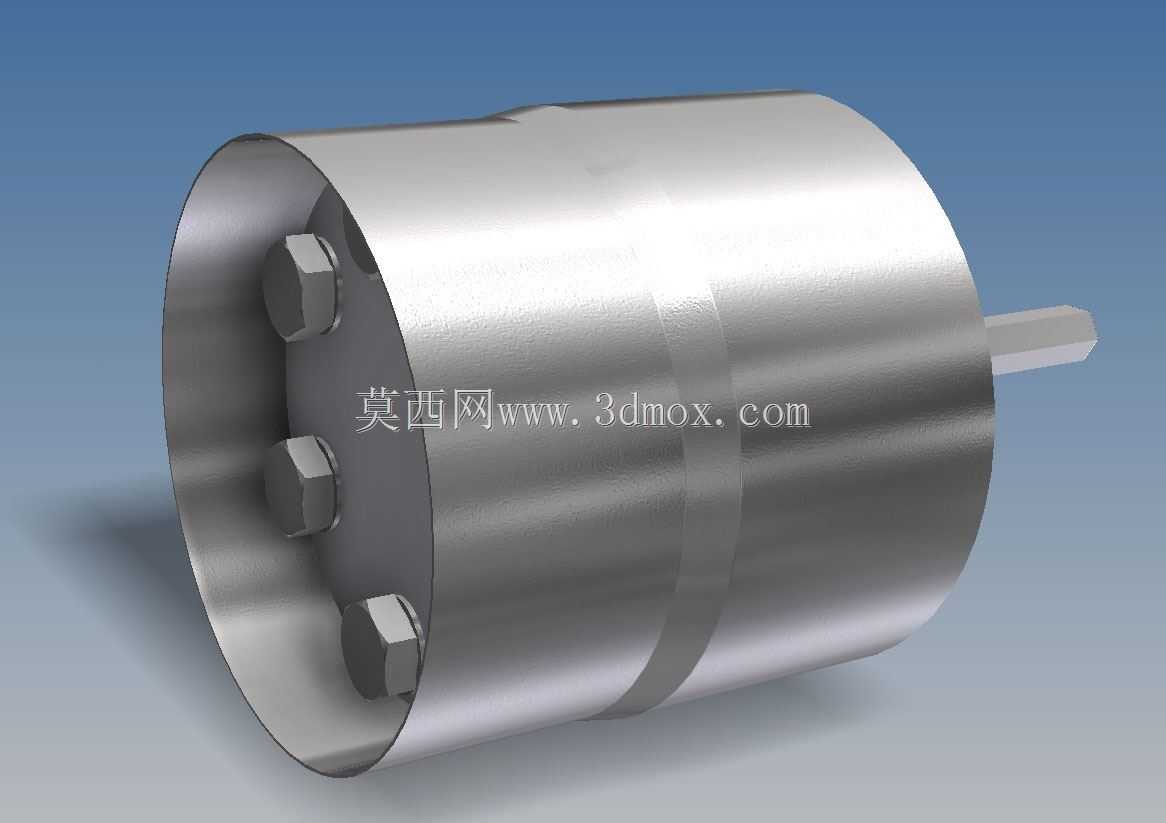

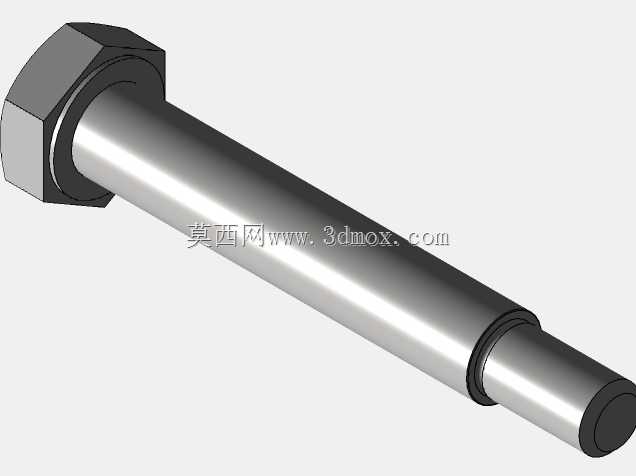

　　从现场施工的实际工况出发，整套工装分为手动施力杆、径向胀块组件、定位外套筒三个核心部分：施力杆采用细长圆杆结构，可适配普通手电钻夹持或者手动扳手拧动，施力时带动中心锥轴轴向进给，锥面同步推动周向均匀分布的六块扇形胀块沿径向向外滑移；胀块工作面做了分段圆弧过渡，入口段带15度导入锥角，中间段为定径圆柱面，出口段做微小回弹倒角，胀形过程中不会在管口内壁划出深划痕，也不会出现局部应力集中把薄壁排水管撑裂。定位外套筒的内径和待加工排水管外径做小间隙配合，工装套入管口时套筒端面贴紧管道外壁端面，自动限定胀块的轴向进给行程，保证每一次胀出的内孔深度、扩口直径一致性，新手操作也不会出现胀形过深导致管口整段鼓包、或者胀形过浅达不到承插深度的问题。

　　设计阶段优先考虑了不同工况的适配边界：标称适配内径100mm的排水管材，胀块的径向行程预留了3-8mm的调节余量，既可以处理常规PVC-U排水管的标准壁厚，也能适配同内径的铸铁排水管、薄壁不锈钢落水管的端口修整；整体工装的最大外径控制在140mm以内，施力杆伸出长度留足120mm操作空间，在管道井、墙面预留槽这类狭窄施工位置也能正常放入作业，不需要额外割开周边墙面腾出操作空间。

　　结构细节上，周向布置的六块胀块和中心锥轴的配合面做了表面淬硬处理，反复胀形作业时锥面磨损量极小，长期使用后扩口直径的精度偏差可以控制在0.2mm以内；胀块和外周保持架之间加装了复位弹簧，当中心锥轴反向退回时，所有胀块会自动径向回缩，作业完成后可以直接从管口顺畅拔出，不会卡在胀好的管道内部。和传统的管道扩口工具相比，这套结构没有外露的液压油管、也不需要配套泵站，整体重量轻，高空作业对接外墙落水管时单人即可携带操作，胀形完成后的管口内壁形成连续光滑的承插导向面，插入对接管材后密封圈可以均匀贴合整个圆周，通水后不会出现接口偏斜、局部渗漏的隐患。建模时所有运动部件都做了干涉校验，锥轴全行程进给过程中胀块滑移无卡滞，保持架的限位槽可以承受胀形时的径向反作用力，即使满行程撑到额定最大扩口尺寸，外套筒也不会出现形变松脱。
