十抽移动重型工具工作台结构设计

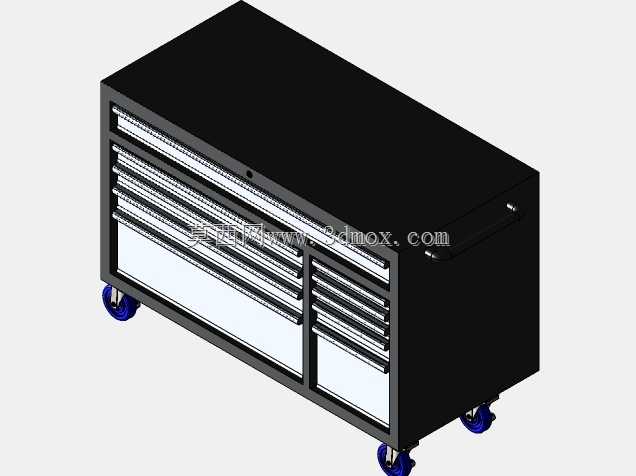

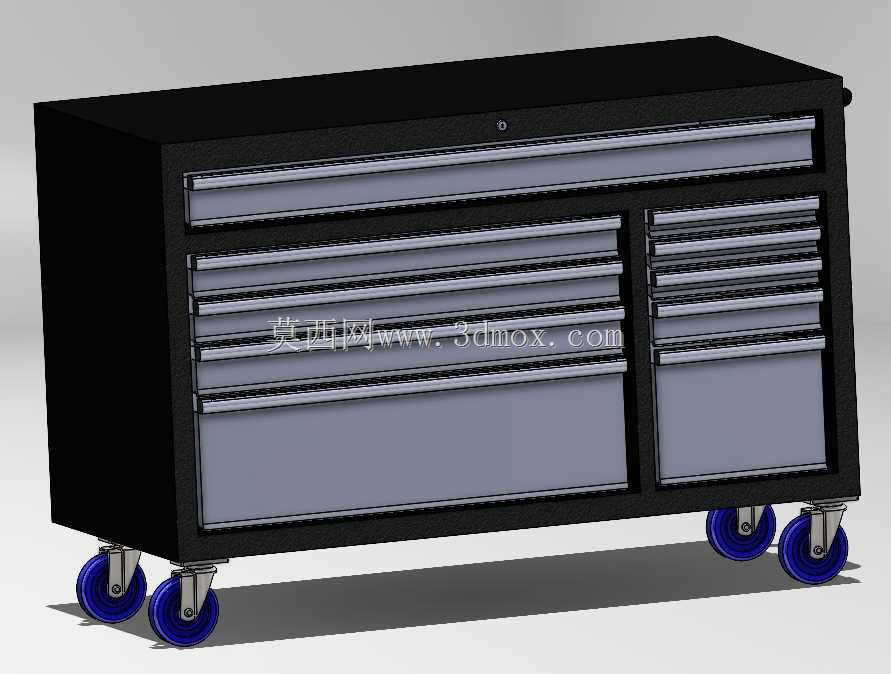

　　该作品呈现的是一种面向维修车间、装配工位、模具保养区和实训场地的移动式重型工具储物工作台。整体以黑色柜体、金属抽屉面板和蓝色双轴承脚轮构成，外观上强调稳定、耐撞和高频取用的使用特征。建模时需要重点把握柜体长宽高比例、抽屉分区、台面承载边界以及脚轮回转空间，而不是只把它当作普通柜子处理。实际布置中，这类设备通常停放在生产线旁、机床附近或车辆维修工位，用于集中收纳扳手、套筒、量具、刀具、夹具、清洁用品和常用备件。顶部平整区域可承担临时装配、零件摆放、轻型检修和工具整理等工作，因此台面与柜体框架之间的连接关系需要在结构表达中体现出来。

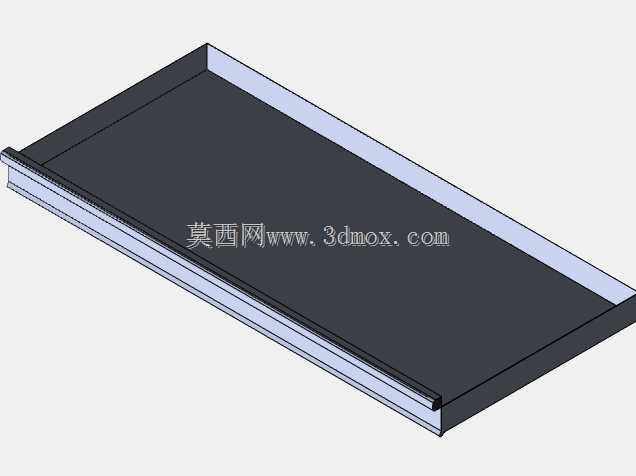

　　抽屉布局采用左右分区、宽窄组合的方式。上部设置通长抽屉，适合放置长条形工具、水平尺、加长杆和成套装拆工具；中下部通过多排不同高度抽屉形成细分储物空间，可分别收纳小型紧固件、精密量具、电动工具附件和较重的套筒组。右侧窄列抽屉数量较多，适合按工具类型或作业工序进行分类；左侧较宽抽屉则兼顾大体积物件的存放。这样的分区思路能够减少翻找时间，也使承重分布更均衡。三维设计中，抽屉前面板、拉手、滑轨、分隔内盒和锁止机构应保持层级清楚，尤其要注意抽屉拉出后与相邻抽屉、脚轮和地面之间的干涉关系。

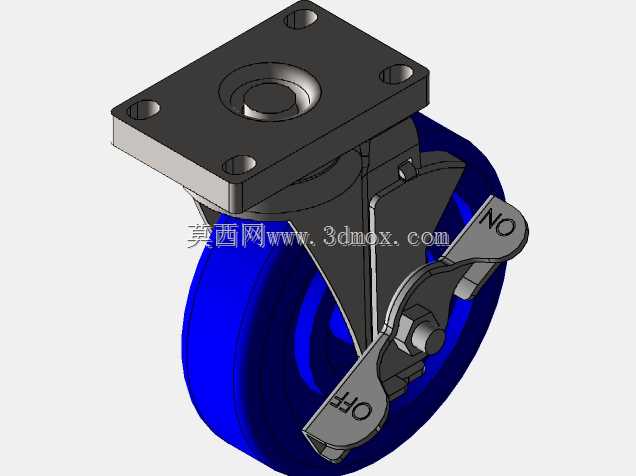

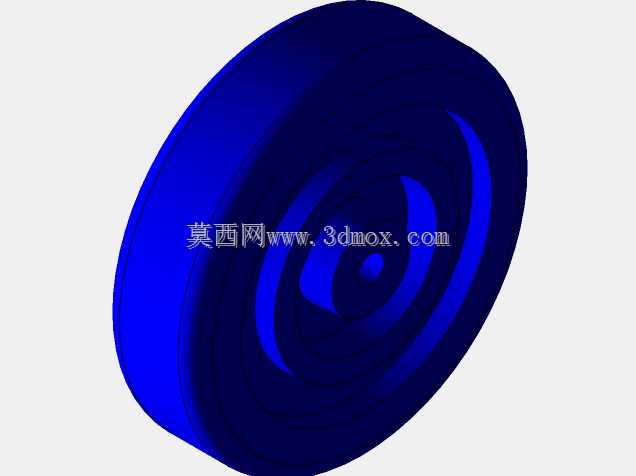

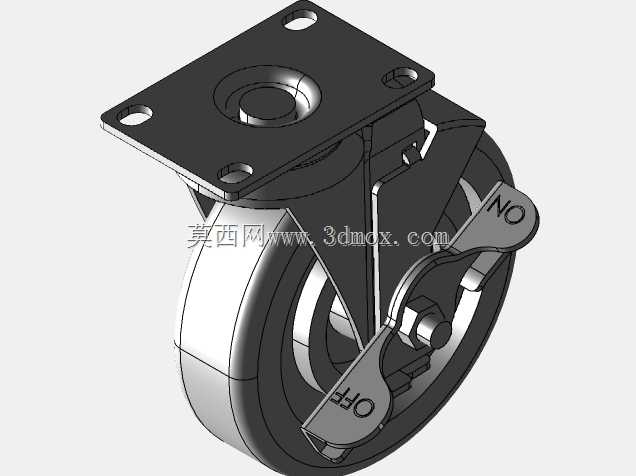

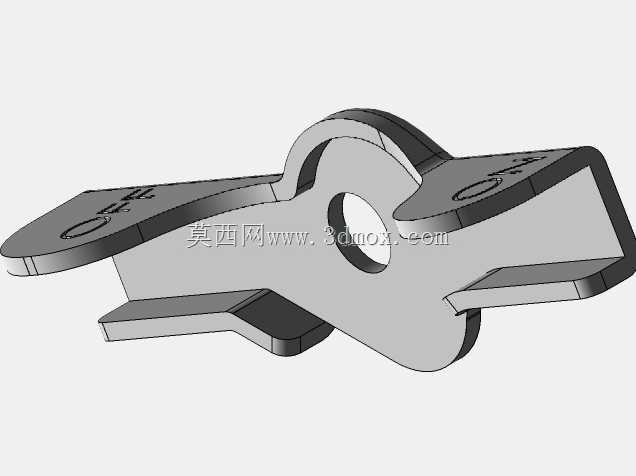

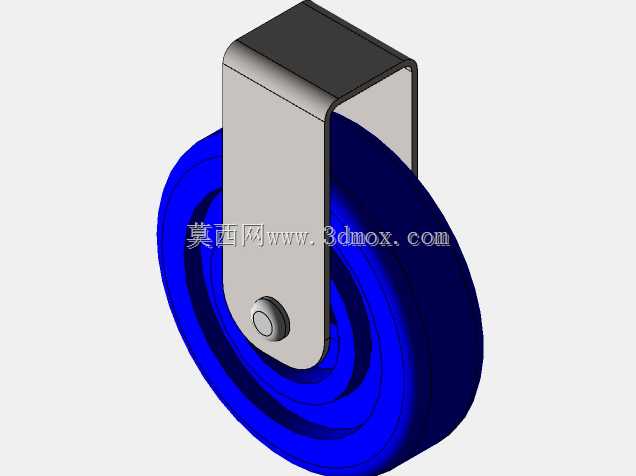

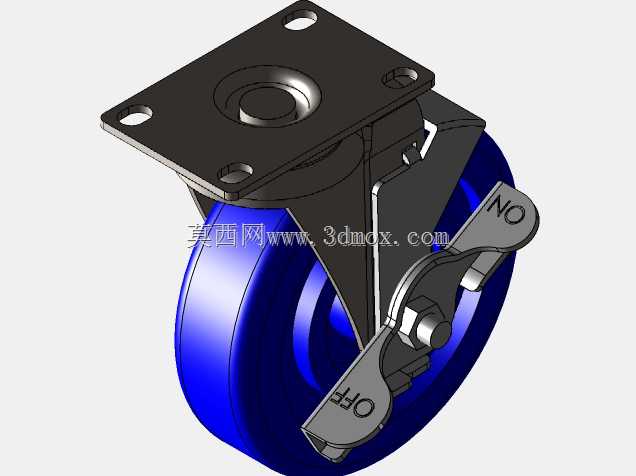

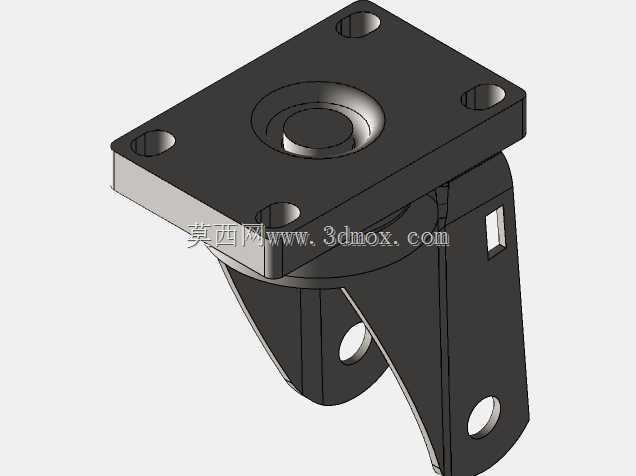

　　移动能力由底部四只重型脚轮提供。模型中蓝色轮体、金属轮架和转向支架表现明显，其中两个轮组通常需要具备转向功能，部分场景下还应带刹车结构。脚轮安装位置不能简单贴齐柜体四角，而要留出转向半径和制动踏板操作空间；轮架上方的加强板、螺栓连接区和底框承托梁都应在结构中有所交代。由于满载后工具重量较大，柜体底框需要承担集中载荷，建模时可通过加厚底板、焊接横梁或折边框架来表达强度思路。轮距设计也直接影响推移稳定性，过窄会在转弯或抽屉拉出时产生倾翻趋势，过宽则会增加通道占用。

　　外形边界方面，作品对应约52英寸宽、24.5英寸深的工作台尺度，属于车间内较大型移动储物装备。宽度方向决定了它可以提供连续台面和大通长抽屉，但在通过设备通道、门洞口和柱间区域时需要预留侧向余量；深度方向影响台面可用面积和抽屉容纳长度，同时也关系到人员靠近工位时的操作距离。高度设计需要兼顾站立取物、抽屉开启和台面作业，柜体顶部不宜过高，否则频繁拿取重物会增加劳动强度；脚轮直径则要补偿地面不平整，使设备在车间环氧地面、焊接区域或维修地沟附近仍能推移。

　　从功能细节看，多抽屉工具柜不仅要能储物，还要解决工具管理、现场整洁和作业效率问题。抽屉面板应保持平齐，拉手形式宜采用横向贯通或低位嵌入式结构，避免碰撞人员身体。柜体正面可设置统一锁具，使设备在转场或交接班时能够封闭管理。侧板、背板和顶部边缘需要考虑抗冲击处理，因为车间环境中手推车、料箱和工件很容易发生磕碰。台面若采用实木或耐磨覆面材料，模型装配时应区分金属框架与面层厚度，避免把整块台面简化成单一薄板。

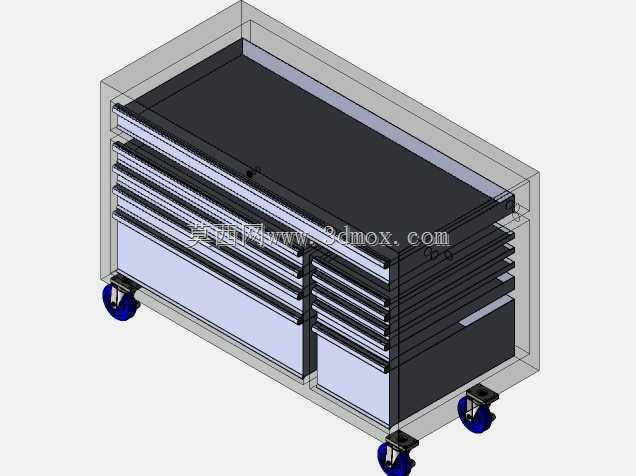

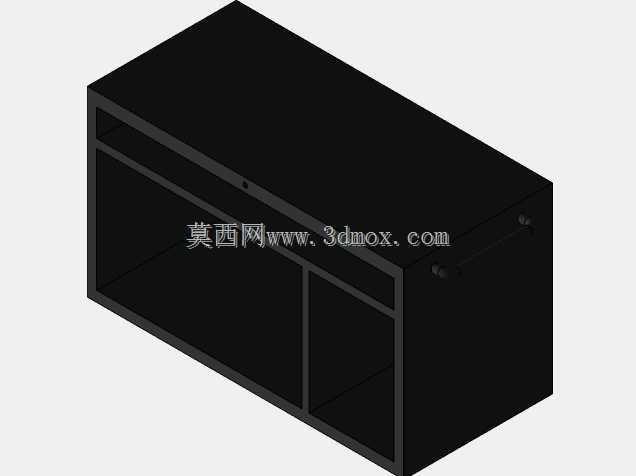

　　在三维建模流程中，建议先建立底框、立柱、侧板和顶部支撑框架，再按抽屉阵列关系划分内部空间。滑轨位置要与抽屉侧板高度匹配，拉出方向、行程和限位点应保持一致；左右两组抽屉列之间的中立柱不能遗漏，它既是面板分隔依据，也是防止柜体侧向变形的重要构件。脚轮组件可单独建成子装配，包含轮体、轮轴、叉架、顶板、紧固件和刹车件，便于后续更换不同轮径或固定支撑方案。对于渲染表达，金属抽屉的哑光质感、黑色柜体的喷涂表面、橡胶轮的深色弹性材质以及台面上的耐磨面层应分别设置，才能准确传达产品在真实车间中的材质差异。

　　该类工作台的应用价值在于把移动、承载、收纳和临时作业整合到同一设备中。它不像固定工具架那样受限于单一位置，也不像普通手推车只承担转运功能，而是可以作为维修班组的移动工具中心。结构设计时需要在储物密度、移动灵活性、人员操作舒适度和整机稳定性之间取得平衡：抽屉越多，分类越细，但导轨和框架承载要求越高；台面越宽，作业越方便，但通道适应性下降；脚轮越大，越容易越过地面障碍，但柜体抬升后重心也会变化。围绕这些约束建立完整三维结构，能够为工具柜产品设计、车间布局校核和工装设备选型提供直观依据。
