木工斜切机可调角度T型导轨量角靠山

　　这套结构面向木工台锯、带锯、修边机工作台以及斜切工位的辅助定位需求，核心是把长直铝型材导轨、滑动靠山和角度量角盘组合成一套可重复定位的裁切导向装置。实际车间里，木料横截、斜接、拼框、开榫槽时，最容易出现的问题是靠山偏移、角度凭手感、长料推送过程中晃动；该结构通过T型槽约束滑块运动轨迹，再用带刻度的扇形量角盘锁定靠山方向，使工件在推送过程中始终保持确定的进给角度。

　　从使用场景看，800毫米级铝导轨更适合中小型木工工作台面。导轨长度覆盖常见短料、框料和装饰线条的裁切行程，既不会因过长造成台面上干涉，也能为斜接45度拼角、端面修平、窄条导向提供足够支撑。型材本体采用多槽腔截面，槽口用于容纳滑块和锁紧件，侧面平直段作为靠山贴合基准；这种截面在保证抗弯刚度的同时控制了重量，拆装和换位比较方便。

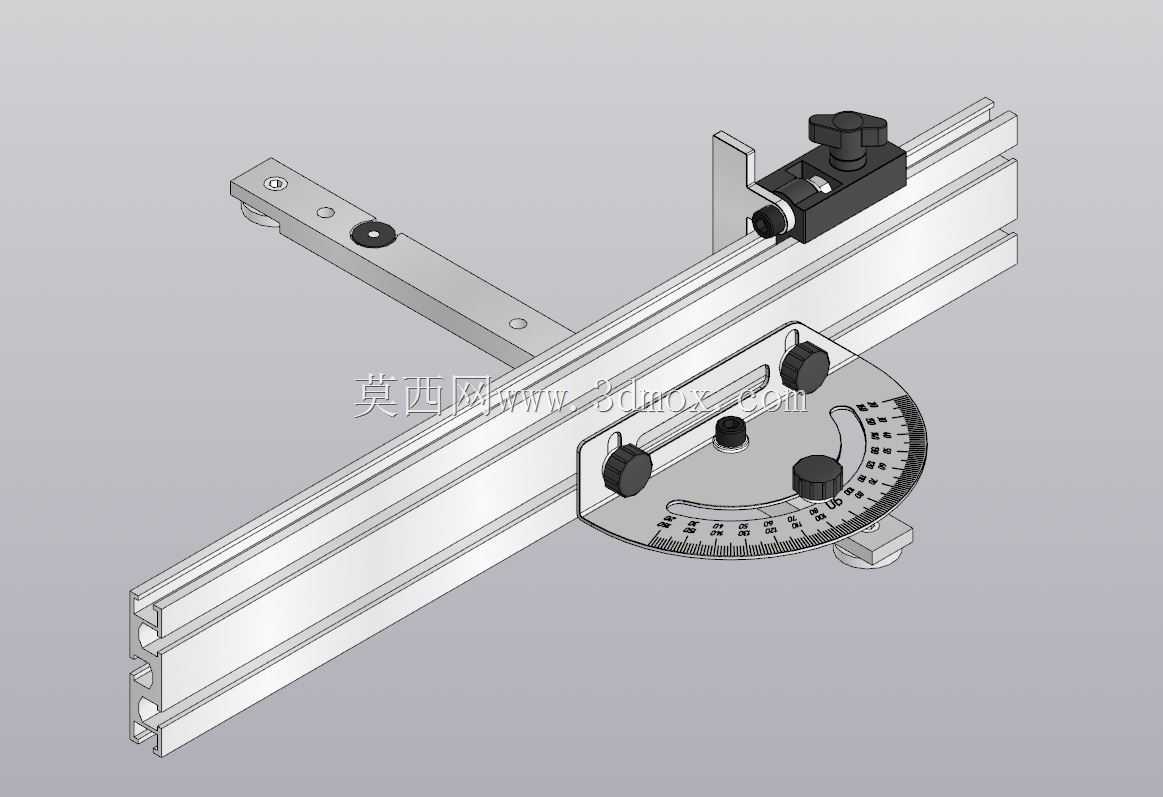

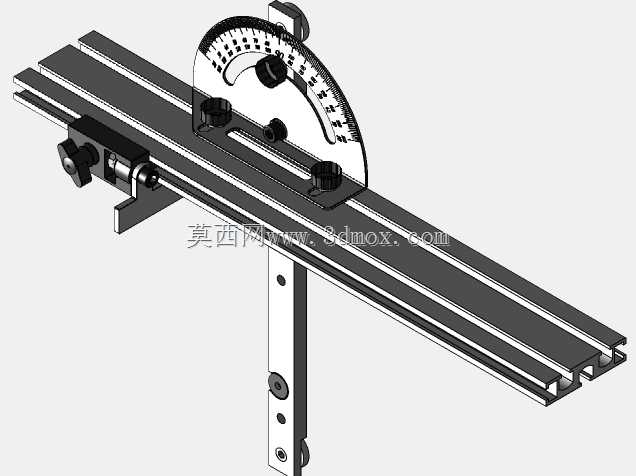

　　角度机构是整套装置的关键。扇形量角盘上布置角度刻度，转动臂与靠山连接后，可围绕中心枢轴改变方向。锁紧旋钮并不只是简单压紧，而是通过滑块、垫片和T型槽之间的摩擦力，把角度位置固定在导轨上。这样操作人员先松开锁紧件，按刻度转动靠山到目标角度，再压紧旋钮，即可形成稳定的斜切导向。对于相框、门框、线条拼接等常见作业，0度直切与45度斜切之间的切换不需要重新测量整块木料，只需调整量角盘并复核刻度。

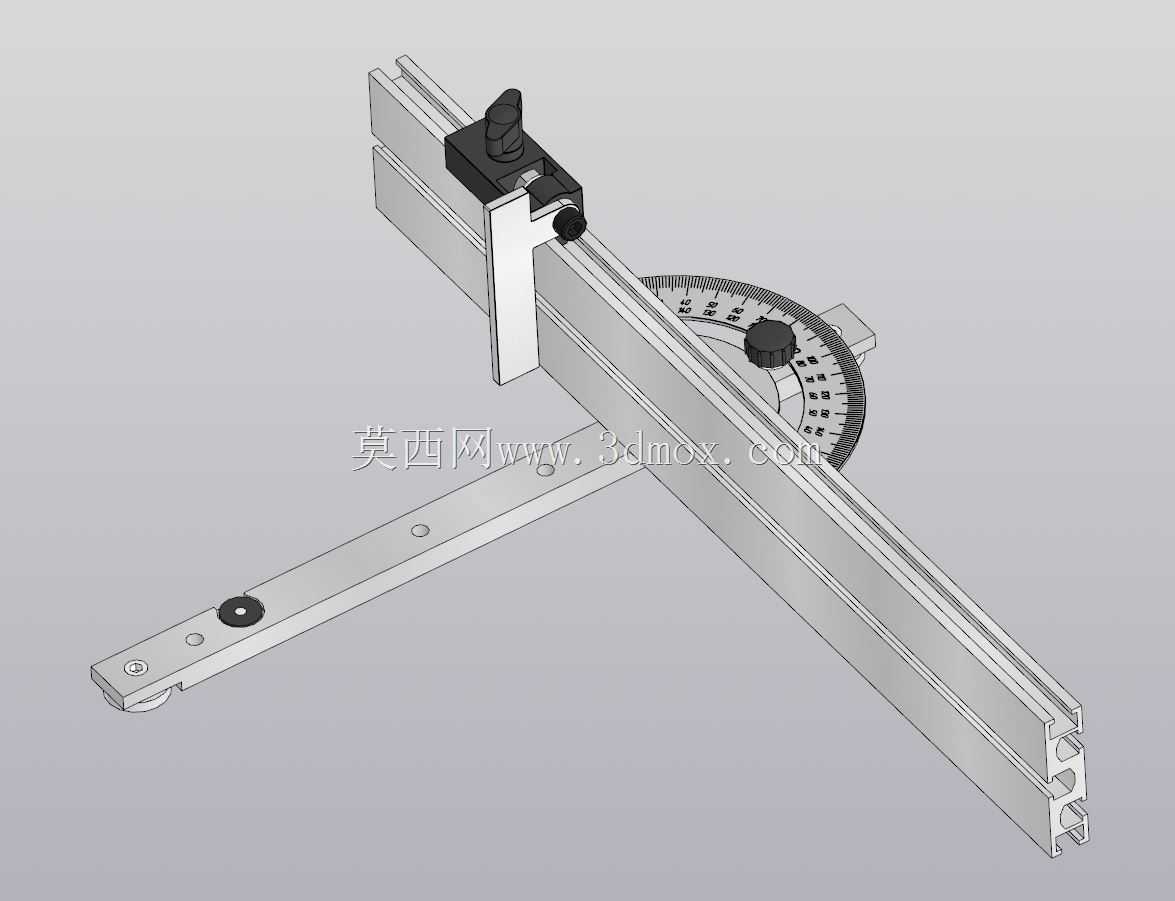

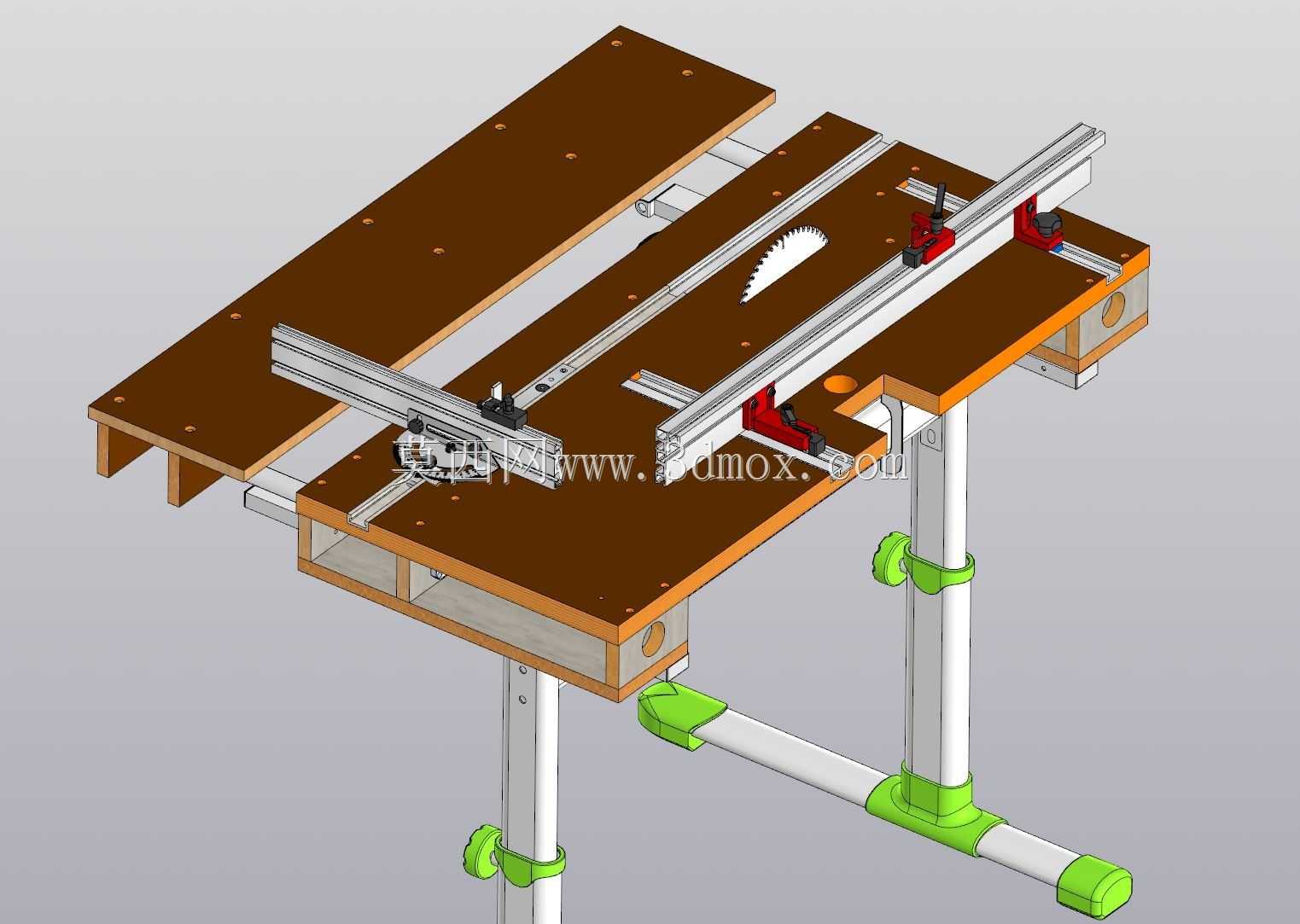

　　滑动靠山部分兼顾贴靠和防倾。靠山与导轨之间的连接座嵌入T型槽内，滑块承受横向推力，避免靠山在木料进给时被推开。上方的压紧旋钮用于锁定行程位置，侧面挡块则限制工件边缘，使木料在推送时既能沿靠山滑动，又不会向锯片方向偏摆。长条形靠身上的安装孔可根据台面布局调整附件位置，必要时可加装辅助挡块、羽毛板或集尘挡件，扩展成更完整的工作台定位系统。

　　设计思路上，该结构没有把角度测量和直线导向分成两个独立工具，而是将二者集成在同一基准上。若单独使用角尺，工件每次摆放都要重新找正；若只有直靠山，斜接角度需要额外划线。集成后，导轨承担直线运动基准，量角盘承担角度基准，锁紧件承担状态保持，三个功能边界清晰。三维建模时需要重点处理T型槽与滑块的配合间隙、量角盘中心轴与转动臂的同轴度、锁紧旋钮压头与槽壁的接触面积，以及靠山底面与工作台面的平行关系。间隙过小会导致调节卡顿，间隙过大则会在切削受力时产生角度回弹。

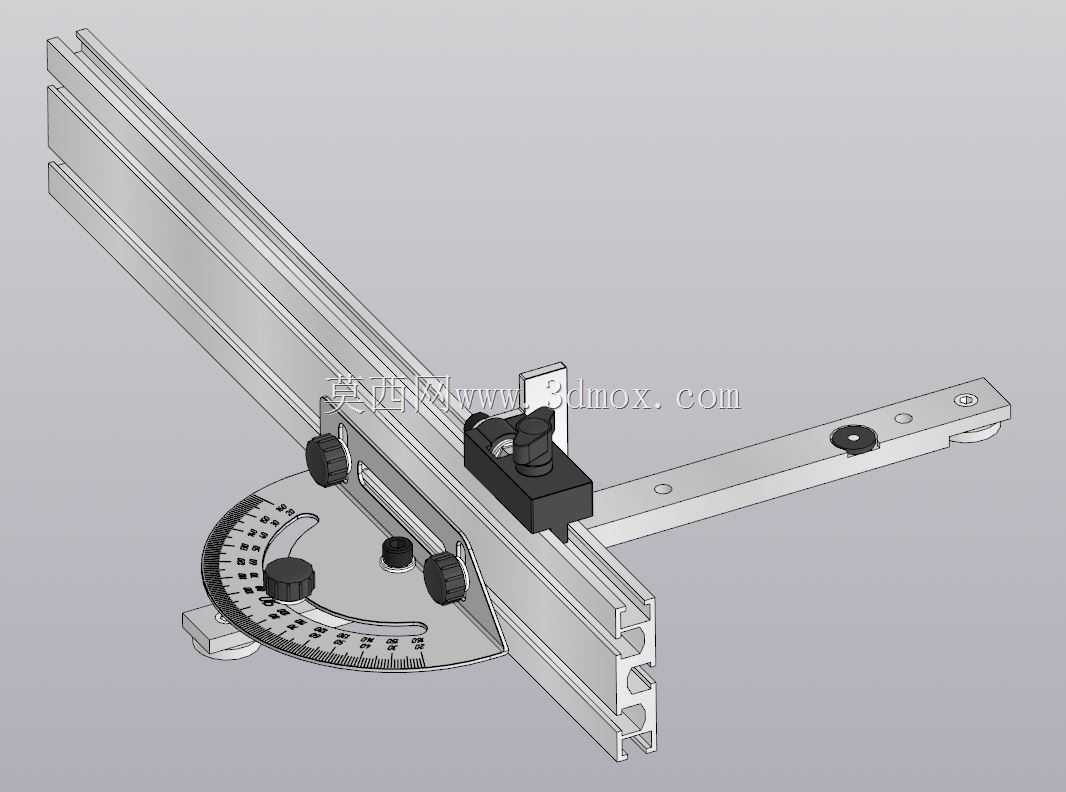

　　外形与安装边界方面，铝导轨沿长度方向布置，有效导向段约800毫米，适合安装在工作台前缘或锯片侧方。量角盘位于导轨下部区域，转动时扇形盘会围绕中心扫过一定范围，台面开孔或安装螺钉应避开该区域。靠山横置于导轨上方，随滑块沿T型槽移动，其高度需要与工件厚度匹配：过低会失去贴靠作用，过高则可能与锯护罩、刀头或压紧附件干涉。锁紧旋钮突出于导轨上方，操作空间应预留手指旋拧位置，避免靠近锯片切削区。

　　在受力路径上，木料推送时的侧向力先传给靠山，再经连接座传到滑块，最终由T型槽侧壁承担。量角盘主要承受转动臂传来的力矩，锁紧后依靠摩擦力保持角度。因此装配时应保证导轨槽口无木屑堆积，滑块接触面平整，锁紧件压力沿垂直槽壁方向作用。木工环境中粉尘和细碎切屑较多，T型槽结构需要便于清理，旋钮和螺纹件也应保持顺畅，长期使用后可通过调整垫片补偿磨损。

　　从加工与制作角度看，铝型材适合切割、钻孔和端面加工，量角盘可采用板材切割或激光成型后加装刻度标识，转动臂与连接座则需要保证孔位同轴。整体结构不依赖复杂传动，适合作为木工机械附件、教学实训模型以及工作台改装方案。建模表达时应突出型材槽腔、滑块嵌入关系、角度刻度、锁紧旋钮和靠山挡边，使装配关系能够直接指导实际安装与调试。
