右转L型悬浮木质踏步楼梯结构

　　该楼梯结构对应室内错层、复式住宅及小型loft空间中的右转L型通行需求，整体采用单侧墙体隐藏支撑配合踏步端部金属承托的悬浮式布置方式，踏面选用实木集成材加工，踏步之间无封闭立板，视觉上保持通透，同时满足日常上下楼层的承载要求。

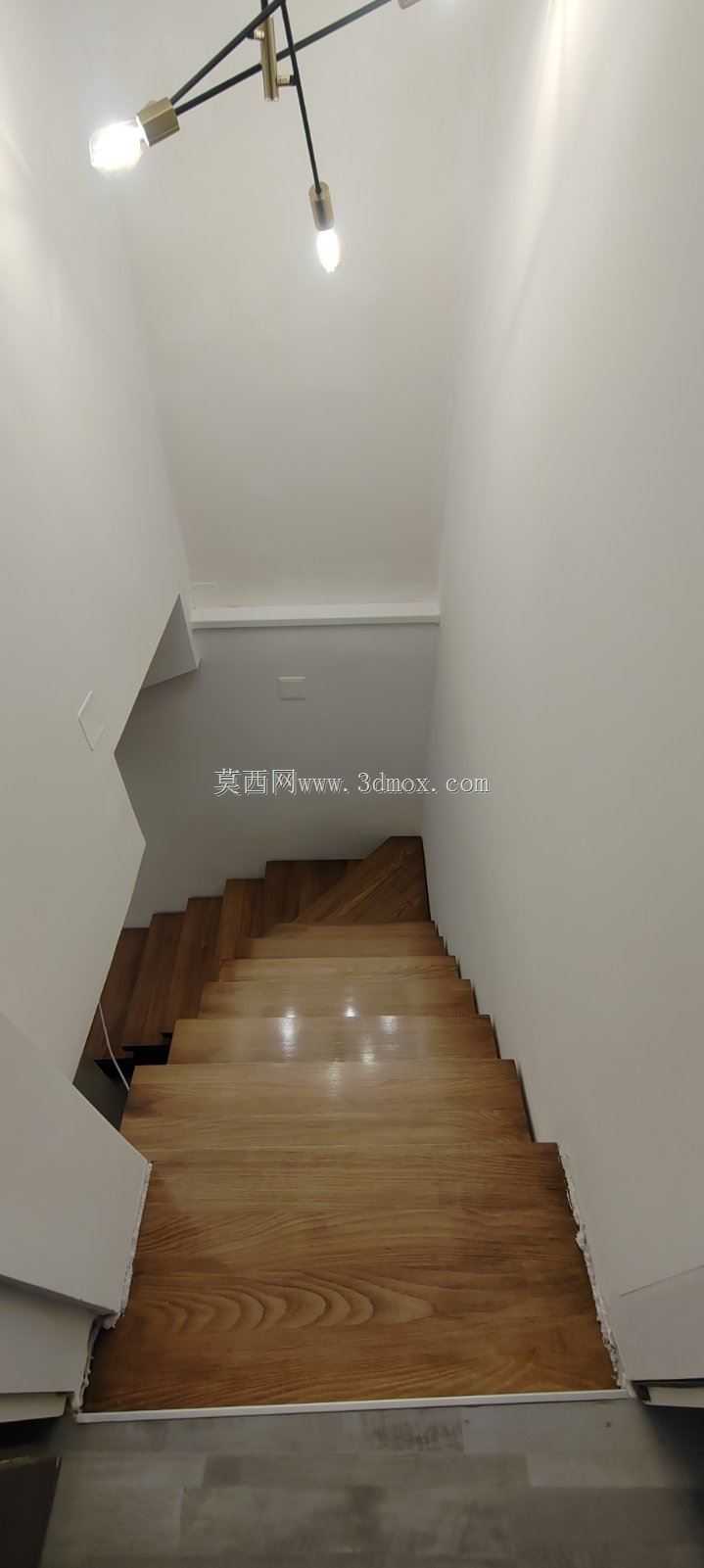

　　从现场安装边界来看，楼梯起始段沿下层地面直段延伸，行进至转角位置后向右90度转折接入上层楼板，第一级踏步落地端与地面完成面直接贴合，末端踏步与上层楼地面标高齐平。建模时首先需要复核现场层高、楼梯水平投影长度以及转角处的净空尺寸，踏步高度按照人体工程学常用的150~180mm区间分配，踏面深度控制在280~320mm范围内，保证行走时脚面有足够的支撑面积，避免踏面过窄造成踩空风险。直段部分的踏步数量根据总层高均分，转角处设置过渡踏步平台或直接通过转折踏步衔接两个行进方向，转折位置的踏步异形轮廓需要单独建模，保证两侧梯段的标高在转角处连续对齐，不会出现高差突变。

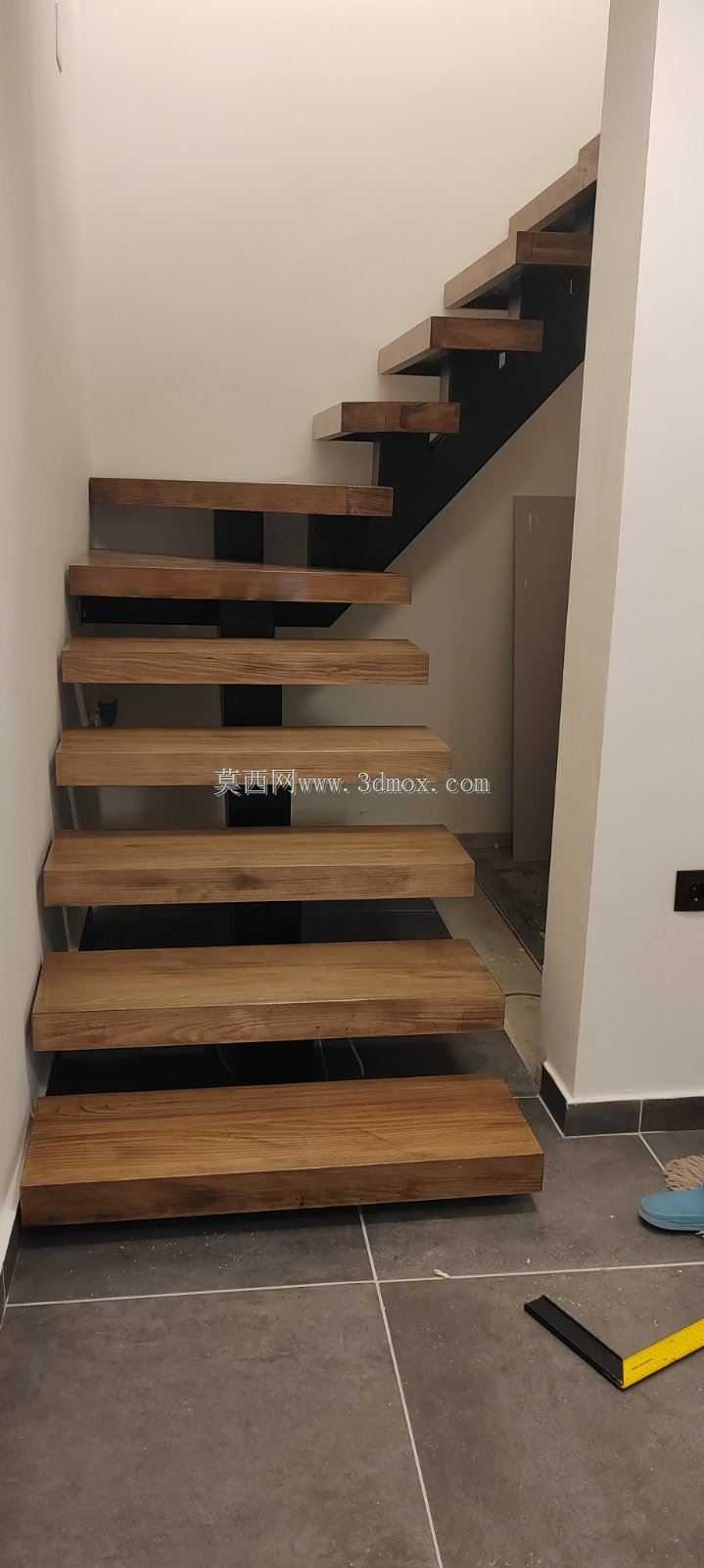

　　结构设计层面，悬浮踏步的核心受力点隐藏在两侧墙体内部：靠墙一侧的踏步端部预埋钢质固定件，固定件通过膨胀螺栓与墙体中的混凝土结构层连接，远离墙体的踏步外侧下方设置隐蔽的金属龙骨或斜向钢撑，龙骨沿梯段走向连续布置，每一块木质踏步通过沉头螺钉从下方与龙骨锁固，螺钉头部隐藏在踏步底面，完工后外露面看不到连接固件。木质踏面在建模时需要预留木材湿胀干缩的伸缩余量，踏步与墙面之间保留2~3mm的间隙，后期通过密封胶收边，避免木材随环境湿度变化膨胀后顶推墙面产生异响或变形。踏面表面做圆角倒角处理，所有棱角位置倒R3~R5圆弧，既避免搬运物品时磕碰划伤，也减少木材端部应力集中导致的开裂。

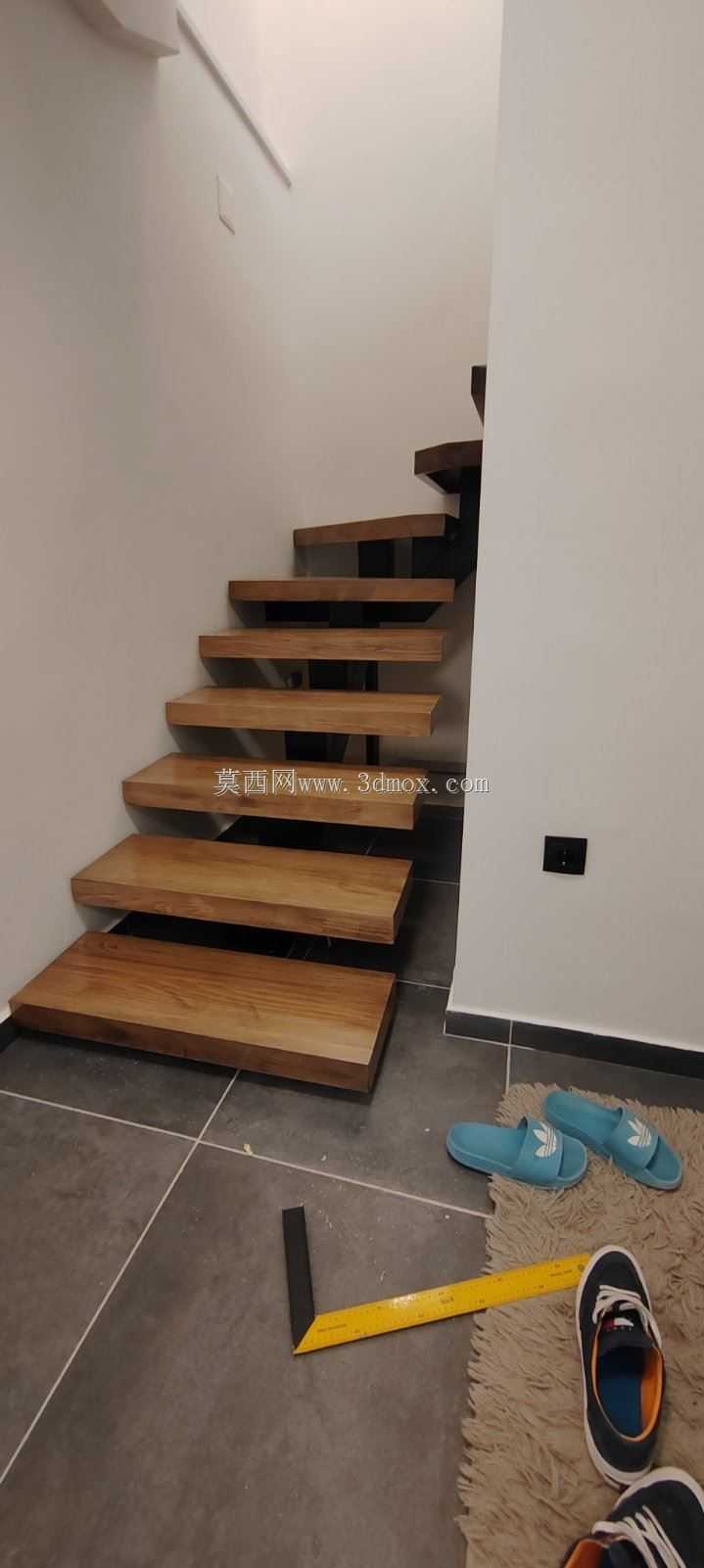

　　现场排布时需要提前核对楼梯投影区域的地面障碍物，图中可见梯段下方地面保留了完整的活动空间，没有设置封闭梯柜，这种布置方式适合面积紧凑的户型，梯段下方区域可直接作为通行或置物空间使用。安装前需要在地面弹出梯段水平投影控制线，在墙面上标记每一级踏步的标高控制线，先安装内部隐藏的钢支撑骨架，校正骨架的水平度与垂直度后再固定木质踏步，踏步安装完成后逐一校验相邻踏步的高差，同一梯段内相邻踏步高度差控制在规范允许范围内，避免行走时出现绊脚的体感。

　　三维建模过程中，需要分别建立木质踏面、隐藏钢支撑、墙面连接固件三个部分的独立零件，装配时按照现场标高顺序逐级配合，转角处的异形踏步需要单独绘制轮廓草图，拉伸生成实体后校验与相邻直段踏步的间隙。模型中还需要体现踏步表面的木材厚度、端部封边以及底部五金件的安装位置，干涉检查重点确认钢支撑与墙体、踏步与龙骨之间没有位置冲突，同时核对行人在梯段全路径上的头部净空，在最高踏步位置保证2000mm以上的垂直净空，避免上下楼时头部碰头。

　　这类楼梯不同于传统现浇混凝土楼梯，所有构件均可在工厂预制完成后现场组装，施工过程不需要大量支模浇筑，工期短，后期维护时单块踏步出现磨损也可单独拆卸更换。设计时还需要考虑踏步的防滑处理，木质踏面表面可做防滑槽或铺设防滑垫，提升潮湿环境下的行走安全性；梯段侧边如果临空，需要配套加装玻璃或金属栏杆，栏杆立柱固定在踏步外侧的预埋螺母上，与踏步内部的钢骨架直接连接，保证栏杆的抗侧推承载力。
