越野车辆管状承载式车架结构设计

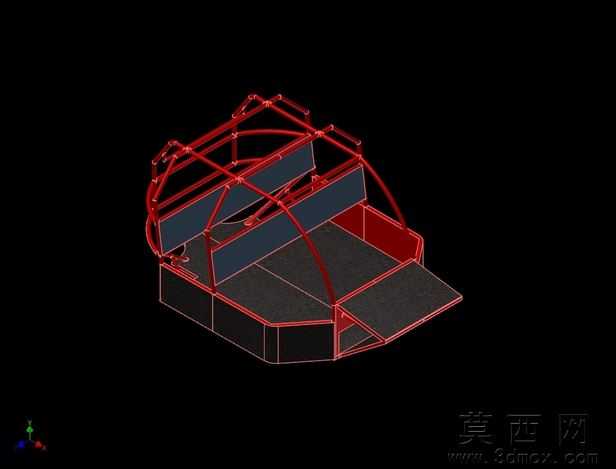

本作品为越野车辆专用的管状承载式车架三维建模成果，建模过程严格遵循越野工况下的结构强度设计逻辑，以空间管桁架结构为核心承载形式完成整体搭建。建模阶段首先完成整车承载边界的基准定位，依据越野场景下的通过性、碰撞防护、部件安装空间需求，确定车架的整体外轮廓尺寸，区分乘员舱区域、载物区域、动力总成安装区域的空间划分，确保各功能区域的预留空间满足后续整车装配要求。车架主体采用连续弯折的管状构件搭建主传力路径，乘员舱区域的管架采用环绕式笼型结构设计，顶部、侧部、前部的管构件形成闭合传力回路，可在越野翻滚、侧向碰撞场景下分散冲击载荷，为乘员提供充足的生存空间；载物区域设置分层承载面板，尾部预留可翻折的延展载物板结构，通过铰接点位的结构设计实现翻折功能，兼顾日常载物与大尺寸物件运输的拓展需求。材质设定上，主承载管构件赋予高强度合金钢材质属性，表面做哑光红防锈涂装处理，承载面板赋予防滑耐磨的复合材料材质属性，通过材质区分清晰呈现不同构件的功能差异，渲染阶段采用深色背景突出车架的红色管架结构，通过光影效果清晰展现管构件的连接节点、空间走向与结构层次，所有管件的连接节点均做圆滑过渡处理，避免应力集中问题，同时预留了悬架安装点、动力总成固定点、车身覆盖件安装孔位等标准化接口，可直接适配后续整车总装的装配需求。整体设计充分考虑越野场景的高强度使用需求，在保证结构强度的前提下优化管架排布，合理控制车架整体重量，实现承载能力与轻量化的平衡，笼型防滚结构与拓展载物结构的结合，让该车架既满足越野安全防护要求，又具备实用的载物拓展能力，可作为全地形越野车、自制越野车辆的底盘承载基础结构使用。
