桌面级小型数控铣床三维结构设计

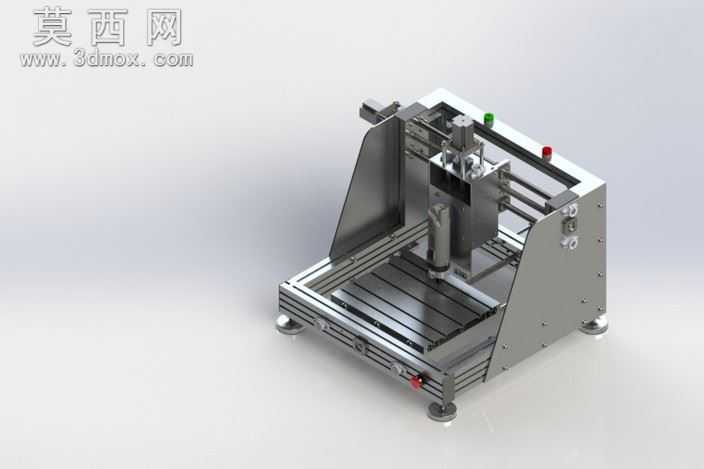

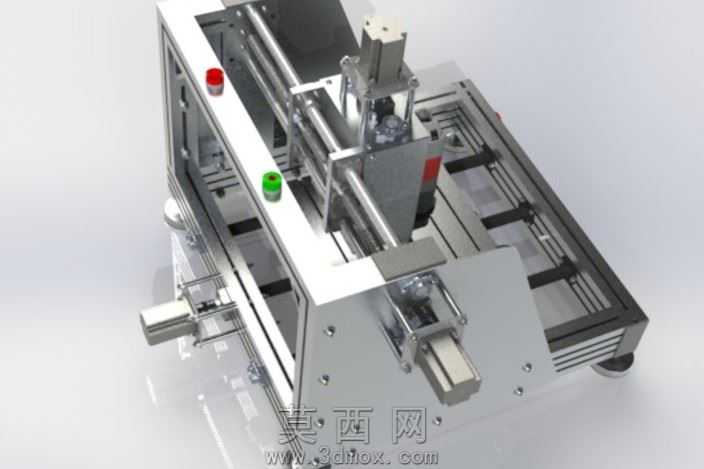

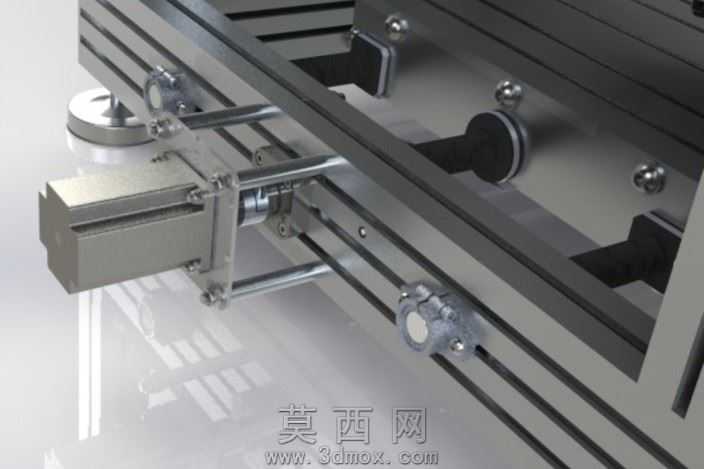

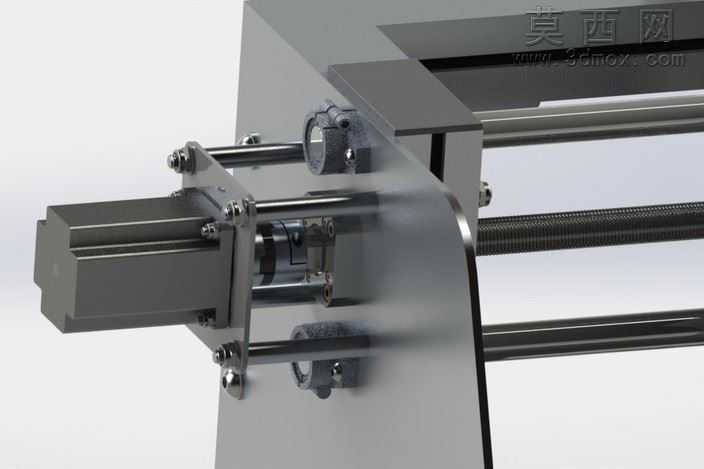

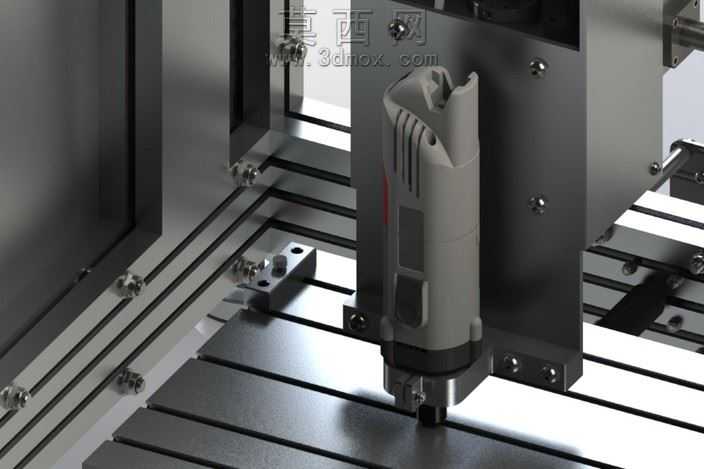

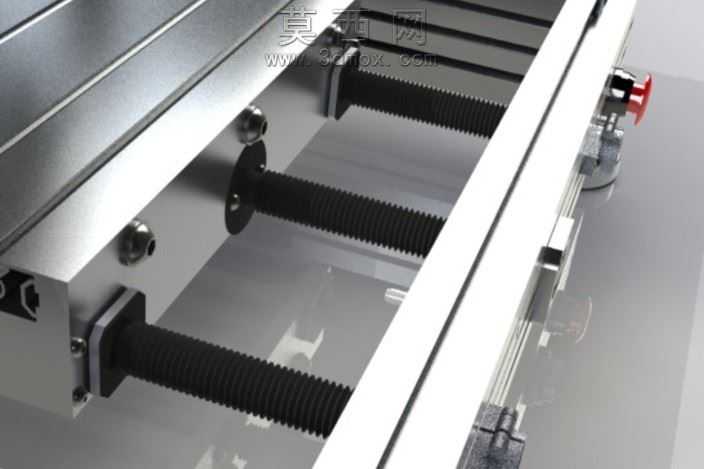

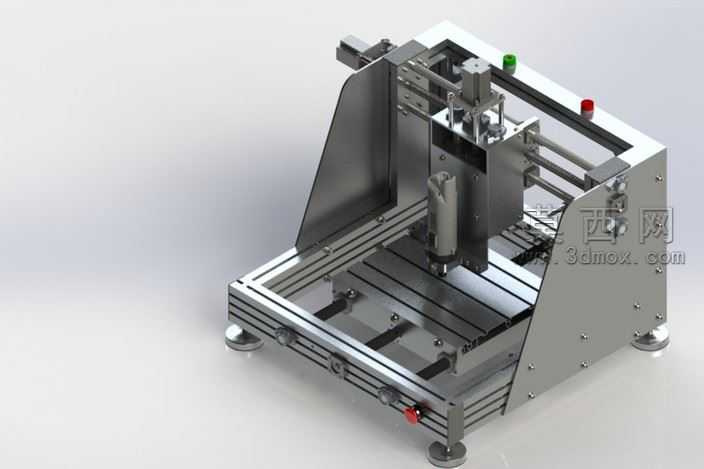

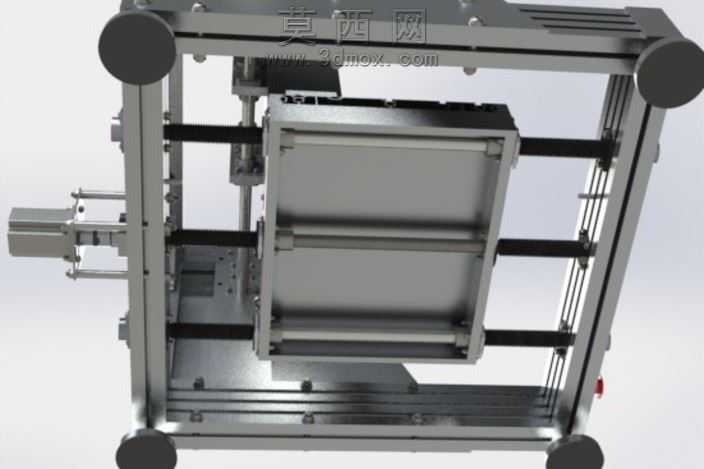

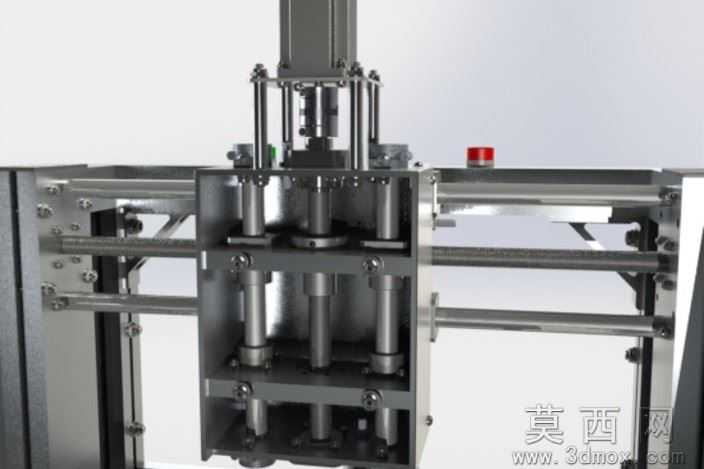

本作品为桌面级小型数控铣床的三维建模设计成果，整体采用立式龙门框架结构，在三维建模过程中严格遵循机械加工设备的设计规范，对各功能部件进行1:1等比例还原，确保各运动轴的行程参数、装配间隙符合小型加工设备的实用要求。建模阶段首先搭建整体铝型材拼接式机架，通过对型材截面、连接角件的参数化建模，保证机架具备足够的刚性支撑，避免加工过程中出现结构形变影响加工精度。针对X、Y、Z三个运动轴，分别完成了直线导轨、滚珠丝杠、驱动安装座的独立建模，清晰还原了各轴的传动路径与装配关系，其中Z轴搭载主轴安装支架，预留了标准主轴的安装位，可适配不同功率的加工主轴，满足软金属、工程塑料等多种材质的铣削加工需求。外观与细节建模上，还原了设备的可调支撑脚、操作按钮、状态指示灯等附属部件，对钣金防护罩的折弯结构、安装孔位都做了精细化处理，保证模型的装配完整性。材质渲染阶段，为机架铝型材赋予磨砂金属材质，导轨、丝杠等传动部件赋予高抛光钢材材质，操作按钮分别对应红、绿等功能色区分急停与启动状态，防护罩采用半透明磨砂亚克力与金属钣金搭配的材质方案，通过光影渲染突出设备的工业质感，清晰展现内部结构与外部防护的层次关系。设计思路上，该小型数控铣床定位为桌面级加工设备，在保证基础铣削加工功能的前提下，尽可能压缩设备整体占地面积，优化各部件的布局，将电气安装位预留于机架侧部空间，兼顾结构紧凑性与后期维护的便利性，整体模型完整还原了设备从机架搭建、传动装配到外观防护的全流程设计，可用于小型数控设备的结构参考、教学演示等场景。
