德利尔消音卡宾枪结构造型设计

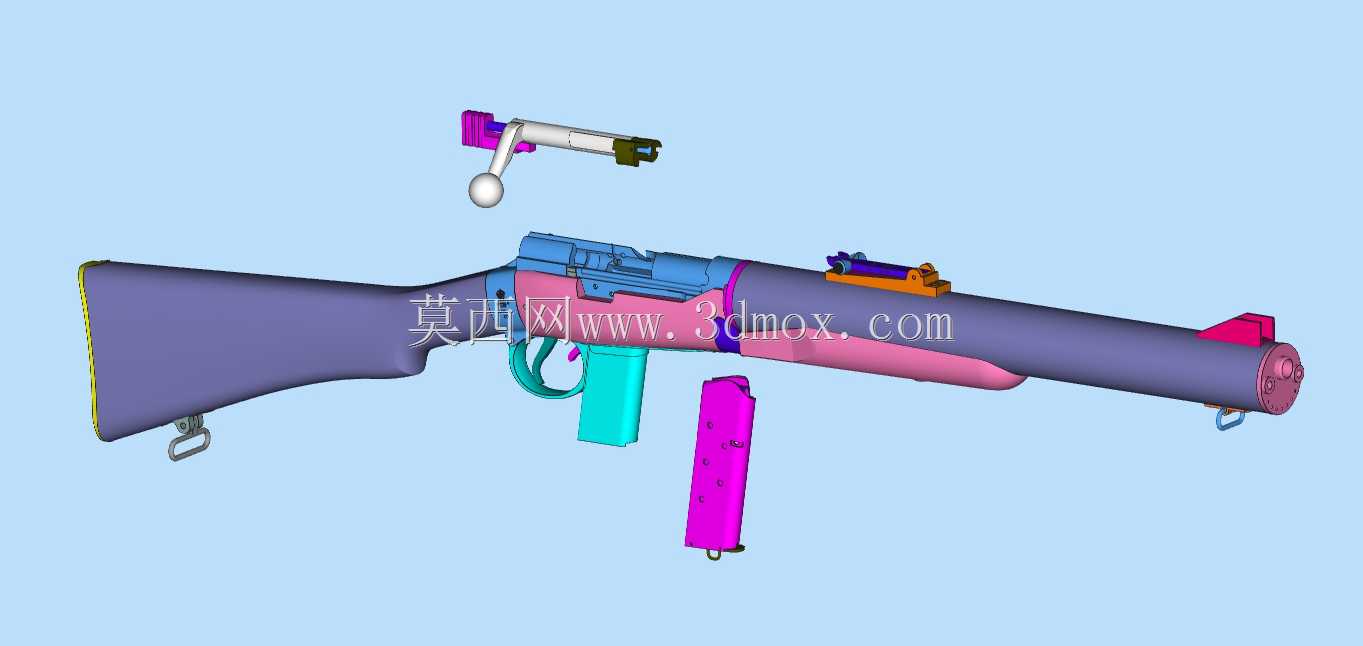

　　该套三维结构围绕德利尔消音卡宾枪的整体外形与装配关系展开，建模时没有把枪械当作单纯外观摆件处理，而是从老式栓动步枪改造逻辑出发，把枪托、机匣、枪管、一体式消音筒、扳机护圈、弹匣、瞄具和背带环等部件按真实装配层级拆分。整体布局延续李恩菲尔德步枪的后部枪身轮廓，机匣位置保留栓动武器的操作区域，前方加长的粗大筒体是该武器最醒目的识别特征，也是结构设计中需要重点处理的部分。

　　从实际用途看，这类武器造型主要服务于影视道具设计、军事科普展示、游戏装备概念设定、3D打印样件制作以及枪械结构教学。它不涉及实弹发射功能，模型重点在于还原外形比例、零件分界和操作件位置。对于道具制作场景，拆分后的枪托、护木、机匣、消音筒和弹匣可以分别打印后拼装，便于控制单件尺寸；对于教学或展示场景，粗大的消音段、下置弹匣和旋转后拉枪机区域能够直观体现特种消音卡宾枪与普通步枪的布局差异。

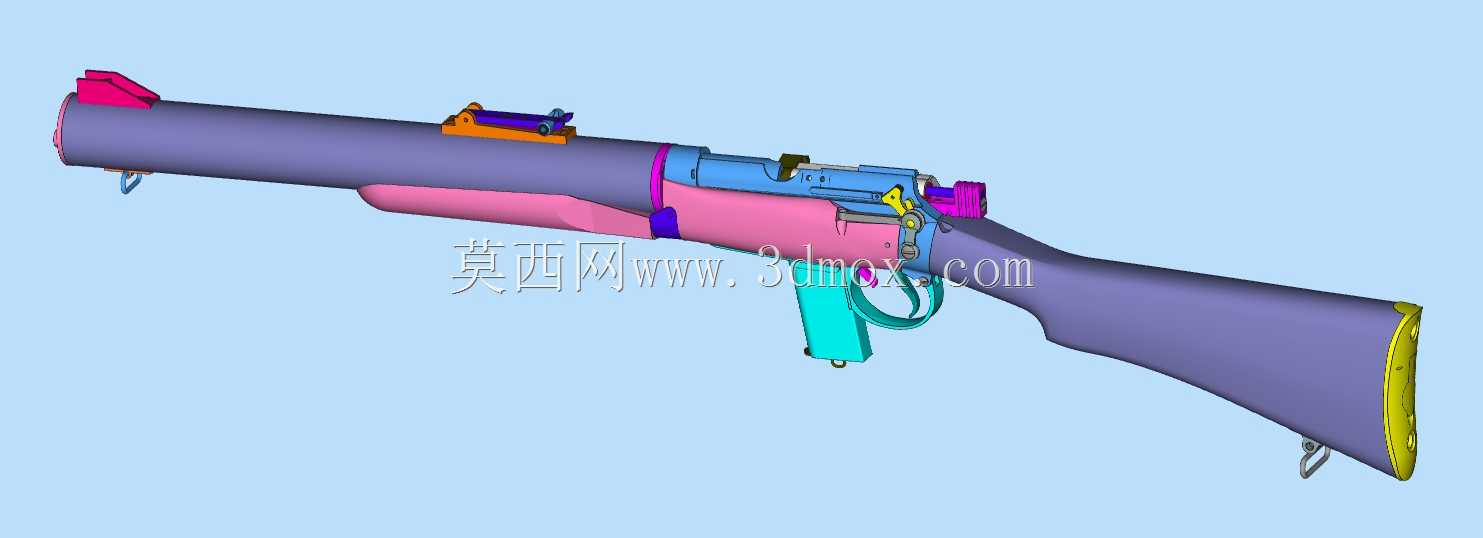

　　外形设计上，枪身后部采用一体式木质枪托的曲线思路，托底、握把颈和护木下沿形成连续受力轮廓。枪托曲线并非只追求视觉效果，其上方贴腮线、下方握持区和尾部抵肩区需要保持合理过渡，否则在等比例打印或数控加工后会出现握持突兀、装配重心偏前的问题。机匣位于枪托前端上方，承担连接枪托、枪管组件、枪机操作件和供弹部件的作用，因此在建模中需要把机匣与木托的贴合面、销钉位置和侧面轮廓留出明确边界。

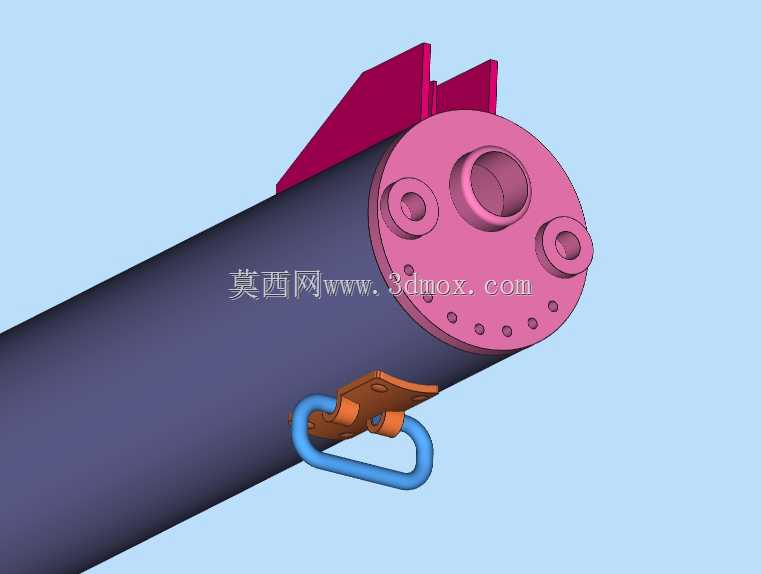

　　前部消音筒体占据枪管外覆区域的大部分长度，直径明显大于普通步枪枪管。该部分在真实武器中用于容纳消音结构，在本模型中则作为外观主体和装配壳体处理。筒体与机匣前端同轴衔接，下方通过护木或支撑结构与枪身前部连接，末端保留端盖轮廓。建模时需要保证筒体轴线与机匣、枪托基准线一致，若同轴度偏差，侧视图中会出现枪身线条错位。筒体上方保留机械瞄具安装位，前端准星与后部照门形成瞄准基线，虽然模型不具备实际瞄准功能，但位置关系会直接影响整体真实感。

　　供弹部分采用下置可拆卸弹匣布局，弹匣位于扳机护圈前方、机匣下方，外形短而垂直，与李恩菲尔德传统步枪的供弹视觉特征有明显区别。弹匣插口需要与机匣底部保持贴合，弹匣本体前后宽度、弧度和底板厚度应与枪身比例协调。扳机护圈位于弹匣后方，护圈内部留出扳机空间，扳机曲面与护圈内壁之间保留操作间隙。小握把或护木下方的垂直接触件在彩色模型中单独成色，实际拆分时可作为独立零件输出，方便后期更换颜色或做表面处理。

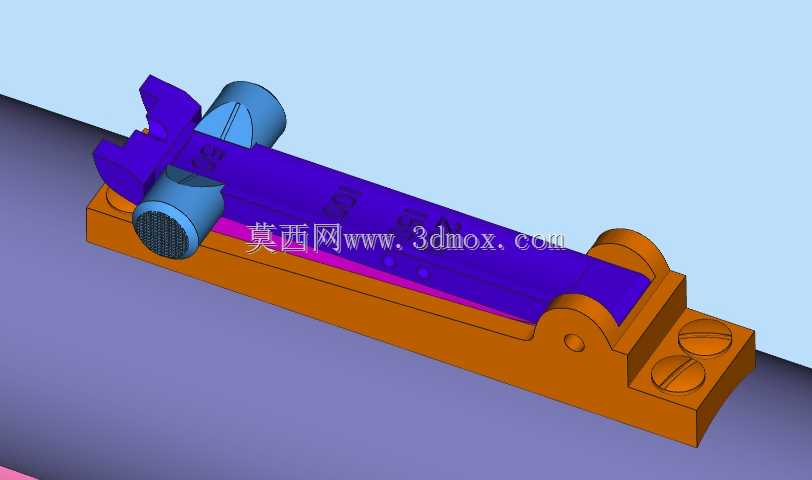

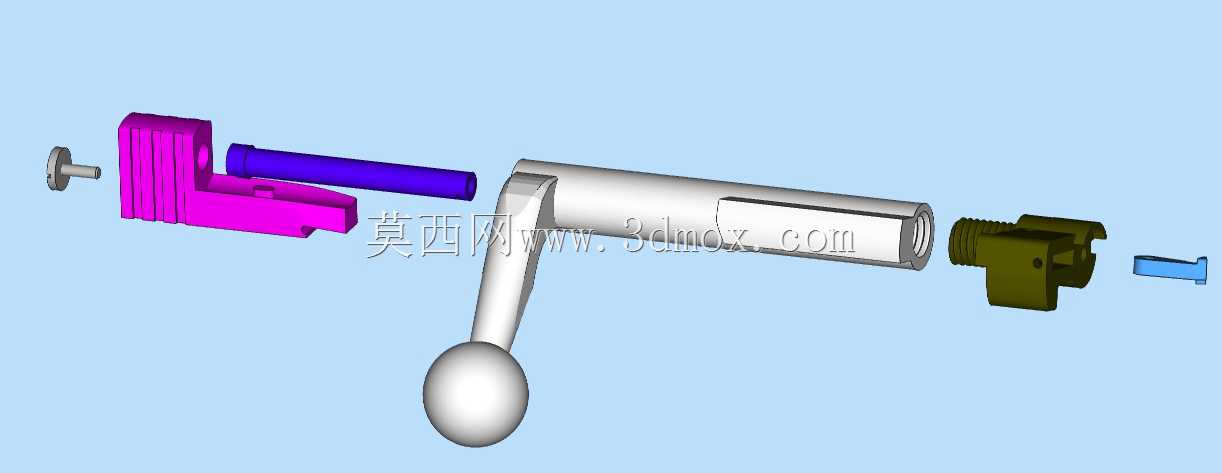

　　枪机操作区域布置在机匣右侧附近，包含拉机柄、枪机管段和相关限位外形。该类栓动结构的外观重点在于拉机柄的突出位置和旋转操作空间，模型中拉机柄不能与机匣侧面、瞄具座或护木发生干涉。顶部瞄具座沿筒体上方布置，零件虽小，但需要体现安装基面和压紧块轮廓；背带环分别位于枪托下方和前护木附近，用于展示携行状态，其挂环开口方向与枪身轴线关系应符合实际装背带时的受力方向。

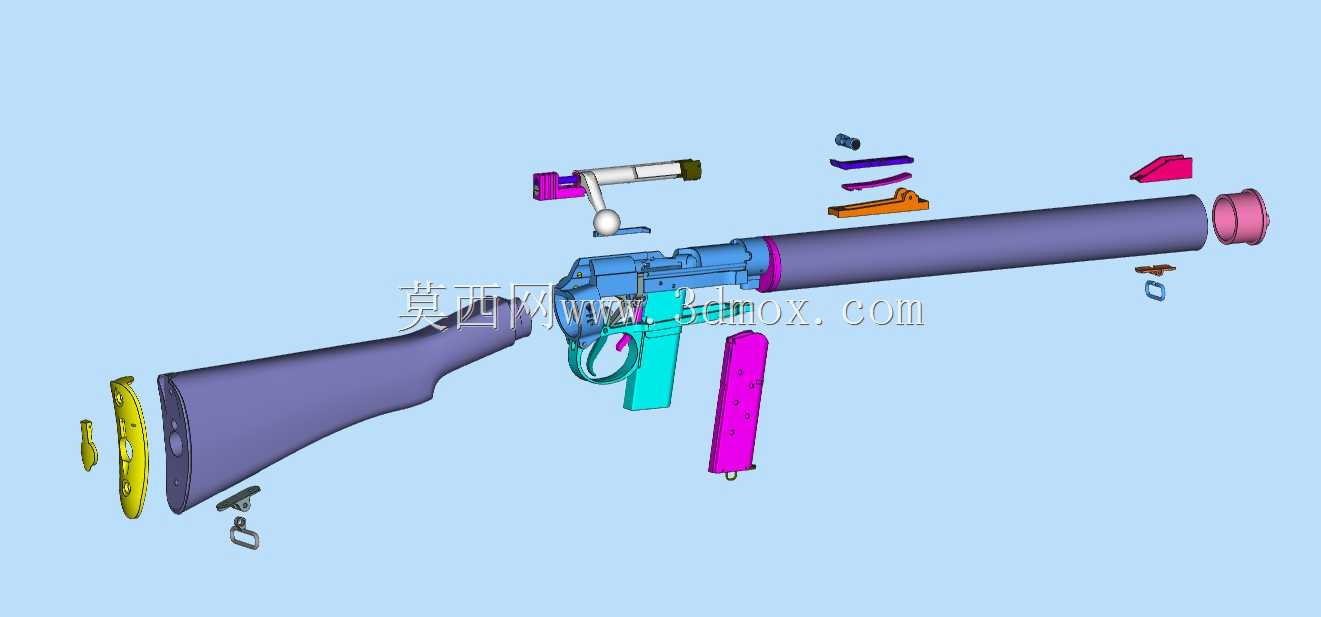

　　尺寸边界方面，整枪属于长条形装配体，横向长度远大于高度和宽度，拆分打印时需要考虑成型设备的工作台行程。若按常见桌面打印幅面输出，枪托、机匣组件、消音筒体和弹匣可分成若干段；筒体分段处应设置同轴止口或定位台阶，避免粘接后出现外圆错边。枪托属于薄壁曲面与实体过渡结合的零件，内部可根据展示需求做轻量化掏空，但外壁厚度要均匀，防止打印翘曲或喷涂后变形。机匣和消音筒连接处建议保留定位面，装配时以枪管轴线作为统一基准，再调整护木、瞄具和背带环的位置。

　　结构表达上，模型通过不同颜色区分枪托、机匣、消音筒、弹匣、瞄具和操作件，使各部件分界清晰。对于三维建模从业者而言，处理这类长轴类武器造型时，最容易忽略的是多零件同轴关系和人机工程曲线：枪托抵肩点、握把区、扳机位置、瞄具线和筒体轴线需要在同一套基准下协调，而不是分别独立建模后简单拼接。通过该模型可以熟悉老式栓动步枪改造型武器的外形构成、零件拆分方式、安装止口设计以及展示样件制作时的尺寸控制要点。
